门锁内部锁体传动结构三维设计

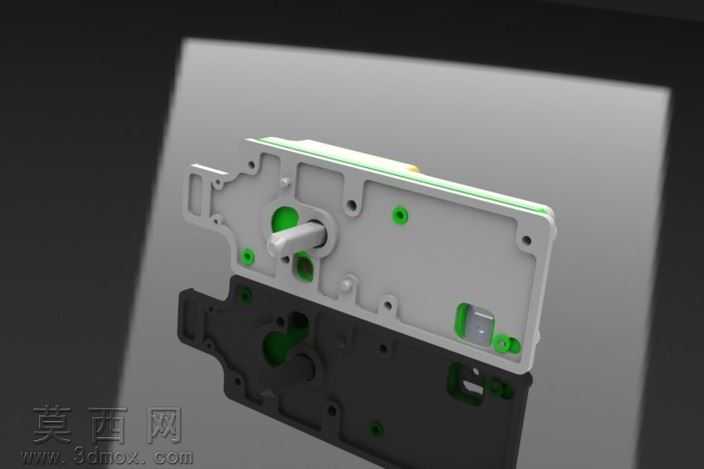

本模型为门锁内部核心锁体的传动结构三维设计，采用SolidWorks完成全参数化建模，完整还原了锁体内部各功能部件的装配关系与运动逻辑。建模过程中首先对锁体的上下壳体进行基准定位，以锁芯驱动轴为核心装配基准，依次完成传动拨块、联动销、弹性复位件、锁舌卡位结构的零件建模与装配约束，所有零件均按照实际五金锁具的加工公差设置配合间隙，确保虚拟装配下各部件可实现顺畅的联动动作。渲染阶段采用哑光工程塑料材质表现上下壳体的外观质感，对内部传动的金属销轴、拨块部件赋予磨砂金属材质，弹性卡位件采用亮绿色工程塑料材质区分功能区域，通过三点布光搭建柔和的影棚光照环境，突出锁体分层装配的结构层次，清晰展现内部传动路径的布局逻辑。设计过程中重点考量锁具的传动可靠性，对锁芯转动带动锁舌伸缩的传动行程做了参数化校核，各卡位结构的卡扣角度经过反复调整，确保解锁、上锁动作的行程到位且无卡滞，上下壳体的连接柱、定位孔位置完全对应，符合注塑件的生产设计规范，内部的弹性部件预留了合理的压缩行程空间，避免装配后出现干涉问题。整体模型完整还原了弹子门锁锁体的核心机械结构，各零件的壁厚、加强筋布局均参考量产锁具的设计标准，既可以作为锁具结构设计的参考样本，也可用于机械原理教学中连杆传动、弹性复位结构的演示案例，模型装配层级清晰，特征参数保留完整，可根据实际设计需求直接修改对应尺寸参数，适配不同规格的门锁产品开发需求。
