丹佛斯制冷用电磁阀结构设计

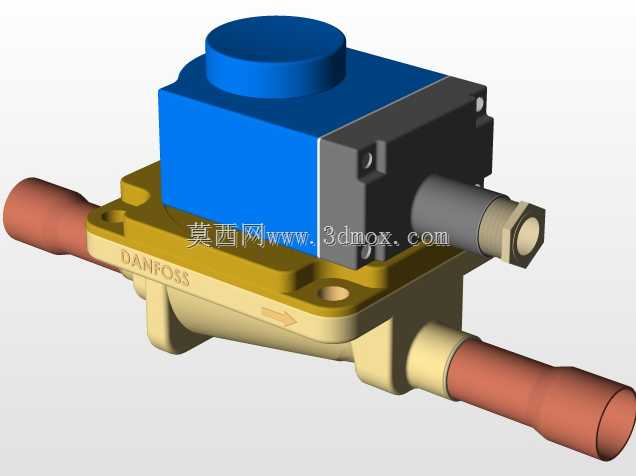

这款阀件主要面向商用制冷、冷链运输、小型制冷机组的流体通断控制场景，在制冷系统中串接于冷媒管路，依靠电磁线圈得电失电驱动内部阀芯动作，实现冷媒通路的开启与切断，匹配氟利昂类常规冷媒的工况使用要求。从结构设计来看，上部电磁驱动模块采用方型塑封线圈结构，线圈外壳做了密封包覆处理，可适配制冷机组常见的凝露、轻微溅水环境，避免线圈受潮引发绝缘故障；线圈下部的阀座主体采用黄铜基材加工，黄铜材质的抗冷媒腐蚀性能、加工成型精度都能满足制冷阀件的长期使用要求，阀座表面铸有流向标识，安装时可直接对照标识确认管路走向，避免反向安装引发的阀件失效、流量不足问题。阀座两侧采用扩口式铜管接头结构，接头铜管外径匹配常规制冷系统的紫铜管焊接规格，安装时可直接与系统管路做钎焊连接，接头与阀座的衔接处做了台阶定位结构，焊接时可保证管路插入深度一致，避免焊料渗入阀腔内部卡滞阀芯。下部安装法兰设置了两个对称的安装通孔，可通过螺栓将阀件固定在机组的安装支架上，法兰与阀座为一体化铸造成型，结构强度足以承受制冷系统运行时的管路振动，避免长期振动引发的接头开裂问题。设计过程中，电磁驱动模块与阀座的衔接处做了密封隔套结构，将电磁线圈部分与冷媒流道完全隔离，既可以避免冷媒泄漏到线圈侧，也能防止线圈产生的热量过多传入冷媒流道影响制冷效率；阀芯组件采用耐冷媒腐蚀的密封材料，闭合状态下可保证足够的密封性能，避免冷媒内漏影响系统控温精度。整体外形布局紧凑，线圈部分的凸起高度、阀座的横向宽度都做了尺寸优化，在制冷机组紧凑的安装空间内，可预留足够的接线、管路操作空间，不会和周边的冷凝器、压缩机、管路支架等部件产生安装干涉；接线端采用侧出式结构，接线端子做了防护处理，接线完成后可直接套入标准的防护护套，满足机组的电气安全要求。在实际选型应用中，这款阀件适配中小冷量的制冷回路，通径设计可满足常规冷藏柜、商超冷柜、小型冷藏车制冷机组的冷媒流量需求，动作响应速度快，线圈功耗控制在常规制冷电磁阀的标准区间，长期运行的温升表现稳定，不会因为持续通电出现线圈过热烧毁的问题。
