2.5寸45度角黄铜斯托尔茨消防截止阀

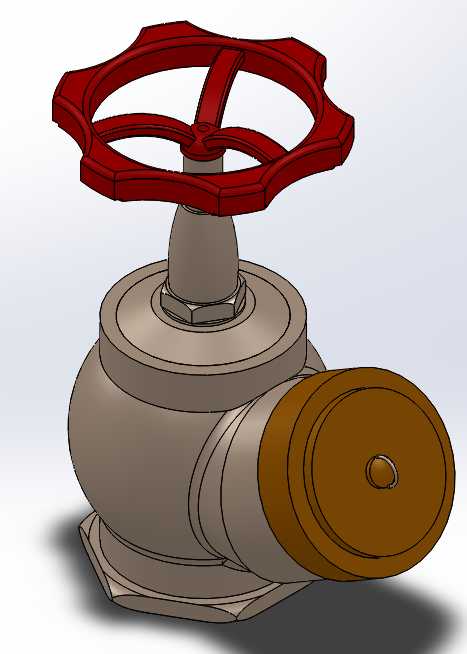

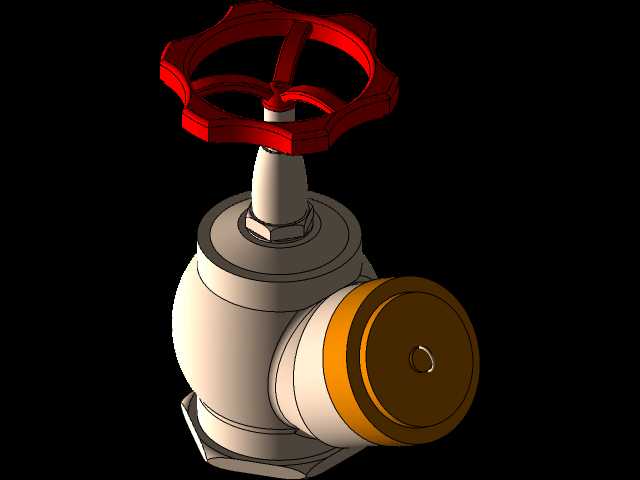

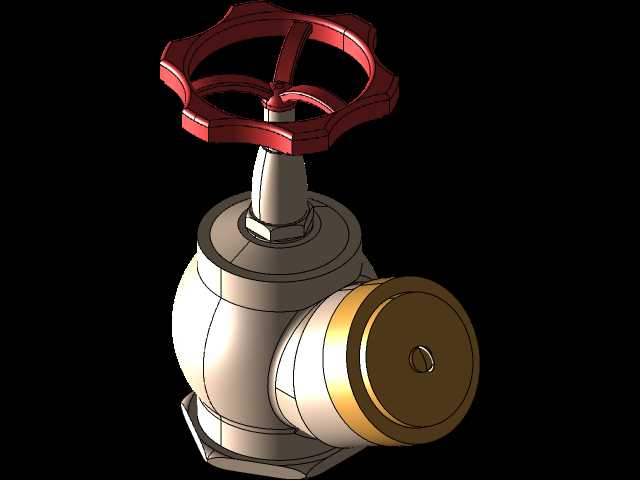

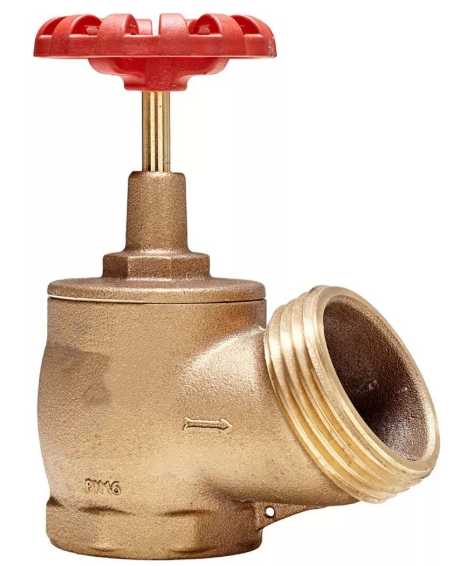

这款角式结构的黄铜阀门，主要应用在建筑室内消火栓系统、消防水带接驳点位，也可适配民用给排水、低压流体输送的直角转向管路场景，作为手动截断类控制部件使用，日常处于常闭状态，火情发生时可通过顶部手轮快速开启，为消防水带输送压力水体，也可在管路检修时截断上游来水，方便下游管路及设备的维护作业。阀体采用角式45度斜出结构，相比直通式截止阀能在管路直角转向处直接安装，无需额外加装90度弯头，减少管路接头数量，降低管路泄漏风险，同时缩短管路安装所需的空间占用，尤其适合消火栓箱内部这类安装空间局促的点位。阀体主体采用铅黄铜锻压成型后机加工，材质本身具备较好的耐腐蚀性与抗水压能力，适配常温清水类流体介质，额定工作压力可满足常规室内消防1.6MPa级别的使用要求，阀体表面保留黄铜原色，无额外涂装，避免长期使用后涂层脱落堵塞管路或污染水质。顶部操作手轮采用红色酚醛树脂压制成型，轮缘设置多道径向防滑筋，即使操作人员佩戴湿滑的防护手套也能可靠施力，手轮与阀杆采用扁方配合加锁紧螺母固定，长期操作不会出现打滑松脱问题。阀杆采用黄铜棒料车制，与阀体上的阀杆螺母采用梯形螺纹配合，传动效率高，启闭力矩小，全开状态下仅需要旋转数圈即可完成操作，满足消防场景下快速开启的使用需求。出口端采用斯托尔茨标准外螺纹快接结构，可直接匹配同规格的消防水带内扣式接头，无需额外转换接头，接驳后密封可靠，可承受水带充水后的轴向拉力不会松脱。阀体进水端为内螺纹结构，可直接与建筑内的消防供水立管螺纹连接，安装时阀体上铸有的流向箭头需与水流方向保持一致，避免反向安装导致阀瓣受单向压力出现密封失效、启闭卡滞问题。建模过程中完整还原了阀体上的铸造标识、阀瓣密封副的配合结构、手轮的防滑筋细节、出口螺纹的牙型轮廓，所有安装配合尺寸均按照实物测绘参数还原，可直接用于消防管路系统的装配干涉校验、消火栓箱内部布局模拟，也可作为给排水管路设计时的阀门选型参考模型，安装时需预留手轮操作空间，手轮上方及侧方需保留不小于100mm的操作间隙，方便人员手动启闭操作，阀体底部的定位小孔可用于安装时的临时固定，避免安装过程中阀体转动损坏螺纹。
