角式弹簧安全阀结构设计

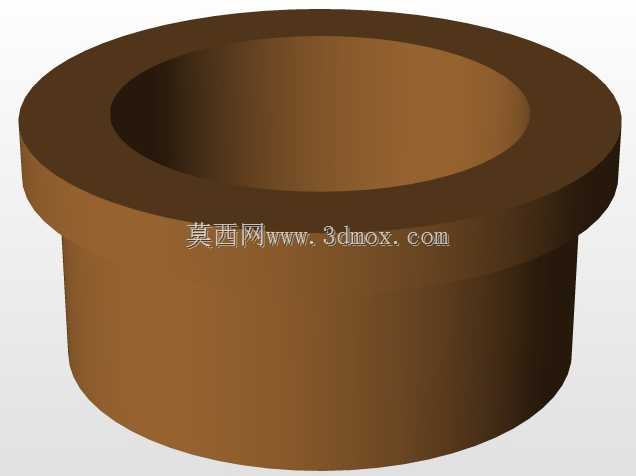

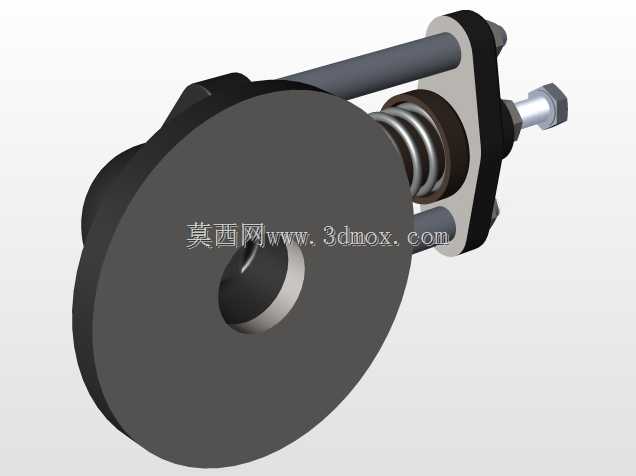

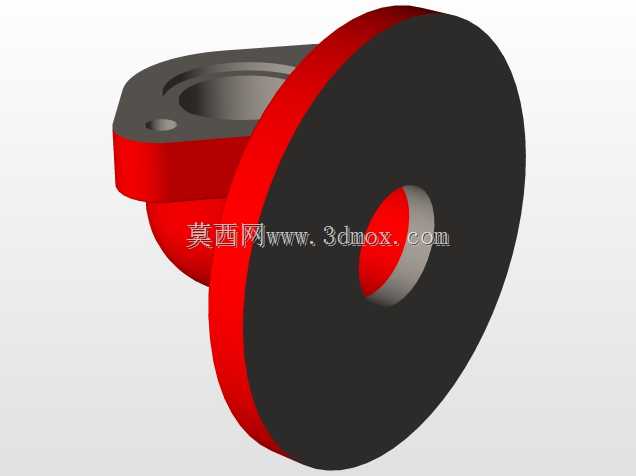

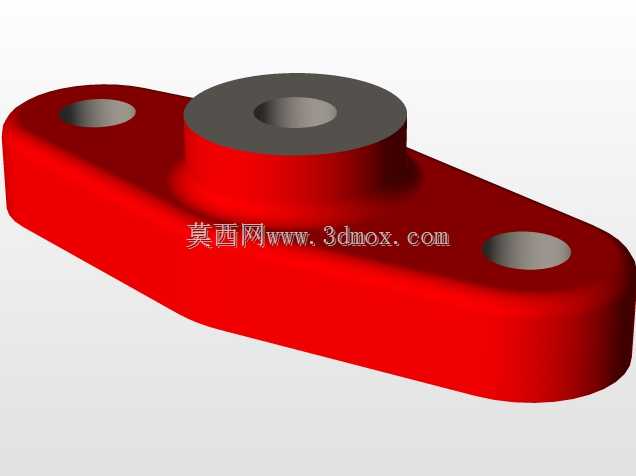

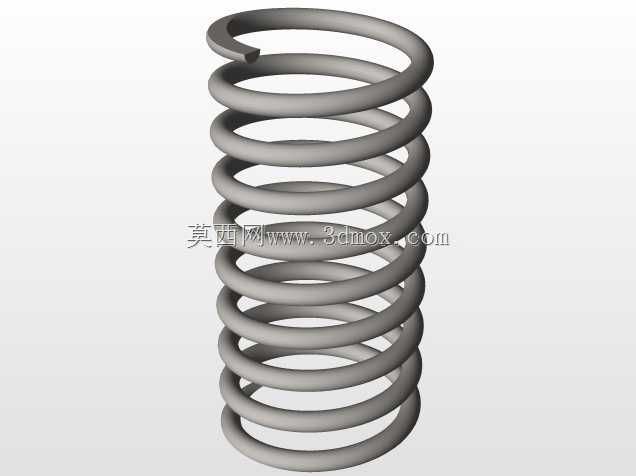

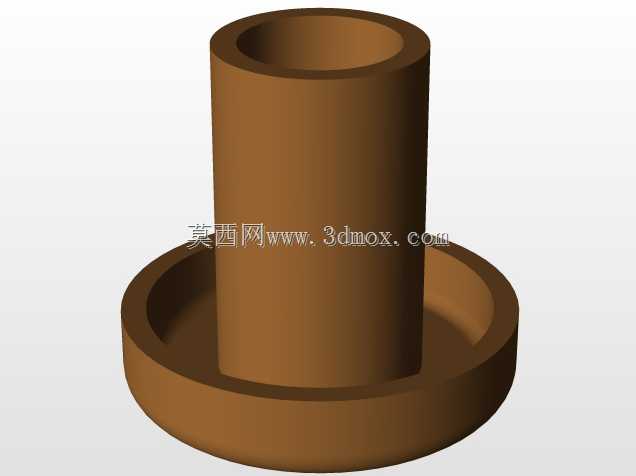

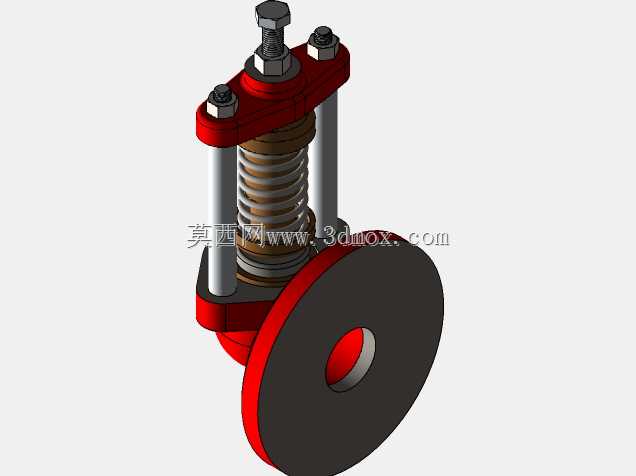

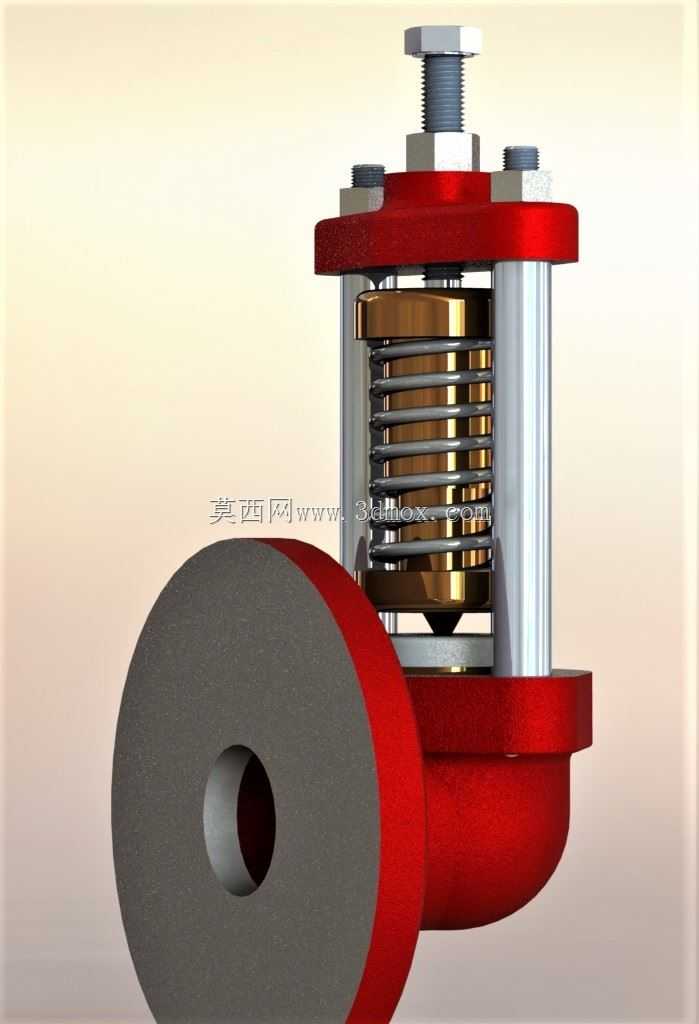

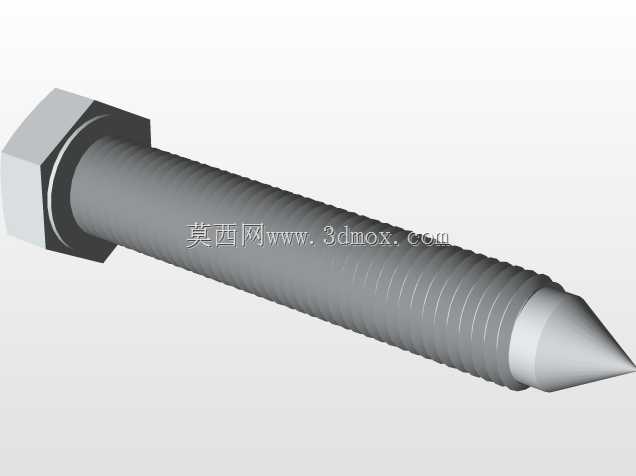

这款角式结构的弹簧式安全阀，主要应用在承压流体管路系统中，承担超压泄放的核心安全防护作用，常见于化工流体输送、小型蒸汽管路、给排水承压系统、压缩空气管路等场景，当管路内部介质压力超过设定阈值时，阀门自动开启泄放多余压力，待压力回落至安全区间后自动回座封闭，避免管路、承压容器因超压出现破裂、泄漏等安全事故。从结构设计来看，采用角式进出口布局，进口与出口轴线呈90度垂直布置，这种结构能有效适配管路转角位置的安装需求，减少管路转接配件的使用，同时缩短介质泄放的流道长度，降低泄放过程中的流阻损失。阀门核心的压力感应与调节部件布置在阀盖上方的腔体中，采用圆柱螺旋压缩弹簧作为压力加载元件，通过顶部的调节螺栓配合锁紧螺母，可以精准调整弹簧的预压缩量，以此匹配不同工况下的开启压力设定值，调节完成后通过锁紧螺母固定位置，避免运行过程中螺栓松动导致压力设定值偏移。阀瓣与阀座的密封面采用锥面配合结构，相比平面密封具备更好的对中自定位能力，密封比压更稳定，能有效降低关闭状态下的介质泄漏率，同时阀瓣导向结构设置在弹簧腔内部，保证阀瓣升降过程中始终与阀座保持同轴度，避免启闭过程中出现卡涩、偏磨问题。进出口连接端采用法兰式结构，法兰端面的密封槽、螺栓孔位置均符合常规管路连接的尺寸规范，安装时可直接与同通径的管路法兰配对，无需额外加工转接件。阀门整体的外部轮廓做了圆弧过渡处理，阀体的流道部位采用等径渐变设计，减少介质流动过程中的涡流冲击，降低运行时的振动与噪声。阀盖部位设置了对称的立柱支撑结构，既为弹簧腔提供足够的结构强度，承受弹簧加载与介质冲击的复合载荷，也能直观观察到内部弹簧的装配状态，方便日常运维时的检查。从安装边界来看，阀门的整体高度、进出口法兰的中心距都控制在常规同通径安全阀的安装尺寸范围内，可直接替换同参数的老旧角式安全阀，无需改动原有管路的布局，安装时需保证阀杆处于垂直向上的状态，避免倾斜安装导致弹簧受力偏载，影响阀门的启闭精度与密封性能。
