复合弓射箭发球用线轴固定安装座

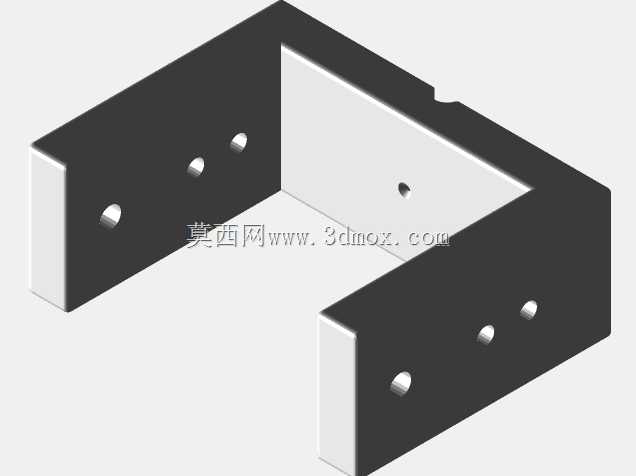

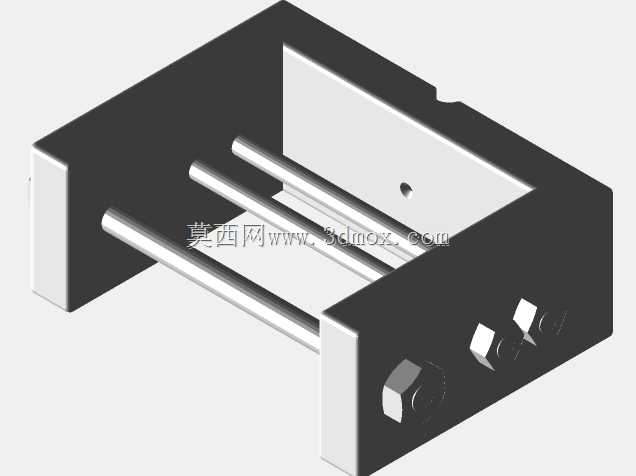

这款安装座主要适配复合弓配套的射箭发球功能拓展场景，在休闲射箭、趣味发球类户外竞技活动中，承担线轴的定位与固定作用，保证射箭发球过程中线材释放顺畅，不会出现卡滞、偏移的问题，是复合弓功能拓展组件里的核心连接固定部件。从结构设计来看，整体采用U型槽式的主体框架，槽内预留三根平行的导向辊轴安装位，辊轴表面做光滑处理，减少线材滑动过程中的摩擦阻力，避免线材磨损影响发球精度。主体框架的一侧端面设置两类安装孔位，大孔适配5mm规格的紧固螺栓，用于整体座体与复合弓弓身的主连接固定，两个小孔适配带收缩管的4mm螺栓，用于辅助锁紧与线轴的轴向定位，孔位的排布经过受力校核，安装后不会出现座体晃动、辊轴偏移的问题。设计过程中针对适配线轴的尺寸边界做了明确限定，可兼容线轴直径在50mm至58mm区间的常规规格，U型槽的内部宽度、深度都按照该尺寸区间的线轴做了余量预留，既不会因为槽体过窄导致线轴安装卡滞，也不会因为槽体过宽造成线轴在工作过程中出现径向窜动。安装时需先将辊轴穿入线轴中心孔，再整体放入U型槽内对齐端面孔位，先锁紧主连接螺栓完成座体与弓身的固定，再锁紧两个辅助螺栓调整线轴的转动阻尼，保证线材释放时的张力稳定。这类固定座在实际使用中，需要承受线材快速释放带来的瞬时冲击力，因此主体结构的壁厚做了加厚处理，螺栓连接位做了局部加强，避免长期使用后出现连接孔开裂、座体变形的问题。辊轴与主体框架的连接采用间隙配合，保证辊轴可随线轴的转动灵活旋转，不会出现卡顿导致线材拉断或者发球轨迹偏移的情况。针对户外使用的场景，结构上没有多余的复杂曲面与死角，日常维护时只需要擦拭辊轴表面的灰尘，定期在辊轴与框架的连接位置加注少量润滑脂即可，不需要复杂的拆解保养。在进行三维建模时，所有孔位的同轴度、辊轴安装位的平行度都按照机械加工的常规公差要求做了约束，加工完成后可直接装配使用，不需要二次修配，能够直接适配威克尔盖特类型的复合弓发球组件安装需求，不需要额外制作转接件。
