适配10mm轴承8mm凸轮的复合弓轴承套筒

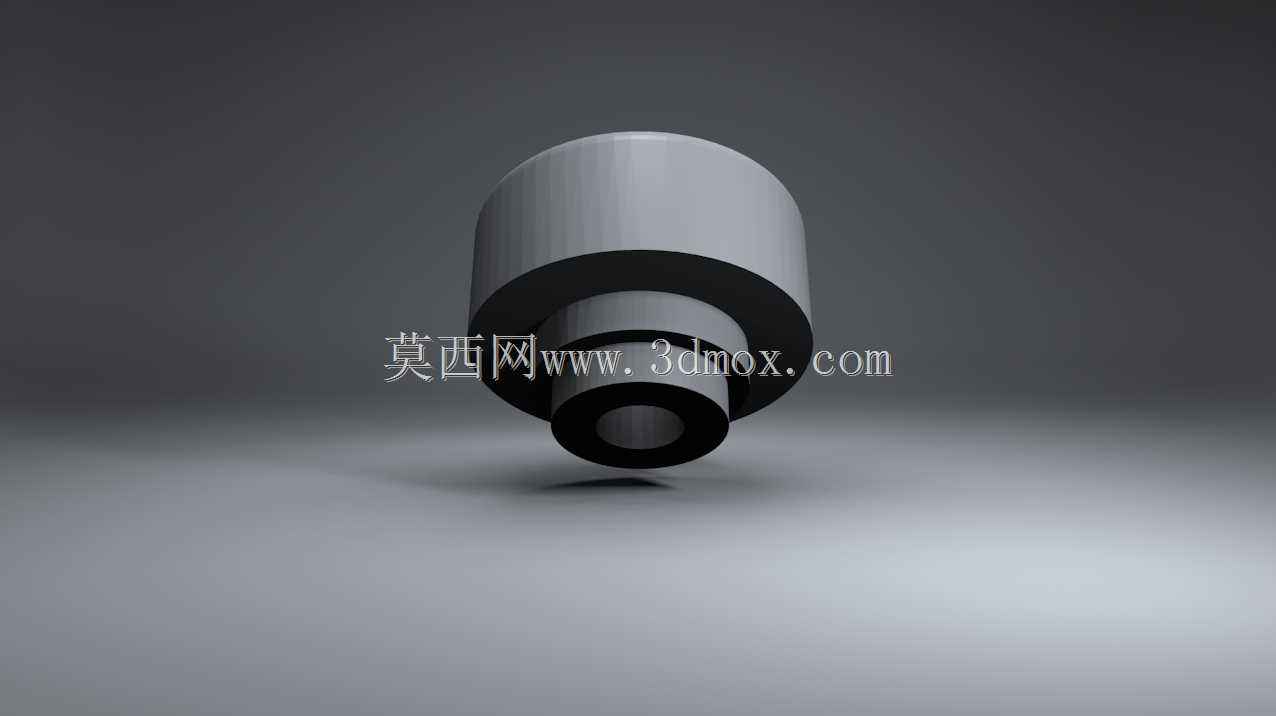

　　在射箭运动器材的结构设计领域，复合弓的轮组传动系统直接决定了撒放的顺滑度与拉距稳定性，而轴承套筒作为轮组与弓片支架之间的核心衔接零件，其配合精度、结构强度直接影响整套轮组的运转寿命。这套适配10mm内径轴承、匹配8mm厚度凸轮的轴承套筒组件，正是针对复合弓偏心轮组的安装需求开发的配套结构件，整套组件分为两个相互配合的嵌套式零件，分别承担轴承外圈定位、凸轮轴向限位的功能，二者装配后形成完整的轮组支撑基座，可直接固定在复合弓的弓片端部支架上。

　　从实际应用场景来看，这类轴承套筒主要用于中高阶复合弓的偏心轮组安装，区别于传统的一体式轴承座，分体嵌套的结构设计可以适配不同厚度的凸轮垫片调整需求，在野外复杂温湿度环境下使用时，分体结构的应力释放表现更优，不会因为弓片反复形变带来的拉扯应力出现轴承外圈抱死的问题。日常使用中，撒放瞬间弓弦带动凸轮高速转动，轴承内圈随凸轮轴同步旋转，套筒需要承担轴承传递的径向载荷与凸轮转动带来的轴向窜动力，因此两个配合零件的同轴度公差需要控制在0.02mm以内，才能保证轴承运转时无卡顿，避免出现轮组偏磨导致的弓弦走线偏移问题。

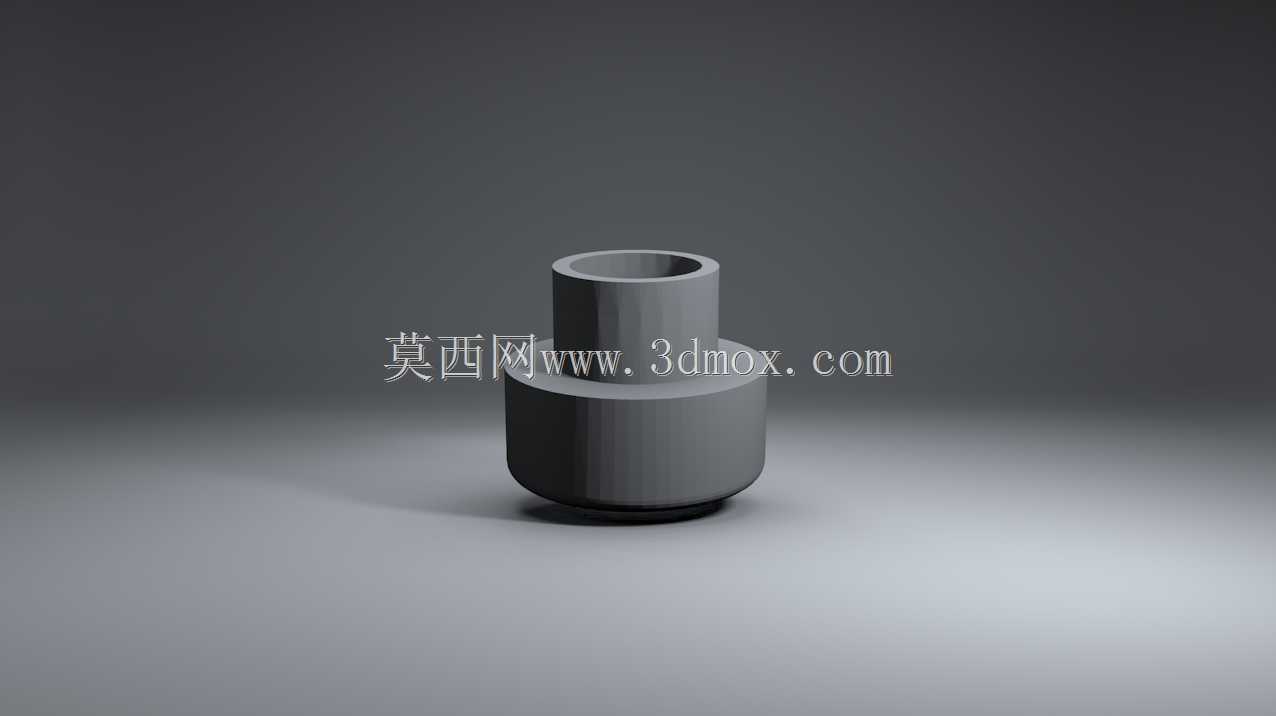

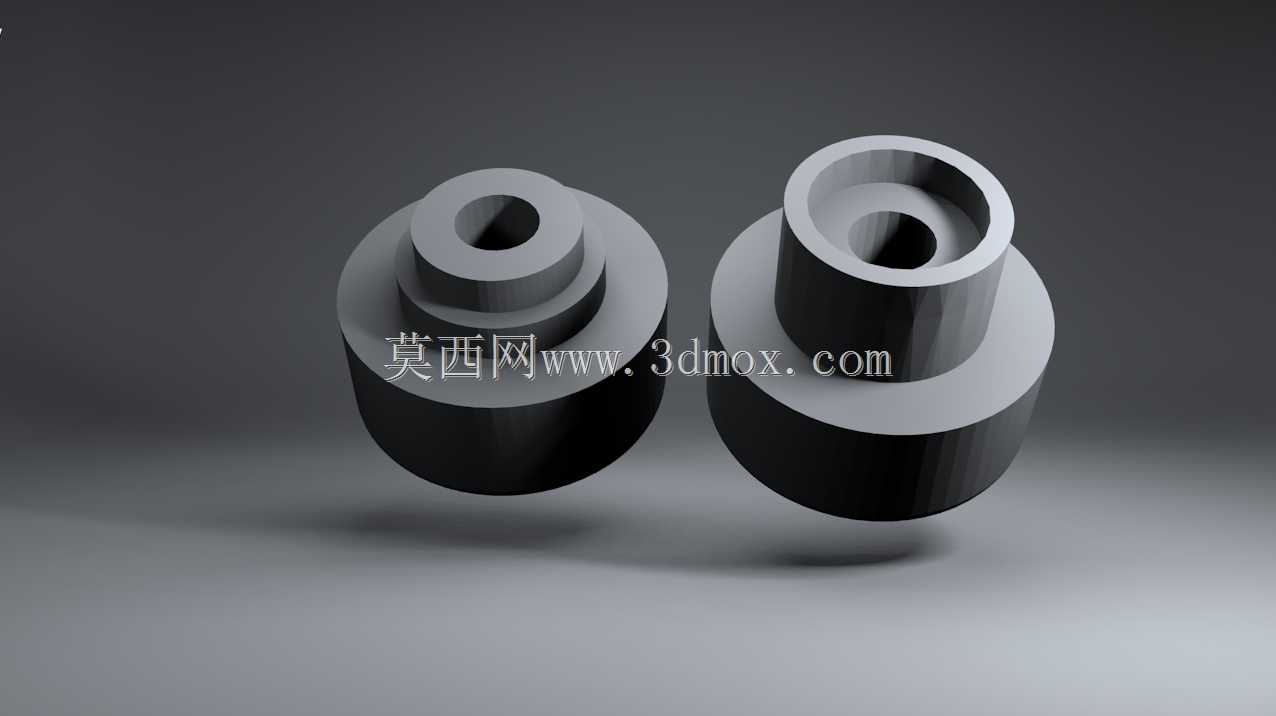

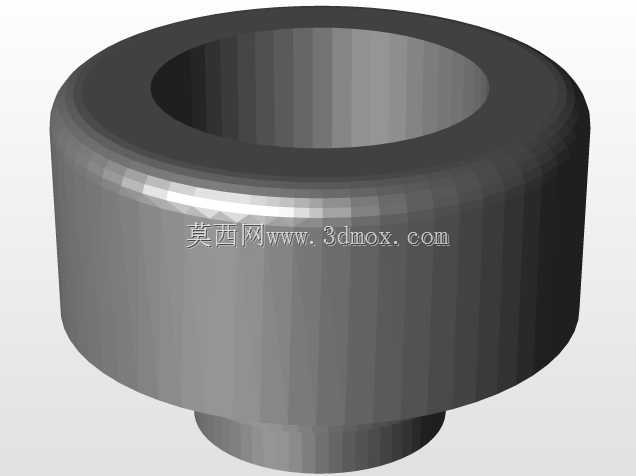

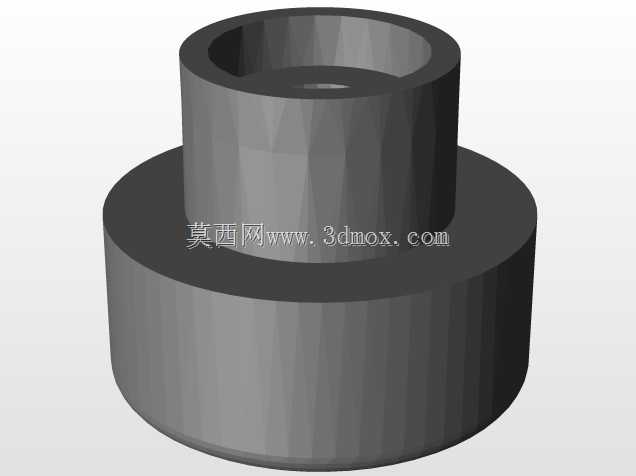

　　设计思路上，这套套筒采用阶梯式轴台结构，两个零件的大端端面为相互贴合的安装基准面，其中带内凹台阶的零件用于嵌入轴承外圈，内孔尺寸与10mm轴承的外圈外径采用过渡配合，压装后不会出现轴承外圈跟转的问题；另一带外凸台阶的零件则从凸轮另一侧嵌套，外凸轴台穿过凸轮的中心孔后与对侧零件的内凹台阶贴合，形成对凸轮的轴向夹持，台阶的轴向高度恰好匹配8mm的凸轮厚度，装配后凸轮与两侧套筒端面之间预留0.05mm的活动间隙，既不会出现轴向窜动，也不会因为夹紧力过大导致凸轮转动卡滞。

　　从外形尺寸与安装边界来看，两个零件的最大外圆直径一致，装配后整体外圆形成统一的定位基准，可直接嵌入弓片支架的预制安装孔内，外圆与安装孔采用间隙配合，方便后期维护时的拆卸更换；零件总高度根据轴承的轴向宽度与凸轮厚度匹配，安装后套筒的外端面与弓片支架表面齐平，不会突出支架表面剐蹭弓弦；中心通孔尺寸略大于凸轮轴的直径，避免轴转动时与套筒内壁产生摩擦，所有锐边均做了0.2mm的倒角处理，既可以去除加工毛刺，也能在压装轴承时起到导向作用，避免轴承外圈被锐边切削产生金属碎屑进入轴承滚道内部。

　　在实际选型适配时，需要注意这套套筒仅适配标称内径10mm、标准宽度的深沟球轴承，若使用带密封盖的加厚轴承，需要对应调整内凹台阶的深度尺寸；安装时两个配合端面需要彻底清洁，不能残留加工切屑或者涂装残留，否则会导致两个零件贴合不紧密，出现同轴度偏差，进而引发轴承转动阻力增大、轮组异响等问题。对于结构设计从业者而言，这类分体式嵌套套筒的设计思路也可以迁移到其他需要轴向定位、同时要兼顾拆装便利性的转动支撑场景，比如小型自动化设备的惰轮安装、健身器材的滑轮支撑结构等，通过拆分一体式座体的功能，既降低了单个零件的加工难度，也能通过更换不同厚度的间隔垫片适配不同宽度的转动零件，提升结构的通用适配性。
