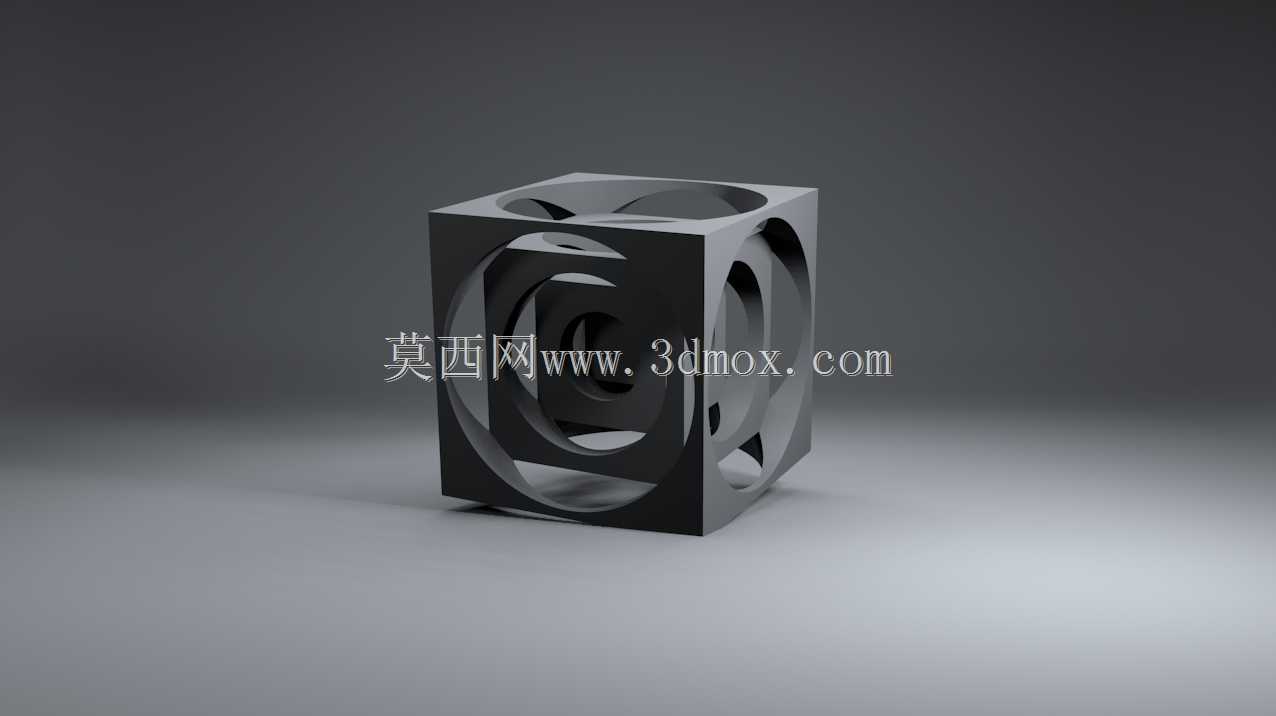

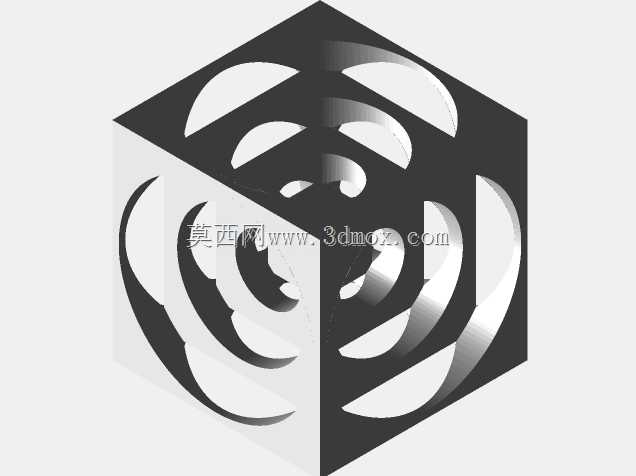

镂空立方结构车铣复合加工艺术构件

　　这款200mm×200mm×200mm的立方镂空构件，在多轴加工实训、精密加工工艺验证场景中有着较高的应用价值，常作为职业院校机加工专业的实操考核样件、五轴设备加工精度校验的标准测试件，也可作为工业美学陈设件用于高端装备展厅的工艺展示。从结构设计逻辑来看，构件以正六面体为基础外轮廓，六个面分别开设同轴圆形通腔，相邻面的圆形腔在立方体内部形成空间曲面交贯，内部嵌套的多层环形回转结构完全通过车铣复合工序一次装夹成型，没有额外拼接装配结构，整体刚性完全依赖立方体边角的实体连接部分支撑，在加工过程中需要重点控制薄壁位置的让刀变形量。设计阶段需要提前核算每个面的开孔深度与相邻面腔体的干涉边界，外轮廓的六个平面作为装夹定位基准，

　　粗加工时先完成立方体六面的铣平加工，保证相邻面的垂直度公差控制在0.02mm以内，为后续回转加工提供稳定的定位基准。车削工序加工内部环形结构时，需要配合四轴转台完成不同角度的工位切换，每加工完一个面的环形腔体，就要对工件的剩余刚性做动态评估，调整下一刀的切削参数，避免薄壁位置出现振纹。实际加工过程中，这类镂空立方构件对刀具的长径比要求较高，加工内部深层环形结构时需要选用硬质合金加长铣刀，控制切削进给速度在每分钟800-1200mm区间，主轴转速根据刀具直径匹配在3000-6000转，同时配合高压冷风冷却，避免铝件或树脂件加工时出现粘刀问题。构件的安装边界完全贴合200mm见方的基准面，作为陈设件使用时可直接放置于水平台面，

　　不需要额外的固定结构；作为加工精度测试件使用时，可通过三坐标测量仪检测六个面圆形腔的同轴度、内部环形结构的圆度、立方体边角的位置度，来验证设备的空间定位精度与多轴联动精度。不同于普通的实体立方件，这款镂空结构在设计时特意保留了立方体12条棱边的完整实体结构，即使六个面都做了大尺寸开孔，整体结构依然不会出现应力集中的断裂风险，边角位置的圆角过渡处理也进一步分散了加工过程中的切削应力，减少了工件加工完成后的变形量。在工艺排布上，需要先完成所有面的粗加工，单边预留0.3mm的精加工余量，待工件充分释放应力后再进行精加工工序，精加工时按照“先面后孔、先外后内”的顺序，先重新精铣六面基准，再依次加工每个面的圆形腔与内部环形结构，

　　每完成一个面的加工就做一次精度检测，及时补偿刀具磨损带来的尺寸偏差。这类结构件虽然没有传统机械零件的传动、连接功能，但在加工工艺验证领域的作用不可替代，它能同时检测设备的铣削平面精度、车削回转精度、多轴联动的空间插补精度，还能验证编程人员对复杂空间交贯结构的刀路规划能力，是机加工领域非常经典的工艺测试类结构。
