NO2检测用数字式气体传感模块结构

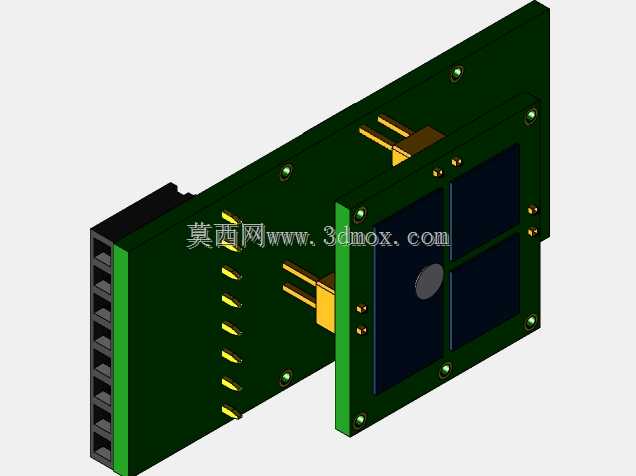

在工业环境有毒有害气体监测、地下管廊空气检测、化工园区点位布设、密闭空间作业安全防护这类场景里，二氧化氮这类刺激性有毒气体的实时浓度采集，一直是环境监测设备前端的核心环节，这款数字式气体传感模块，就是针对NO2浓度精准检测设计的前端采集单元。从结构设计来看，模块采用双层PCB板叠装的布局思路，主电路板承担信号调理、模数转换、数字通讯输出的功能，垂直布置的副板则集成气体敏感元件阵列，这种垂直叠装的结构一方面能让敏感检测面充分接触流通空气，避免PCB板自身遮挡气路导致检测响应滞后，另一方面也能压缩模块整体的横向占用空间，适配集成度较高的便携检测设备、壁挂式监测终端的内部安装空间。模块侧边预留了标准的排针接口，排针引脚间距采用通用的2.54mm规格，既可以直接插装在配套的采集主板上，也能通过排线引出实现分体式安装，接口引脚包含电源输入、数字通讯、信号校准触发等功能定义，兼容常规的工业采集电路接线逻辑。敏感元件区域做了独立的防护结构，黑色的敏感芯体通过四周的固定点牢牢贴合在副板检测面，周边预留的固定孔位可以加装透气防尘罩，在不影响气体渗透的前提下，阻挡现场环境中的粉尘、水汽直接接触敏感芯体，延长元件的实际使用寿命。主电路板四周均匀布置了Φ3mm的安装固定孔，孔位间距匹配通用的传感模块安装标准，安装时可以通过铜柱配合螺丝完成固定，安装边界预留了足够的接线操作空间，不会出现固定后接口被周边结构件遮挡的问题。模块整体的结构设计充分考虑了现场安装的通用性，没有采用特殊的异形结构，所有外形尺寸都适配常规的气体检测设备内部安装位，设计阶段就规避了元件干涉问题，接插件位置、固定孔位、敏感面朝向都做了优化，不管是新设备开发做结构适配，还是旧设备的传感单元替换，都能快速完成装配调试，不需要额外做结构改件。信号输出采用数字式传输方式，相比模拟信号输出的传感单元，抗现场电磁干扰能力更强，长距离布线时不会出现信号衰减导致的检测数值偏差，适配工业现场复杂的电磁环境。
