民用航空器起落架IPC3结构三维设计

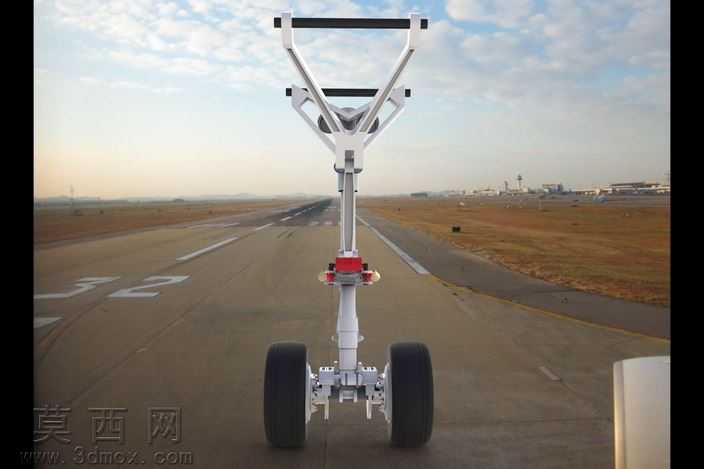

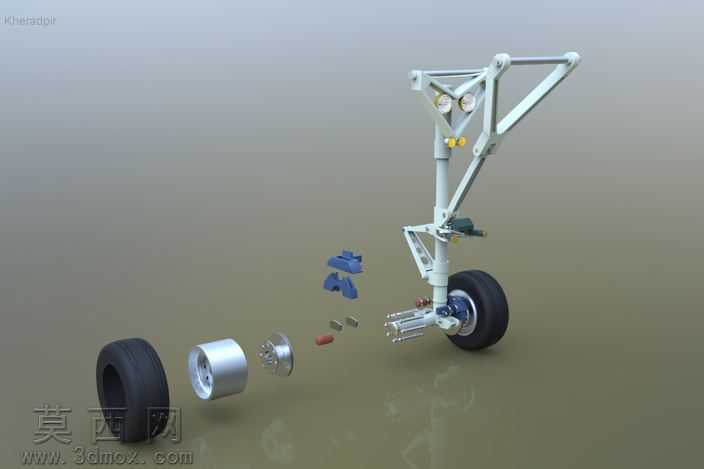

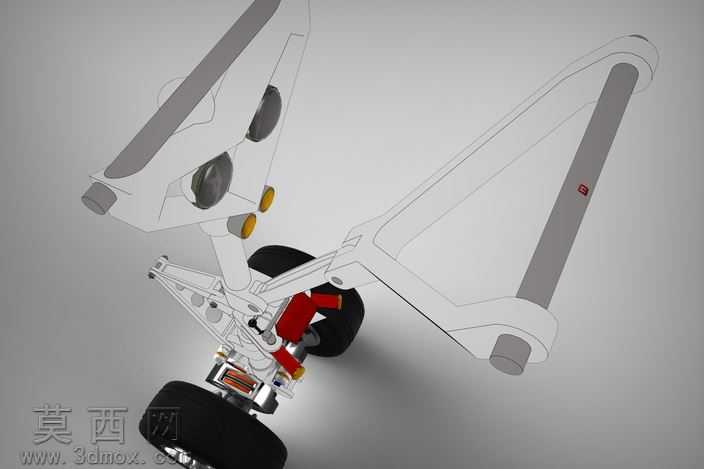

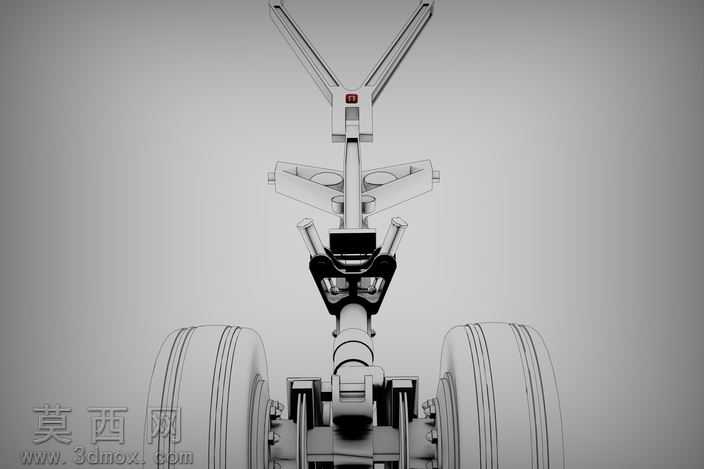

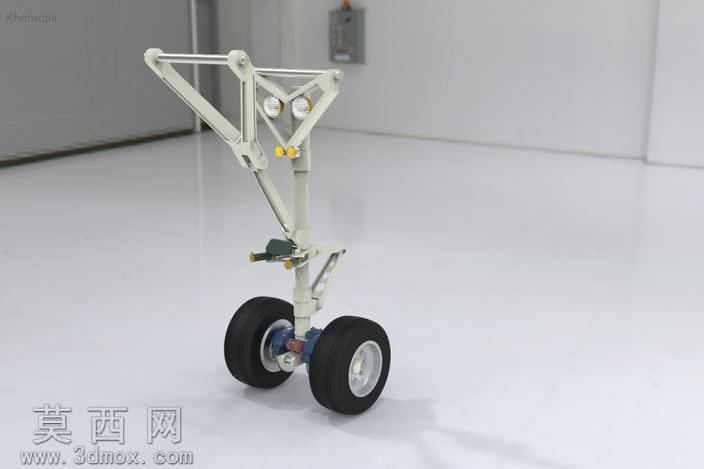

本次三维设计围绕民用航空器主起落架IPC3构型展开，依托NX三维建模环境完成全参数化结构搭建，完整还原起落架从上部机身连接端到下部双机轮组的全链路机械结构。建模阶段遵循航空起落架实际设计逻辑，首先完成上部V型撑杆的参数化绘制，精准还原撑杆与机身铰接点的连接结构、撑杆交叉处的锁止机构造型，保证铰接部位的转动副结构与实际工程设计一致；随后依次搭建减震支柱外筒、内部活塞杆、扭力臂组件、刹车安装座等核心承力部件，每一处结构的尺寸比例均参考主流民航客机起落架的实际参数设定，确保各部件之间的装配关系准确，扭力臂上下段的铰接位置、支柱与机轮轴的连接角度都符合起落架收放与缓冲的运动逻辑。材质与渲染阶段，针对不同部件的实际工程材质进行区分设置：上部撑杆与减震支柱外筒采用高强度航空合金钢材质，渲染时调整金属粗糙度参数，呈现出航空构件表面哑光金属质感，同时保留金属材质的细微反光特性；机轮部分还原橡胶轮胎的哑光深灰质感，胎面的沟槽纹理做了细节刻画，轮毂部分采用航空铝合金材质，设置略高的反光度体现铝合金的光洁特性；铰接部位的衬套、锁止销等小部件做了细节材质区分，部分紧固件添加了镀锌层的亮面金属效果，让整体模型的材质层次更贴近真实工业产品。渲染输出阶段采用正交前视视角，通过柔和的影棚布光突出起落架的纵向结构层次，让V型撑杆的展开角度、减震支柱的柱体结构、双机轮的对称布局都清晰呈现，背景采用中性浅灰色调，避免多余元素干扰结构展示，同时通过光影的明暗过渡强化各部件的体积感，让复杂的机械结构层次分明。设计过程中重点考量起落架的承力逻辑，上部撑杆承担着陆与滑行过程中的水平与垂直分力，减震支柱承担主要的垂直缓冲载荷，扭力臂用于传递刹车扭矩同时约束支柱与活塞杆的相对转动，机轮组件承担地面支撑与滑跑功能，每一处结构的建模都对应其实际功能需求，没有冗余的造型设计，所有加强筋、安装凸台、铰接耳片的造型都符合航空构件的轻量化与高强度设计要求，完整呈现了IPC3构型起落架的机械结构特征与工程设计逻辑。
