工业磨轮测试用叶轮式磨轮结构设计

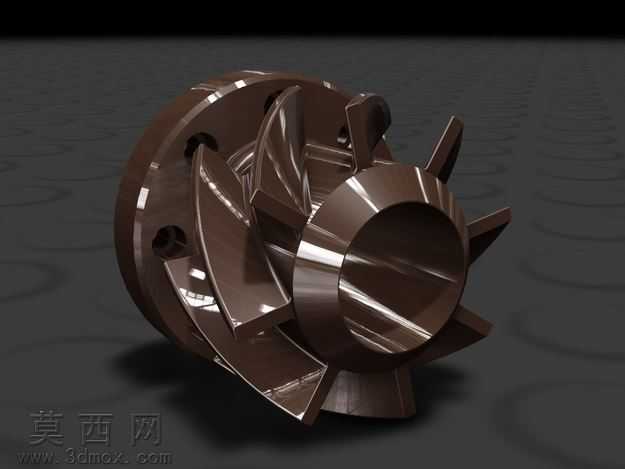

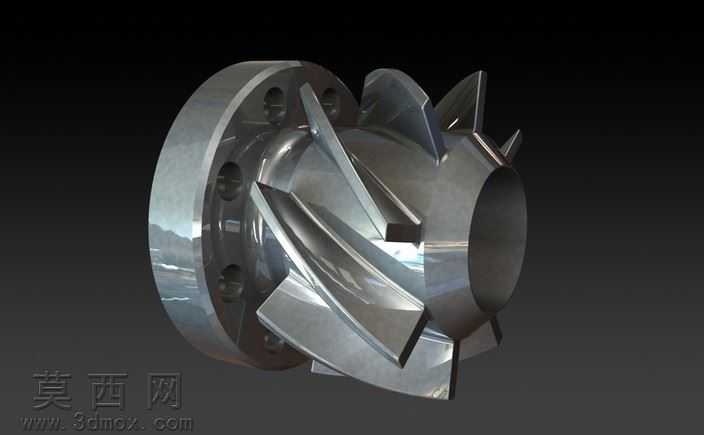

本作品为磨轮测试环节所用的叶轮式磨轮三维结构设计，整体采用一体化回转式结构布局，建模阶段以中心回转轴线为基准搭建全局坐标系，先通过旋转特征构建磨轮的中心安装基座与法兰连接端，在法兰端均匀排布安装孔位，保证安装时的同轴度与连接稳定性，避免测试运转过程中出现偏心抖动问题。叶片部分采用空间扭曲曲面造型，通过多组引导线放样生成曲面实体，每片叶片的前缘做圆弧过渡处理，后缘延伸出辅助切削齿结构，相邻叶片之间的流道做等距偏移校验，保证磨削过程中磨屑可以顺利沿流道排出，避免碎屑卡滞影响测试精度。建模完成后对所有棱边做圆角倒角处理，消除应力集中点，匹配实际加工的工艺要求，避免后续生产环节出现应力开裂问题。材质渲染阶段选用高光亮面金属材质，模拟硬质合金磨轮的表面质感，调整环境反射参数让金属表面的高光过渡自然，清晰呈现叶片曲面的曲率变化与结构细节，暗部保留足够的材质细节，避免出现死黑区域，让整体渲染效果可以直观展现磨轮的结构形态。结构设计上兼顾测试场景的使用需求，中心安装孔做公差预留设计，适配测试台架的连接轴尺寸，叶片的排布角度经过反复调整，在保证磨削接触面积的同时优化运转时的动平衡性能，每片叶片的重量偏差控制在极小范围内，减少高速测试时的振动量。设计过程中优先考虑测试环节的拆装便捷性，法兰端的安装孔位采用标准化尺寸，无需额外定制连接件即可完成与测试台架的装配，叶片的厚度从根部到前缘做渐变处理，根部加厚保证结构强度，前缘减薄提升磨削接触的锋利度，整体结构在满足测试功能的前提下尽可能优化重量分布，降低测试运转时的负载。
