桌面式通讯设备金属外壳结构设计

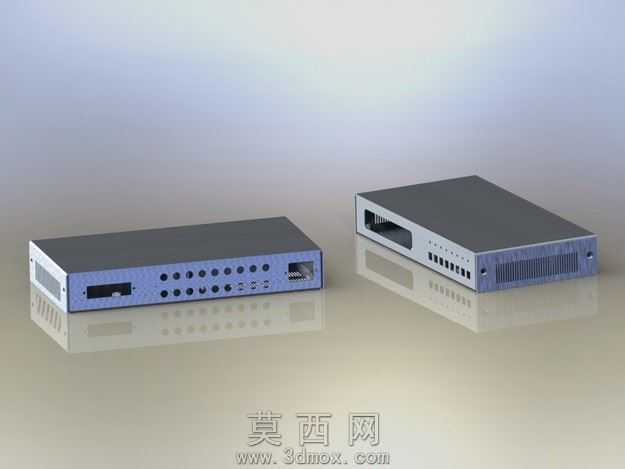

本作品为桌面式通讯设备金属外壳的三维设计方案，建模阶段采用自顶向下的设计思路，先依据内部电路板、接口模块的排布尺寸确定壳体整体长宽高比例，再拆分上下盖、前后端板等独立结构件，保证各部件装配间隙控制在合理公差范围内。建模过程中对壳体的弯折边、螺丝固定柱、接口开孔做了精细化处理，前端面板预留了多组圆形指示灯开孔、功能按键安装位以及长条形扩展接口槽，后端板设计了电源输入口、信号传输接口的对应开孔，同时在壳体侧面规划了密集的通风散热格栅，保障设备长时间运行时的热量散出。材质渲染阶段，上盖采用哑光深灰金属质感材质，模拟冷轧钢板喷塑的表面效果，下盖及端板采用细腻的蓝灰色磨砂金属材质，还原铝合金阳极氧化的真实触感，场景中添加了柔和的环境反射效果，让壳体表面的金属质感更具层次，同时在壳体下方添加了微弱的倒影，提升渲染图的真实感。结构设计上充分考虑了钣金加工的工艺特性，所有弯折处预留了合理的折弯半径，避免加工时出现板材开裂问题，螺丝固定位设计了凸起的加强柱，既保证上下盖装配后的连接强度，也避免螺丝锁附时造成壳体表面变形。整体设计兼顾了外观的简洁规整与内部的空间利用率，壳体边角做了小弧度倒角处理，既避免锐边带来的安全隐患，也让整体外观更显精致协调，能够满足小型交换机、工业通讯网关、音视频传输终端等多类桌面式电子通讯设备的外壳使用需求，各接口位置的排布符合常规使用习惯，散热结构的布局避开了核心发热元件的遮挡，能够有效引导空气流通带走设备运行产生的热量。
