快开式管路磁力滤水除杂装置

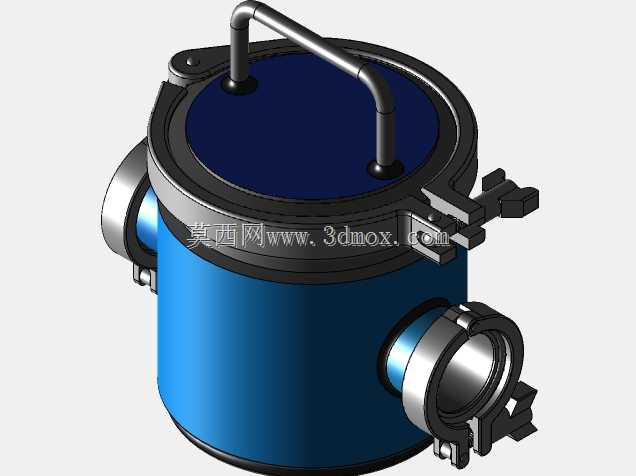

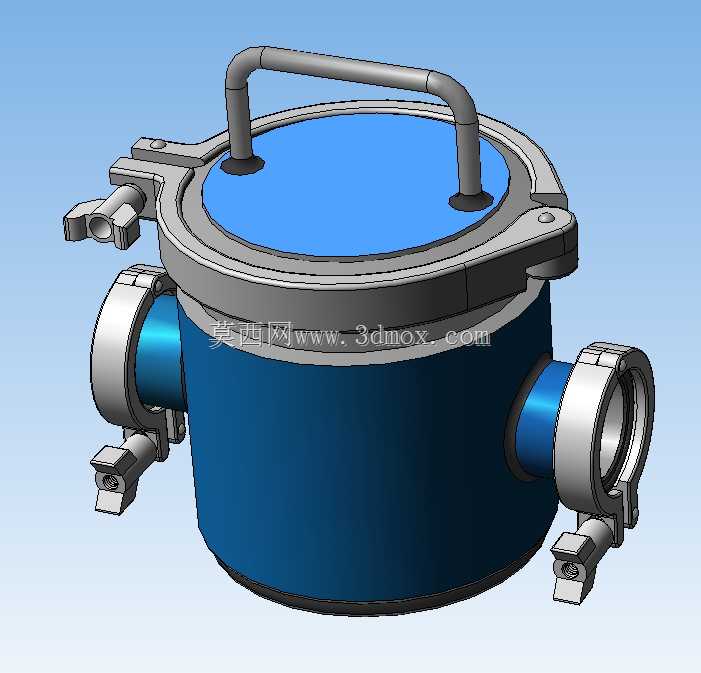

在工业循环水、液压润滑系统、冷却液输送管路中，流体携带的铁磁性碎屑、焊渣、氧化皮等硬质杂质是造成泵阀磨损、喷嘴堵塞、换热面结垢卡涩的核心诱因，这类杂质粒径多在微米到毫米级，普通网式过滤器仅能拦截大尺寸颗粒，对混在流体中的细铁屑吸附拦截能力有限，磁力滤水器正是针对这类工况开发的管路辅件。这款滤水器采用侧进侧出的通径布局，进出水口配置快装卡箍接口，无需额外焊接法兰，安装时对准管路端面对齐卡箍锁紧即可完成固定，适配常规工业水管路的安装间距，整体筒体采用立式圆柱结构，顶部设置带U型提手的快开压盖，压盖与筒体间采用快卸锁扣压紧密封，无需借助大型扳手即可开盖清理吸附的杂质，日常维护时松开两侧锁扣，提起提手就能取出内部的磁组组件，清理完成后复位压盖扣紧锁扣即可重新投用，大幅缩短停机维护的时间。设计阶段优先考虑了磁路的有效覆盖范围，内部磁棒沿筒体通流截面均匀排布，确保流体从入口进入筒体后，流道内的铁磁性杂质能在流经磁组区域时被充分吸附，不会随流体从出口流出；筒体内部的流道做了缓流扩径设计，流体进入筒体后流速降低，避免高流速下杂质被流体裹挟冲过磁吸附区域，同时也减少了流体对筒体内部的冲蚀磨损。筒体与压盖的密封采用嵌入式密封圈结构，压盖锁紧时密封圈被均匀压入密封槽，可承受常规工业管路的工作压力，不会出现渗漏问题；进出水口的卡箍接口适配标准工业快装接头尺寸，可直接对接同通径的金属管路、软管组件，无需额外制作转接件。顶部的U型提手除了开盖时提拉使用，也可作为设备吊装的受力点，安装时可通过吊具勾住提手将滤水器吊装到管路安装位，降低现场安装的操作难度。筒体侧面的锁扣采用偏心压紧结构，锁紧时能提供足够的压紧力保证密封可靠性，解锁时仅需扳动锁扣手柄即可松开，操作力度适中，单人即可完成维护操作。这类滤水器可直接串接在循环水主管路、设备进水支管、液压系统回油管路等位置，不需要额外加装旁路的情况下也能完成日常清理，不会影响主管路的连续运行，相比传统需要拆螺栓开盖的过滤器，维护效率提升明显，同时磁吸附的过滤方式不会出现网孔堵塞导致的通流面积下降问题，长期运行的压损稳定，适合冶金、化工、机械加工等行业的循环流体系统使用，能有效去除流体中的铁磁性杂质，延长下游设备的使用寿命，减少因杂质卡涩、磨损造成的设备故障停机。
