立式板装液压油路集成实训台架

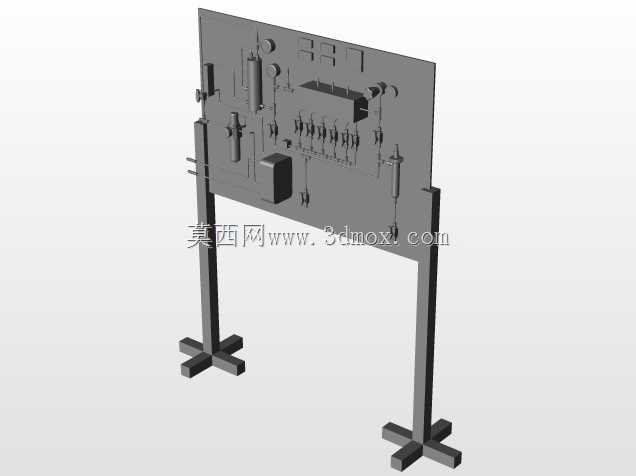

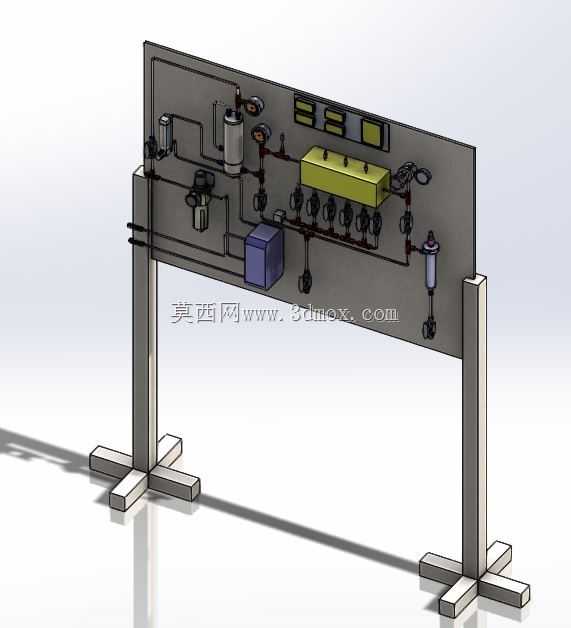

该台架主要面向液压系统教学实训、小型液压站功能测试场景使用，整体采用双立柱落地支撑结构，底部十字形支脚直接接触安装地面，无需额外预埋固定件，可直接放置在平整的实训车间、实验室地面，支脚预留的安装孔位可根据现场地面条件选配膨胀螺栓完成固定，避免带压运行过程中出现管路振动引发的台架偏移。主体安装面板采用立式竖直布置，所有液压阀组、储能元件、过滤元件、检测元件全部集成在面板正面，管路沿面板表面排布，既可以直观展示整个液压回路的走向逻辑，也方便实训过程中手动操作阀件、观察元件运行状态，不需要俯身或者探入设备内部操作，适配教学场景下多人同时观摩、实操的需求。设计阶段优先考虑了元件排布的操作可达性，手动换向阀的操作手柄高度设置在成年人站立操作的舒适区间，过滤器、蓄能器这类需要定期维护的元件布置在面板中下部，预留了足够的拆装空间，不需要拆解周边管路即可完成滤芯更换、蓄能器充压操作；面板上部预留的显示元件安装位，可直接安装压力、流量检测仪表，实时反馈回路运行参数。管路连接采用硬管布排，沿面板表面做横平竖直的规整布局，每段管路的固定卡件位置都经过受力校核，避免带压工况下管路出现颤振，同时减少管路弯折带来的压力损失；不同功能的阀组按照回路逻辑成组布置，进油、回油、控制油路的走向清晰可辨，既降低了组装阶段的管路错接概率，也方便后续故障排查时快速定位问题点位。双立柱的支撑间距经过核算，在面板满装所有液压元件的工况下，整体重心落在两支脚的支撑范围内，即使单侧操作施加外力也不会出现倾翻风险；面板与立柱之间采用可拆连接结构，可根据后续实训需求更换不同回路的安装面板，不需要整体更换台架支撑结构，拓展性更强。台架整体高度适配常规实验室的室内层高，安装时不需要对现场空间做特殊改造，底部支脚的跨距也预留了人员通行的安全距离，不会在实训操作时磕碰腿脚。
