金属波纹可弯曲管道结构设计

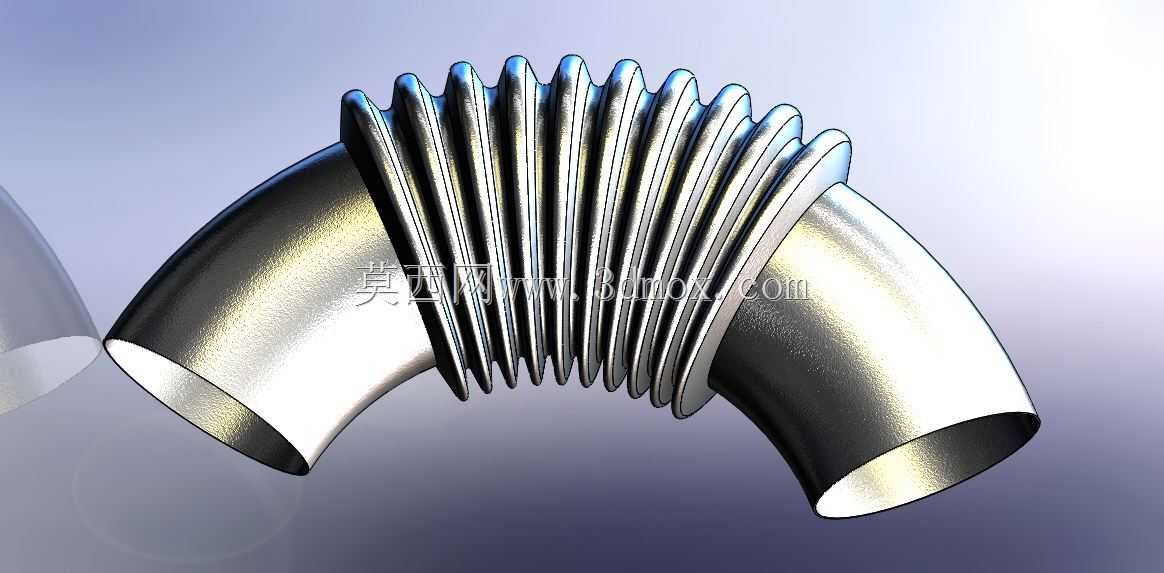

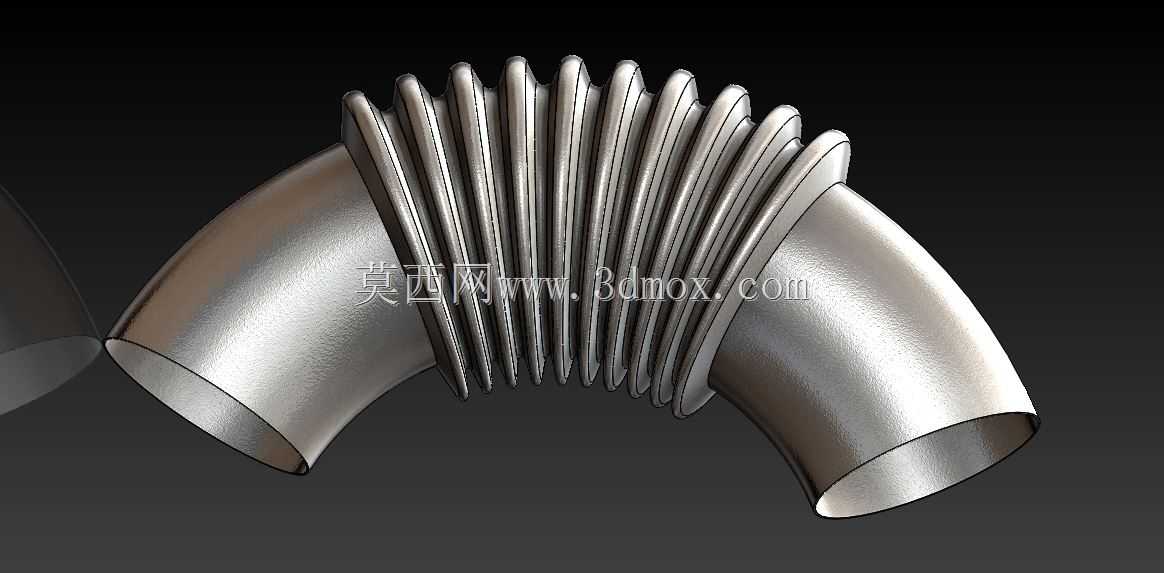

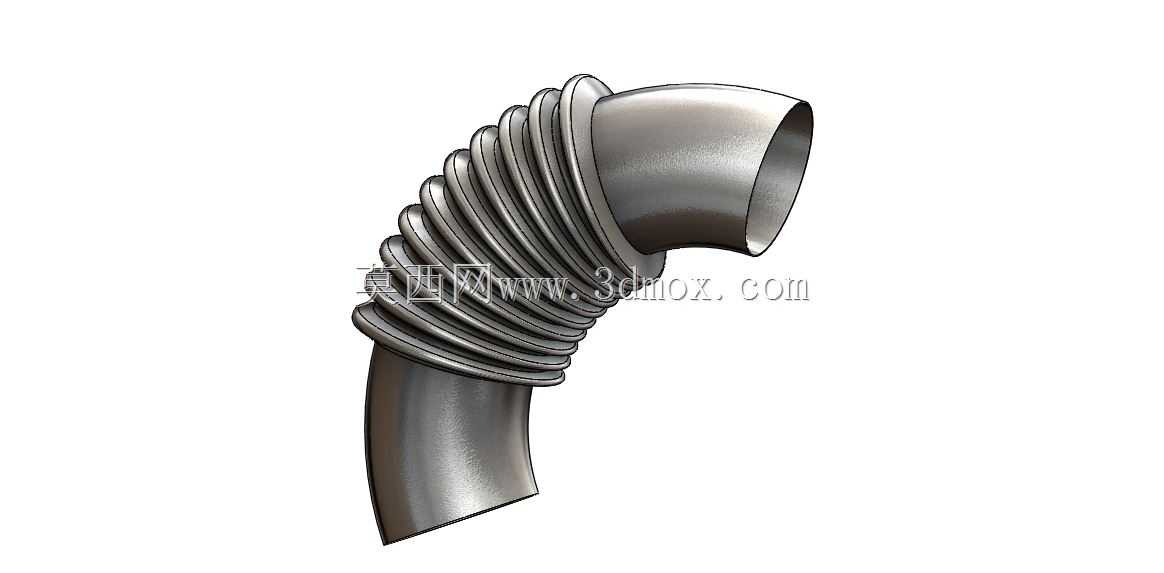

在工业管路布设场景中，常遇到管路走向存在转角、安装位存在装配偏差、设备运行带小幅振动的工况，刚性直管与固定角度弯头无法适配这类存在位移补偿需求的连接场景，可弯曲波纹管道正是为解决这类工程痛点设计的管路连接件。这类管件的核心功能是在两端硬管接口之间提供可调整角度的柔性连接，同时补偿管路因热胀冷缩产生的轴向、角向位移，吸收设备运行传递到管路的振动，避免硬连接位置因应力集中出现焊缝开裂、接口松脱的问题。从结构设计逻辑来看，该管件两端为等径光滑直管段，这部分的尺寸公差需要严格匹配对接硬管的外径或内径要求，保证插接或法兰对接时的同轴度，安装边界上两端直管段预留足够的装配操作空间，不需要额外定制异形转接头就能和常规标准管路直接对接。中间段采用连续环状波纹结构，每一圈波纹的波高、波距经过参数化校核，既保证弯折时波纹段不会出现局部应力超过材料屈服极限的情况，又能在弯折后保持管路内部流道的通畅性，不会因弯折角度过大出现流道截面骤变影响介质输送效率。不同于普通橡胶柔性软管，金属材质的波纹可弯曲管可适配更高的输送压力、更宽的工作温度范围，可用于输送压缩空气、冷却水、低压液压油、工业废气等多种介质，在自动化生产线气路布设、小型液压站管路连接、暖通空调水循环管路、工业设备排风管道等场景都有广泛应用。建模过程中需要重点关注波纹段的曲率过渡，每一圈波纹的圆弧面要做连续相切处理，避免出现锐角棱边导致应力集中，两端直管与波纹段的衔接位置要做平滑圆角过渡，减少介质在该位置的流动阻力，同时也能避免加工过程中该位置出现壁厚不均的问题。实际选型应用时，可根据管路的公称通径调整两端直管段的长度、波纹段的总长度，以此适配不同的弯折角度需求，通常单段该类管件可实现0到90度范围内的任意角度弯折调整，安装时不需要提前预制固定角度，可根据现场实际布设情况实时调整走向，大幅降低现场管路装配的难度，减少管路安装所需的配件种类，也能降低后期管路维护的更换成本。在振动较大的设备接口位置安装该类管件，还能有效阻断振动沿管路的传递路径，降低管路系统的共振风险，延长整条管路的密封件使用寿命。
