哈普曼微型真空料斗给料输送装置

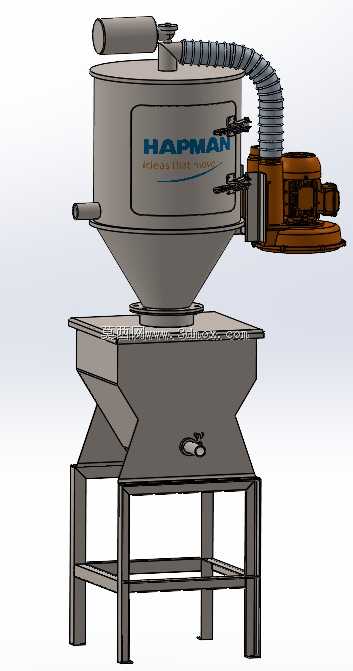

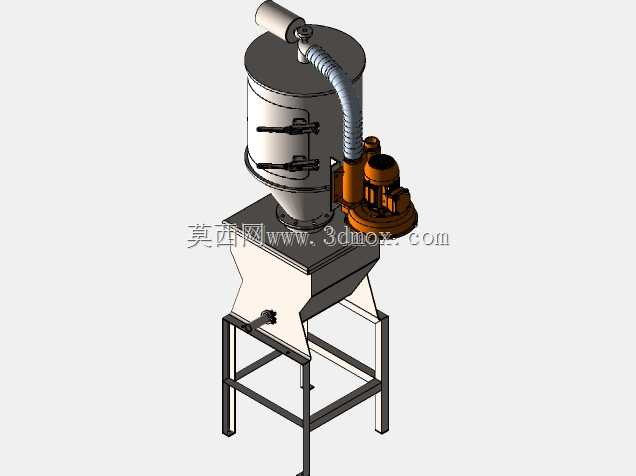

在粉体加工、食品配料、精细化工等散料处理场景中，小流量精准给料一直是产线布局里容易被忽略却直接影响配料精度的环节，这款微型真空料斗给料装置，正是针对小批次、高精度散料输送需求开发的单元设备。从结构布局来看，设备整体采用立式集成设计，上部为圆柱形储料仓搭配锥斗下料结构，锥角经过散料安息角校核，能避免流动性一般的粉体在仓壁出现架桥、挂料问题，仓侧配置的真空发生单元与仓顶的除尘排气组件通过柔性波纹管路连接，既可以抵消设备运行时的振动传递，也能方便后期拆装维护滤芯部件。设备下部的给料单元直接承接锥斗出料口，通过支架与上部料仓形成刚性整体，安装时只需固定底部支架的四个安装脚即可完成整机定位，不需要额外搭建复杂的支撑框架，对于紧凑型产线的改造适配性较强。功能层面，这套装置依靠真空负压完成散料的密闭输送，全程无粉尘外溢，适配干燥的粉状、小颗粒状物料的上料与定量给料作业，真空产生的负压气流在完成物料抽吸后，会经过仓顶的过滤组件分离气固两相，避免细粉随气流排出造成物料损耗与车间粉尘污染。给料部分采用容积式给料结构，能稳定控制下料流量，避免物料冲料导致的配料误差，对于需要按配比连续投料的混合、包装工序，能很好匹配上游配料系统的给料精度要求。设计过程中，设备的管路接口都做了快装结构处理，日常清理换料时不需要复杂工具即可拆卸接触物料的部件，满足多品种小批量生产场景的快速换产需求；侧面布置的真空驱动单元与料仓保持合理安装间距，既避免驱动部件的热量传递到料仓内影响热敏性物料性状，也预留了足够的检修操作空间，日常检查滤芯、维护驱动部件时不需要拆解主体料仓结构。整机的安装边界紧凑，上部排气组件与侧面驱动单元的外伸尺寸都经过优化，不会占用过多产线横向空间，对于车间层高有限的改造项目，立式布局的优势也十分明显，不需要倾斜布置管路即可完成物料从低处料箱到高处工艺设备的输送衔接。在实际应用中，这类微型真空给料装置常搭配小型混合机、包装机、挤出机的进料口使用，替代传统的人工投料方式，既降低操作人员的劳动强度，也能避免人工投料带来的物料污染、投料量波动大的问题，密闭输送的结构也符合食品、医药类生产场景的卫生管控要求，设备运行时的噪音水平较低，不会对车间作业环境造成额外干扰。
