手持式PVC管材切割工具结构建模

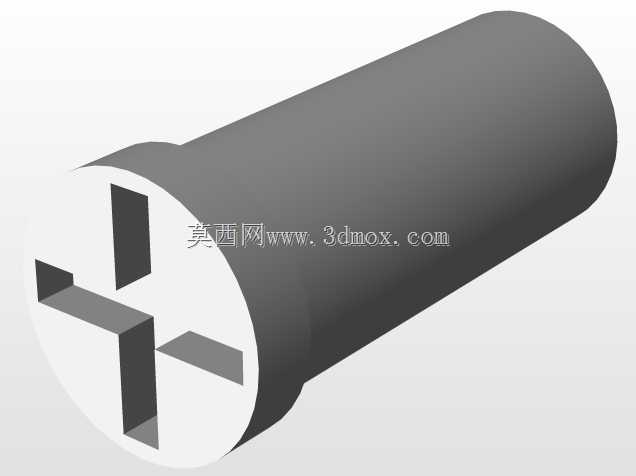

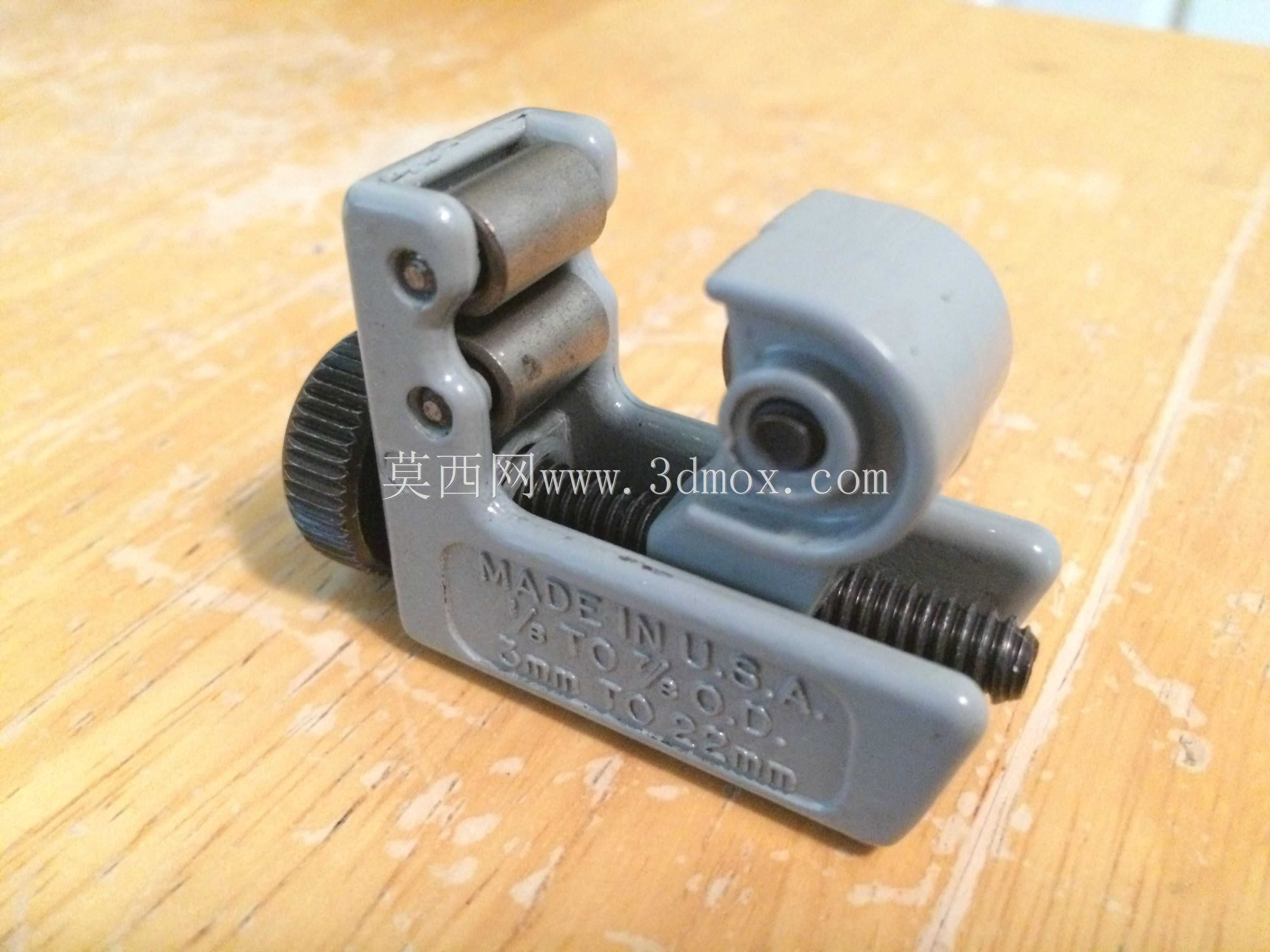

在水电安装、制冷管路维修、小型家装管线布设场景里，这类小型手持切管器是现场作业的高频工具，相比传统钢锯切割，它能在狭窄操作空间内完成薄壁管材的齐平截断，切口无毛刺、不会出现锯切偏斜导致的管材端口变形问题，尤其适合3mm到28mm外径区间的PVC、紫铜、薄壁铝管切割作业，是管路安装工人随身工具包内的常备器具。

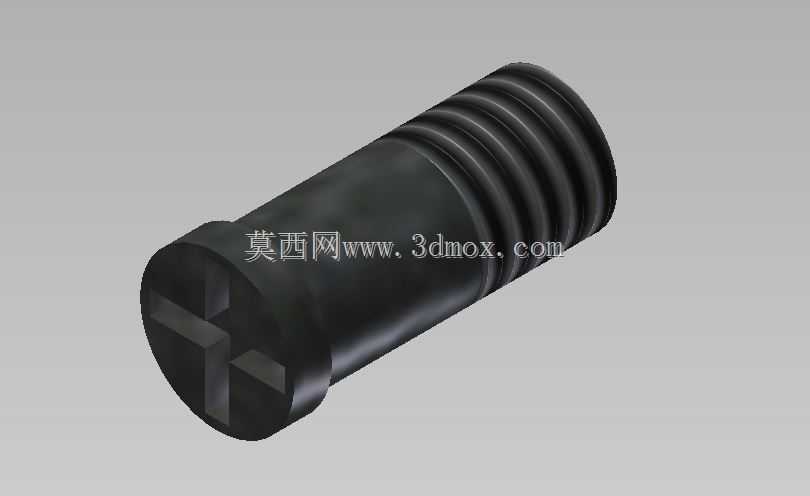

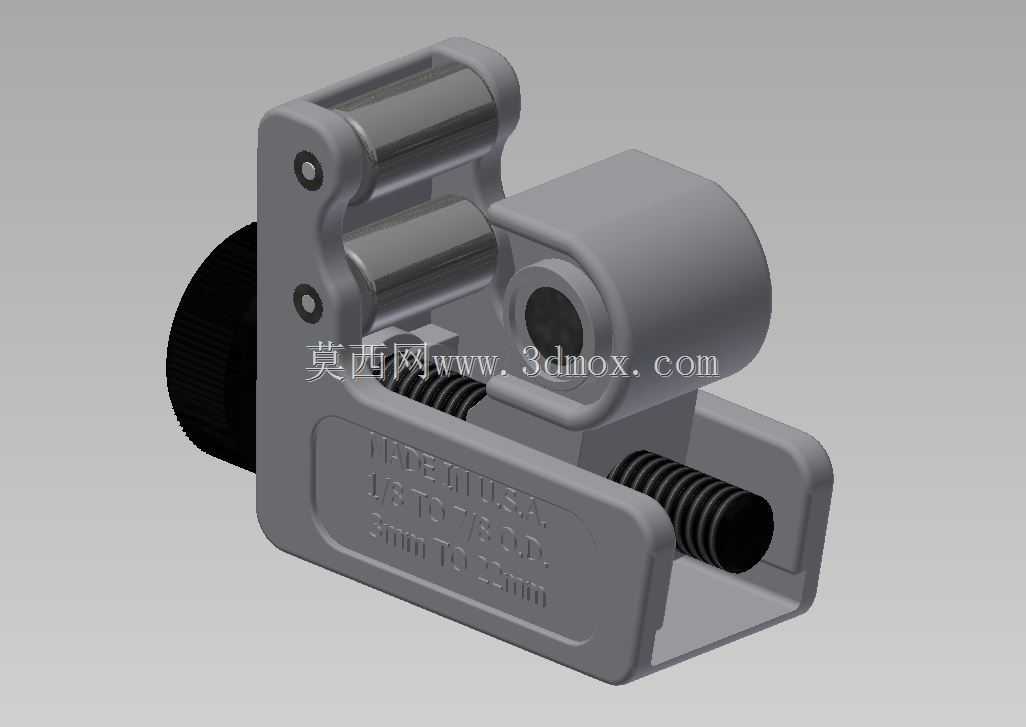

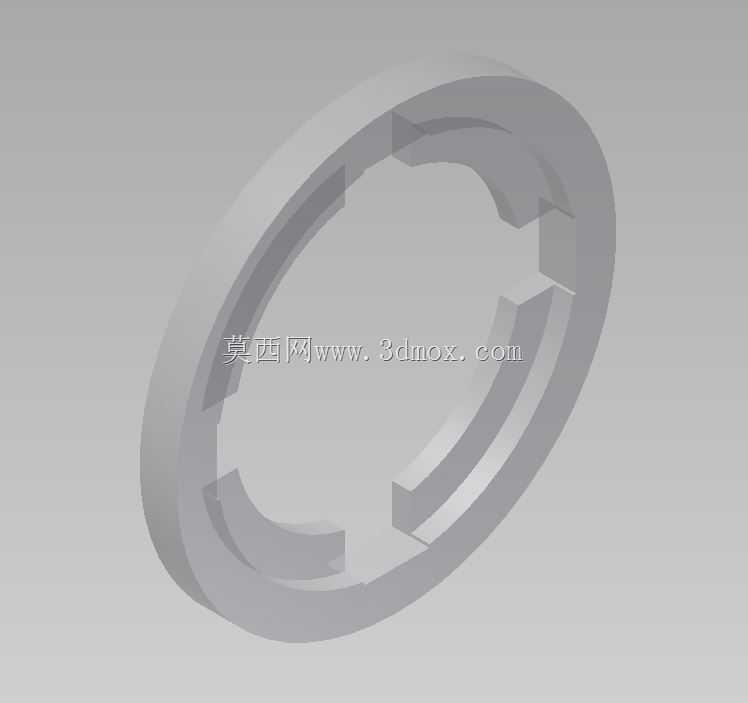

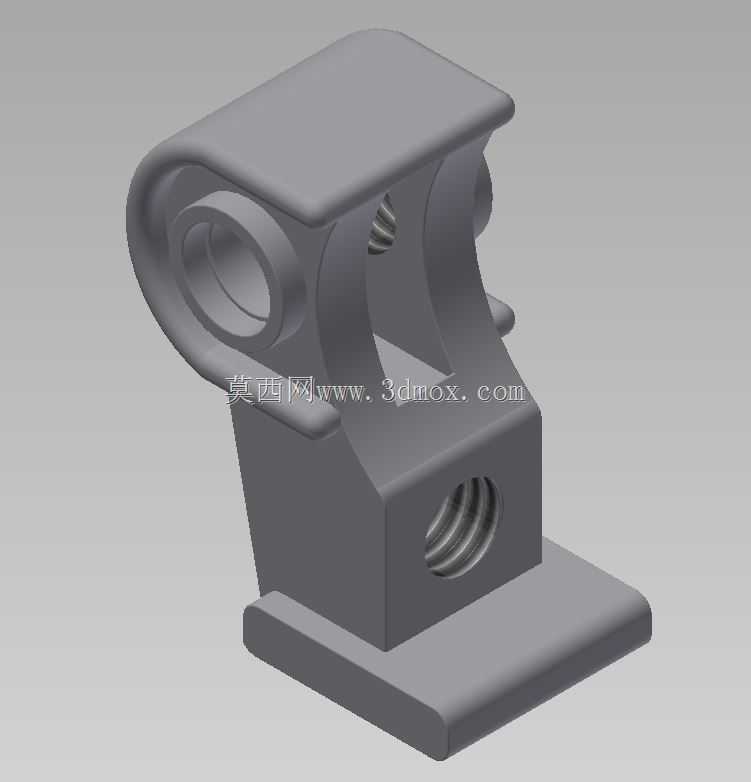

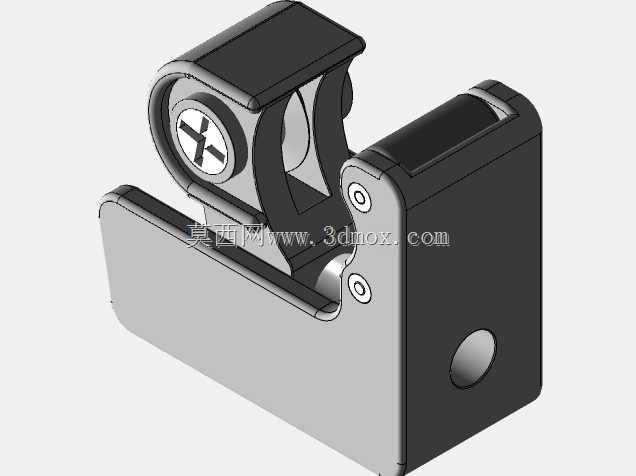

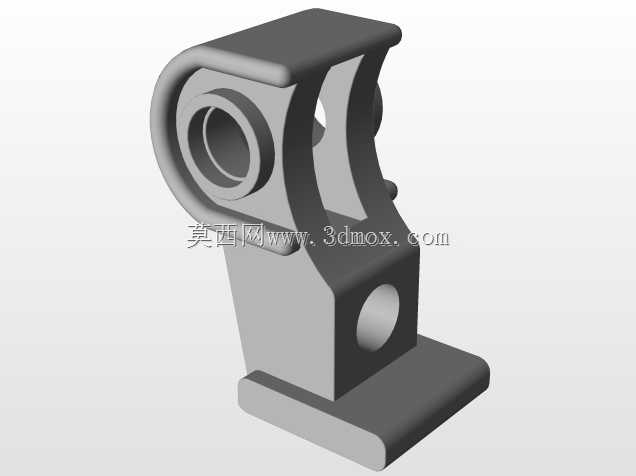

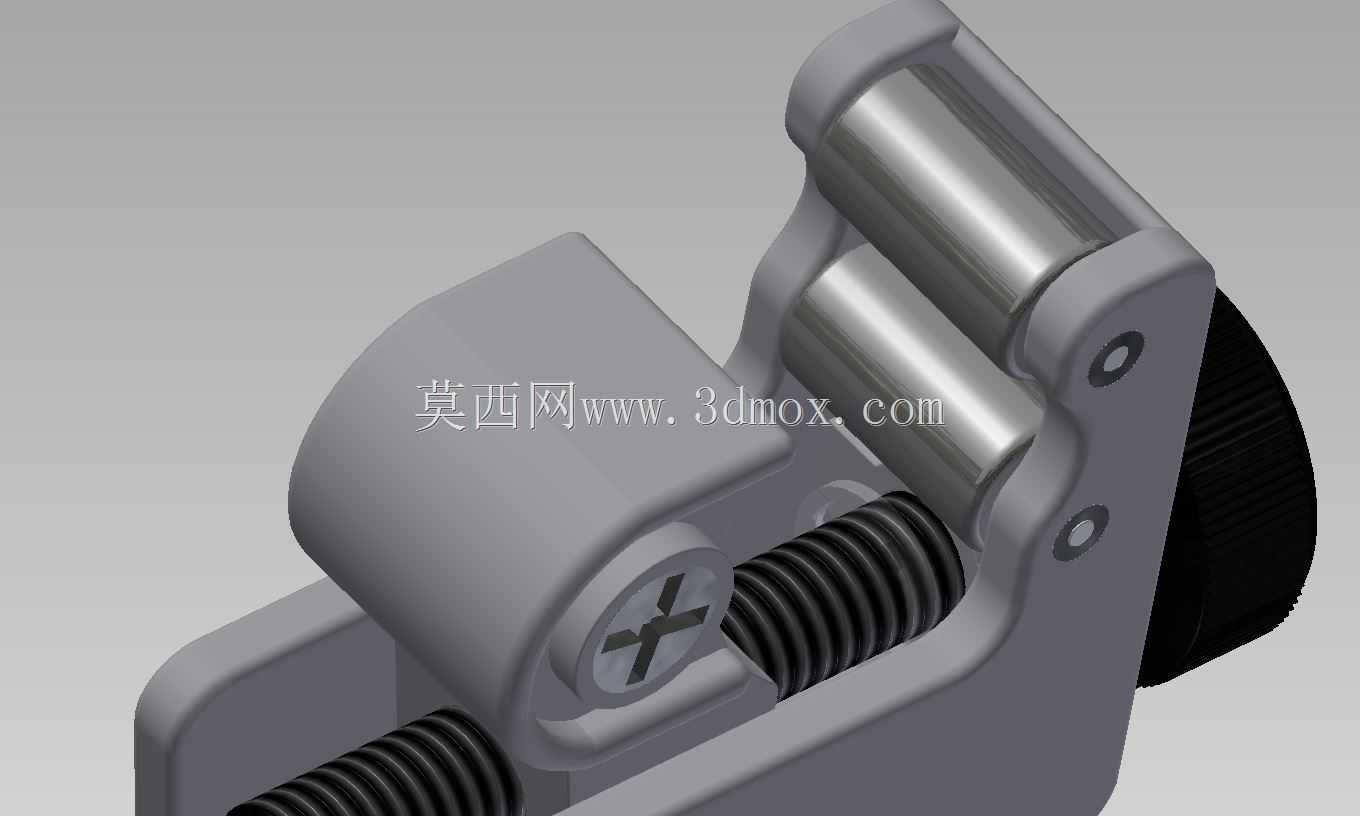

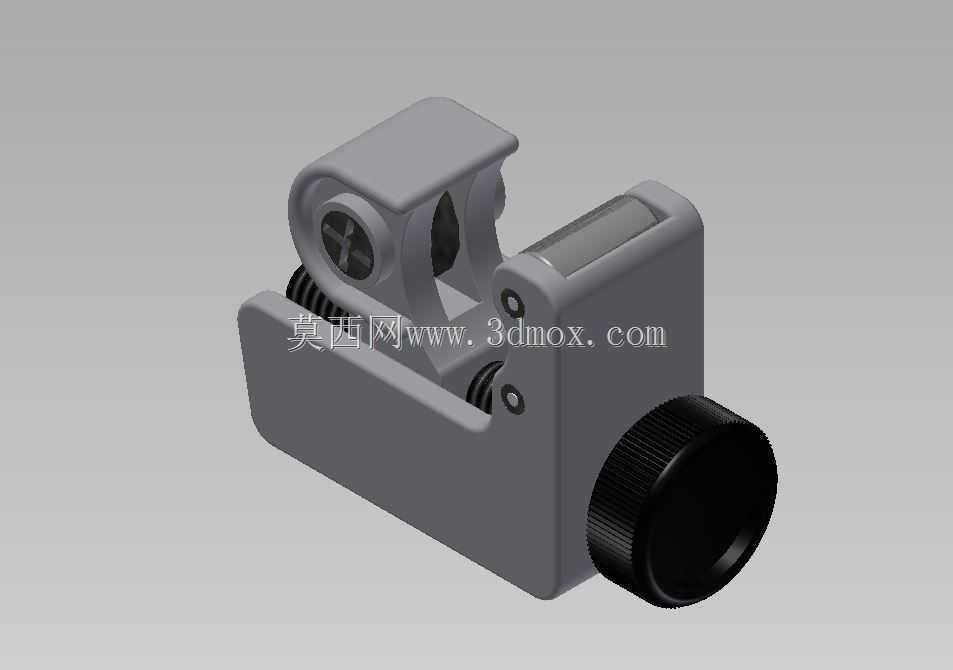

从结构设计逻辑来看，这款切管器采用C型开口机架作为承载主体，一侧布置两个平行的支撑滚轮，作业时两个滚轮贴合管材外壁形成稳定的两点支撑，另一侧布置带进给螺纹的切割刀轮座，旋转尾部的滚花调节旋钮就能带动刀轮进给，逐步压紧管材外壁，绕管材圆周转动工具的过程中持续微量进给刀轮，就能在管材表面形成连续的环形切痕，最终实现管材的整齐截断，这种结构不需要额外的装夹固定，单手握持就能完成全部操作，对现场作业的适配性极强。

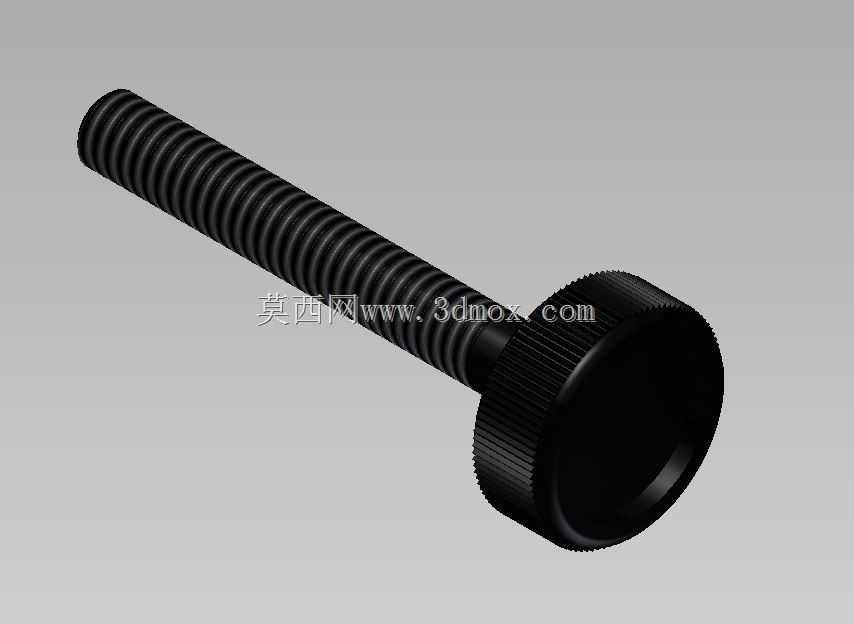

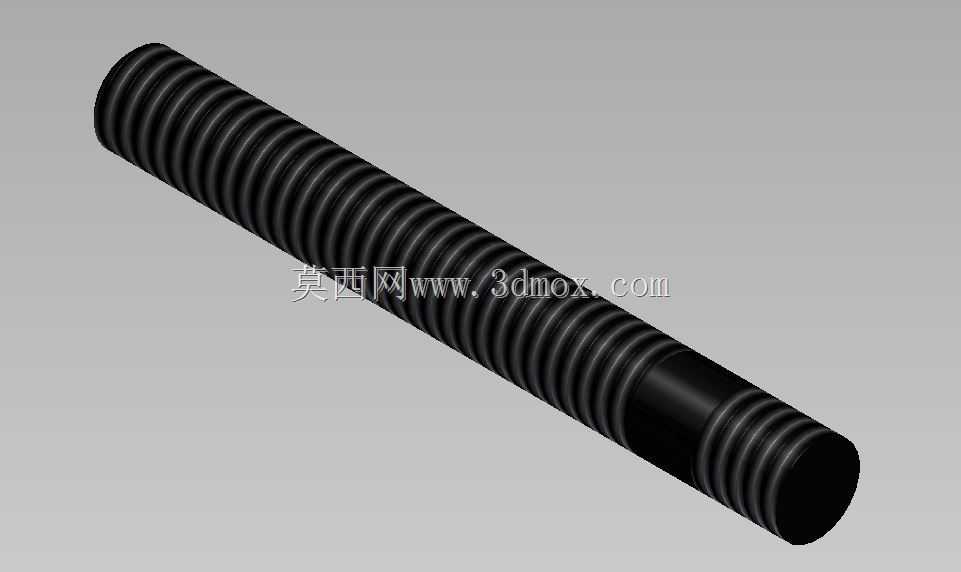

建模过程中需要重点关注几个核心配合边界：两个支撑滚轮的轴线需要保持严格平行，且滚轮的V型定位槽中心需要与切割刀轮的刃口处于同一垂直于管材轴线的平面内，否则切割过程中会出现刀轮跑偏、切口螺旋偏移的问题；进给螺杆的导程选择直接影响操作手感，过小的导程会导致进给效率太低，过大的导程则容易出现进给过量导致刀轮崩刃、管材被挤压变形的问题，常规这类小型切管器的螺杆导程设置在0.8mm到1.2mm区间，配合尾部直径25mm左右的滚花旋钮，单圈进给量刚好匹配手动转动一圈的切削深度。

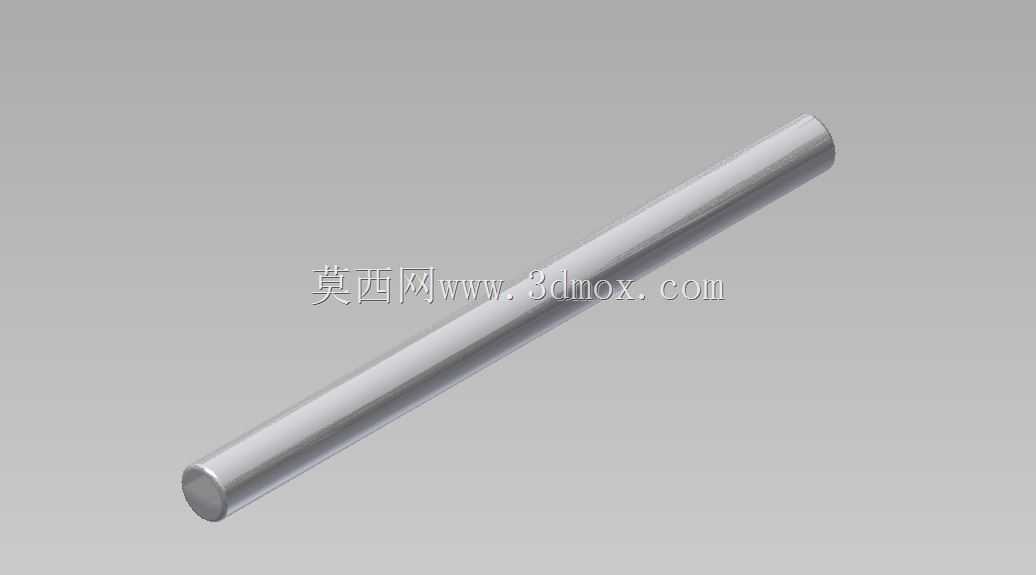

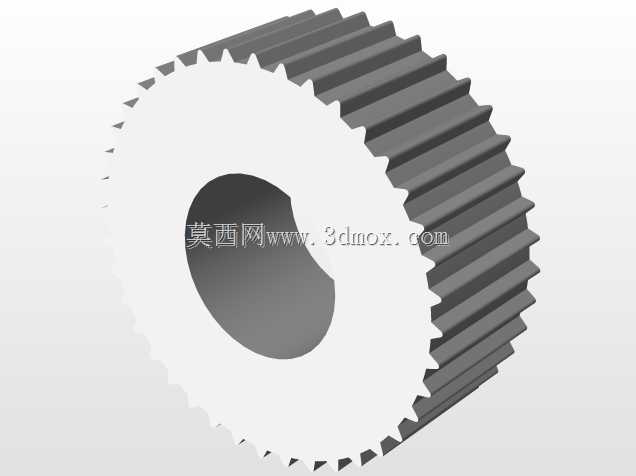

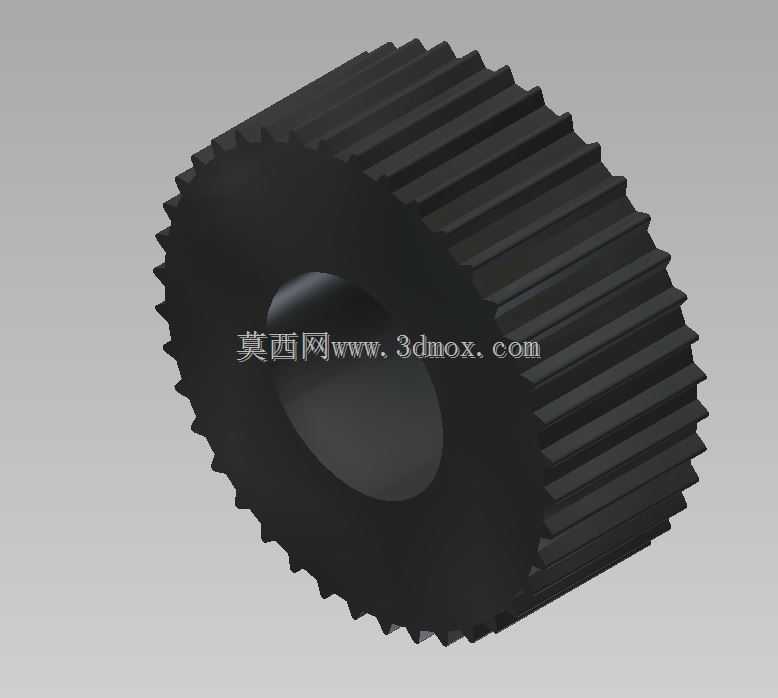

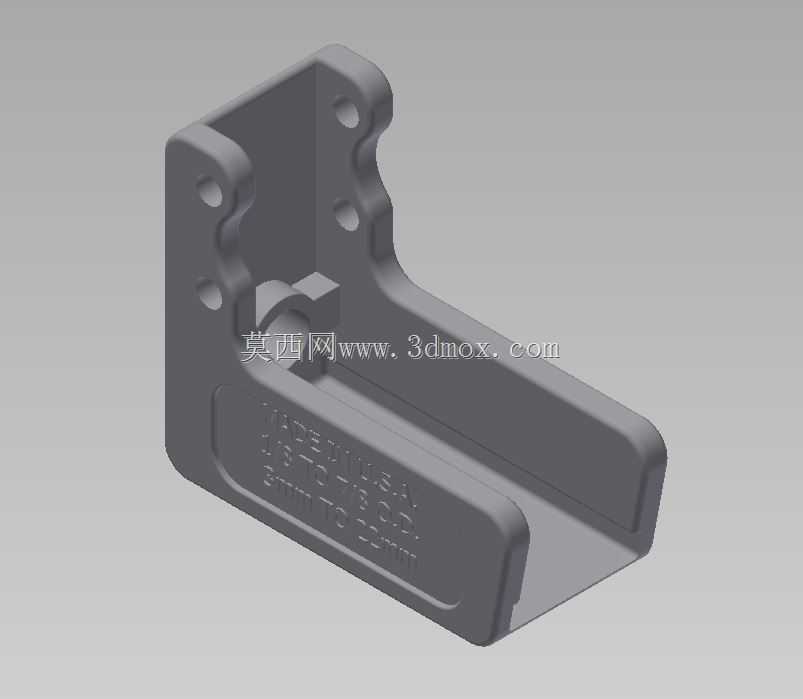

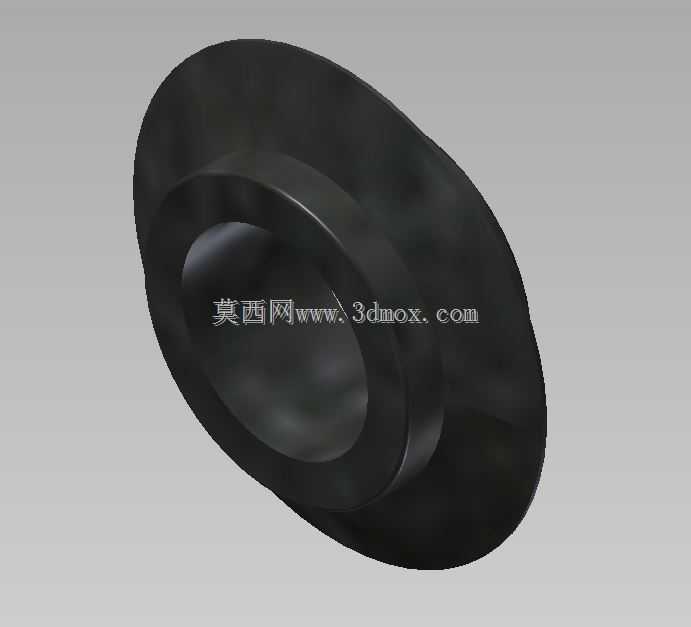

机架本体采用压铸锌合金成型，建模时需要注意壁厚的均匀性，主体壁厚控制在3mm左右，滚轮安装销孔、刀轮座滑槽的位置需要做局部加厚处理，避免受力时出现结构开裂；刀轮采用硬质合金材质，刃口角度设计为30度，既保证刃口的锋利度，又能兼顾刃口的抗冲击强度，避免切割较硬管材时出现崩口；支撑滚轮的表面做滚花处理，增加与管材外壁的摩擦力，防止转动工具时滚轮与管材之间出现打滑，影响切割效率。

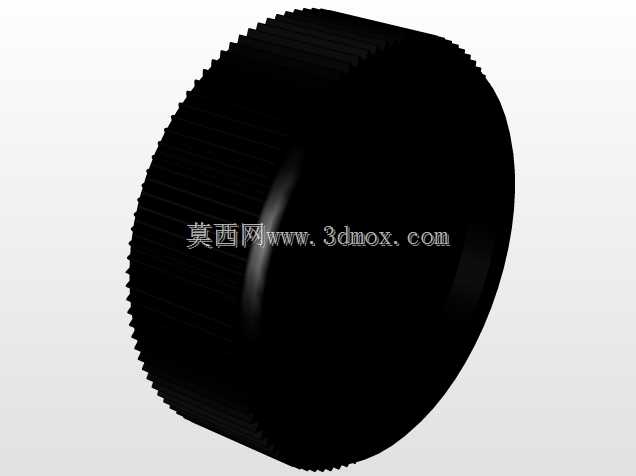

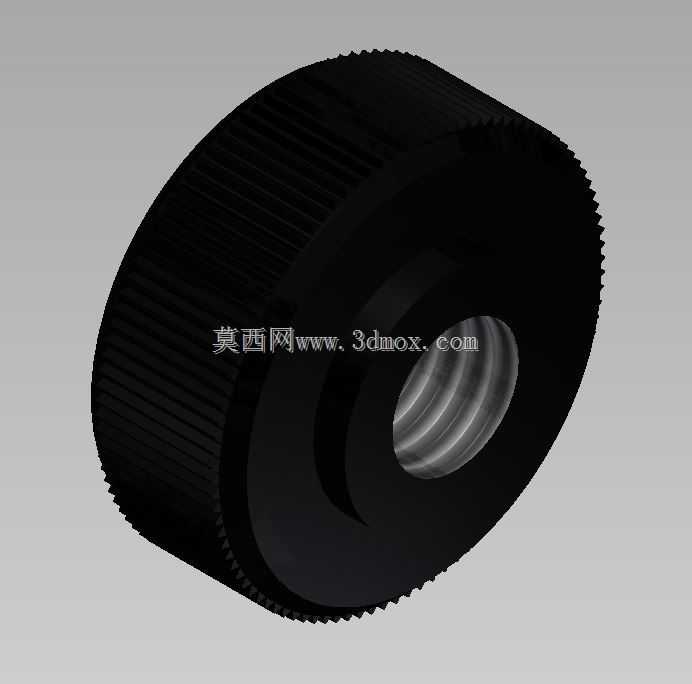

实际建模练习时可以发现，这类手动工具的结构看似简单，但每个配合尺寸都直接影响使用体验：比如C型开口的深度需要匹配最大切割管径，同时要保证机架的整体刚性，开口过深会导致机架受力时张开变形，开口过浅则无法适配大管径管材；刀轮座与机架滑槽的配合间隙需要控制在0.05mm以内，间隙过大会导致刀轮晃动，切口不平整，间隙过小则会出现进给卡滞的问题；尾部的滚花旋钮需要做防滑纹理设计，表面的滚花齿距控制在1mm左右，保证戴手套操作时也能稳定旋转调节。
