带法兰连接弯管应力分布仿真分析模型

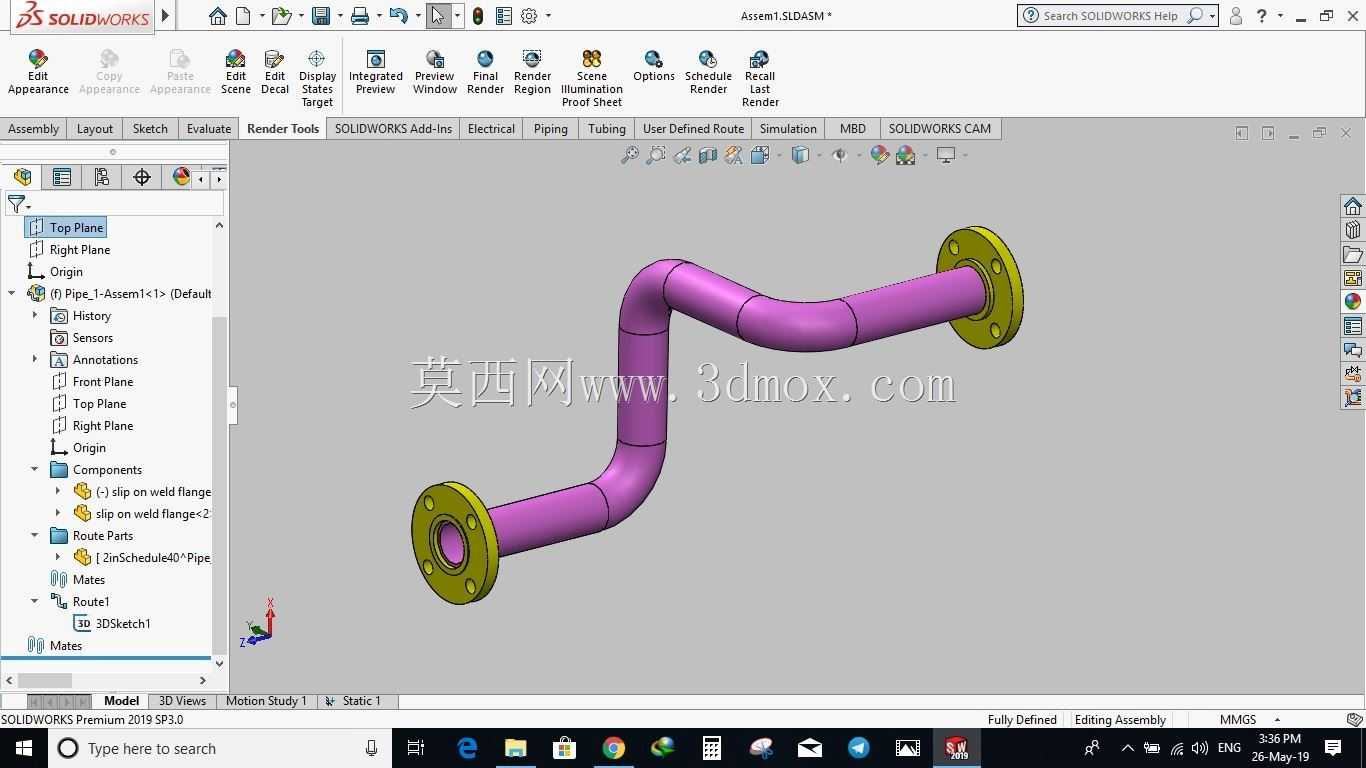

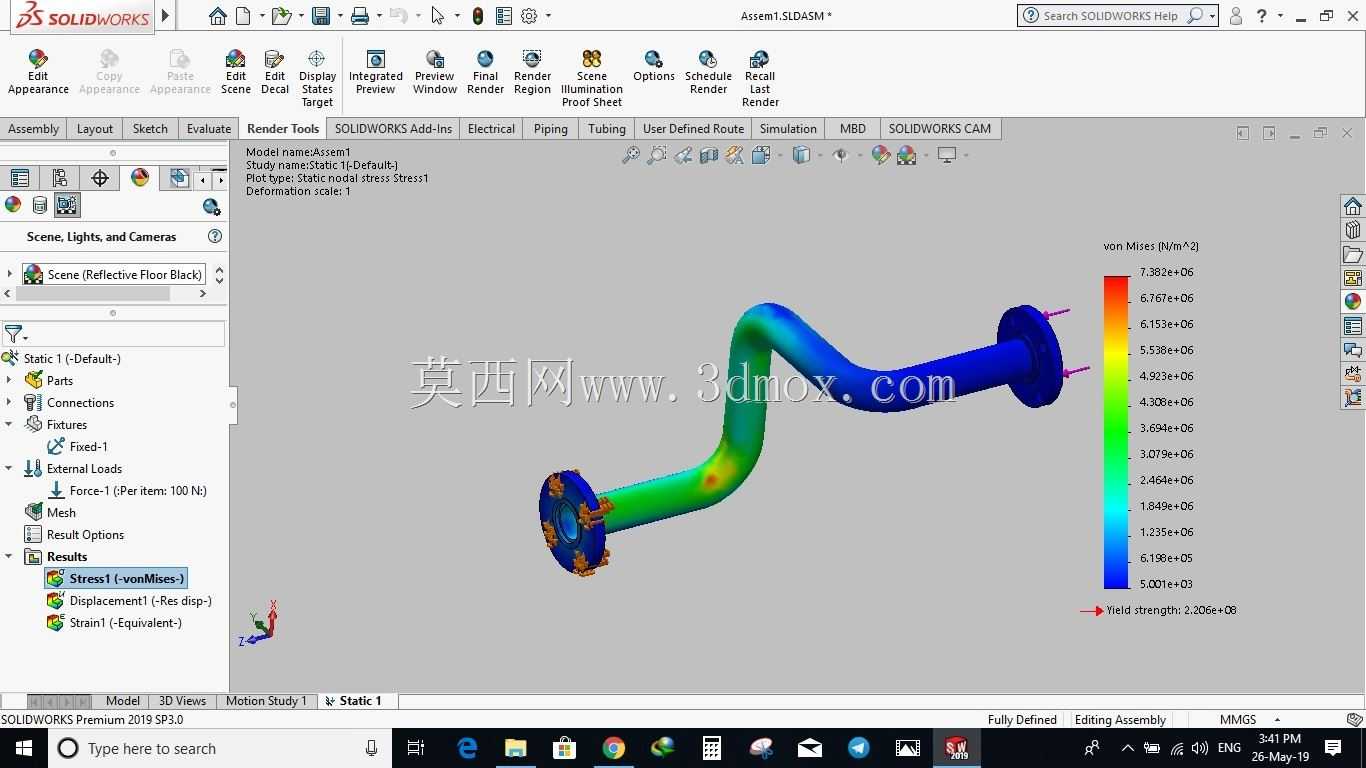

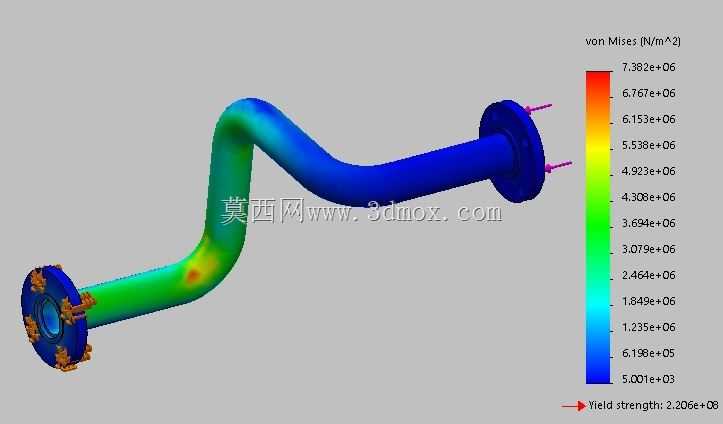

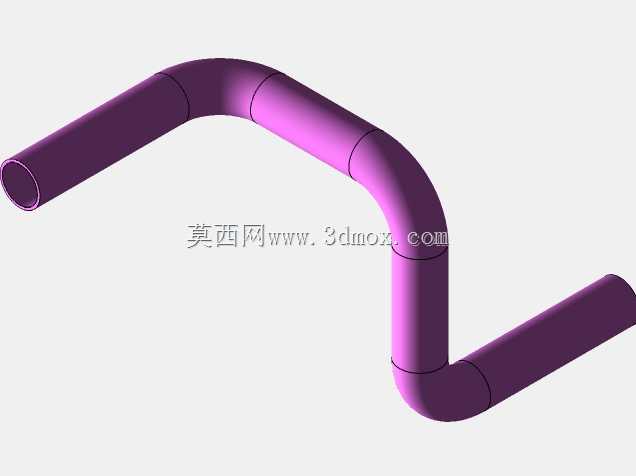

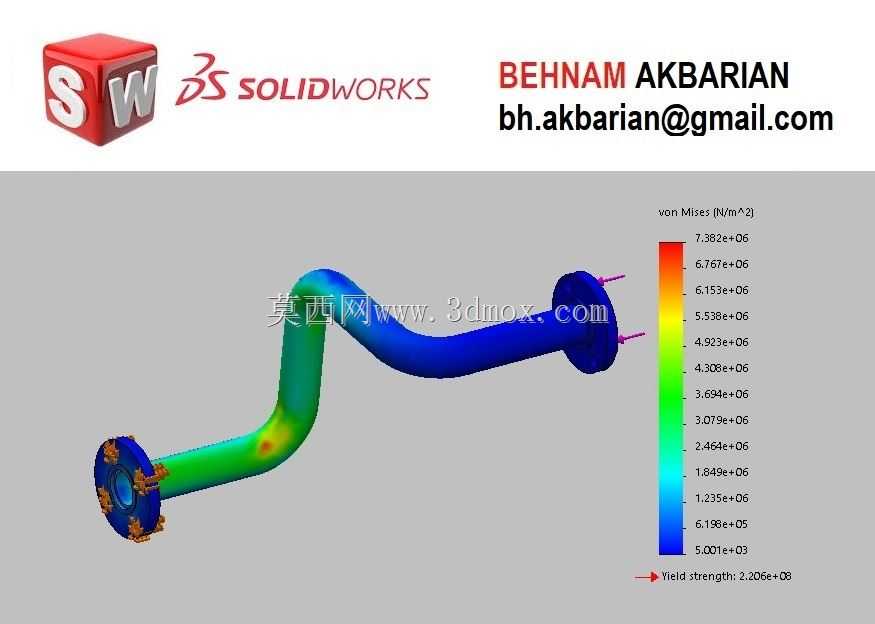

在化工流体输送、市政给排水、暖通空调管路、工业制程管线系统中，弯管段是管路应力集中的高发区域，受管内流体压力冲击、管路热胀冷缩位移、外部安装载荷叠加作用，弯管与法兰连接位置极易出现应力超限导致的密封失效、结构开裂问题，这类管路构件的应力校核是管路系统设计阶段必不可少的环节。该模型针对两端带标准法兰连接的S型弯管开展应力仿真分析，完整还原了弯管的空间走向、法兰螺栓连接结构细节，仿真结果通过云图直观呈现不同位置的von Mises应力分布梯度，可清晰识别弯管圆弧过渡段、法兰与管体焊接位置的应力集中区域，为管路结构优化提供量化参考。从设计思路来看，建模阶段优先保证管路通径、弯曲半径、法兰密封面尺寸、螺栓孔分布参数符合工程实际安装要求，弯管段的弯曲半径取值兼顾管路空间布局需求与流体流动阻力特性，避免过小弯曲半径导致的流体湍动加剧与局部应力陡增；法兰结构采用标准凸面密封形式，螺栓孔位置度、法兰厚度尺寸匹配对应压力等级的管路设计规范，可直接对接同规格的管路法兰完成装配。安装边界层面，两端法兰的螺栓连接孔位可作为固定约束参考，仿真过程中还原了管内均布压力载荷、法兰端面螺栓预紧力的共同作用，应力云图标注的屈服强度参考线可直接用于判断结构是否满足强度设计裕度要求，设计人员可根据应力分布结果调整弯管壁厚、优化圆弧过渡曲率，或是在高应力区域增设加强结构，在保证结构强度的前提下控制构件重量与材料成本。对于管路设计从业者而言，这类应力分析模型可帮助快速掌握弯管类构件的载荷传递规律，理解不同结构参数对应力分布的影响趋势，在实际项目中可参照该分析逻辑完成不同走向、不同压力等级管路的强度校核工作，避免因应力考虑不足导致的管路泄漏、结构断裂等工程故障，提升管路系统运行的可靠性与服役寿命。
