模块化小型皮带输送机组装结构三维设计

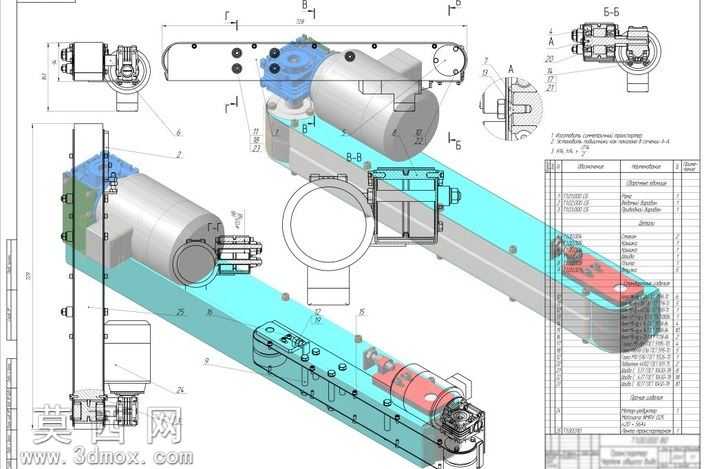

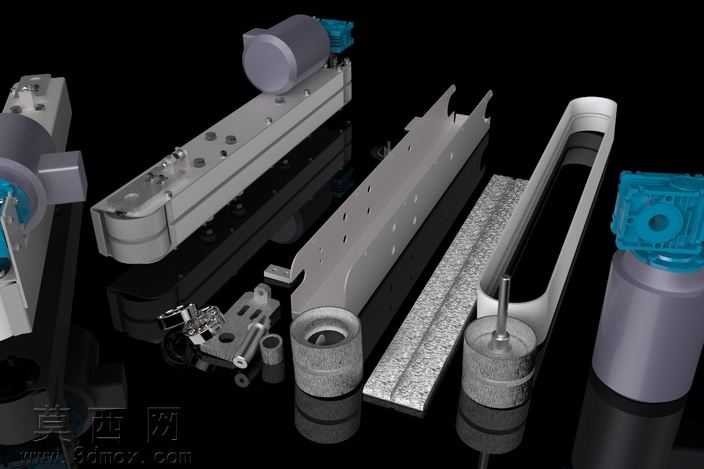

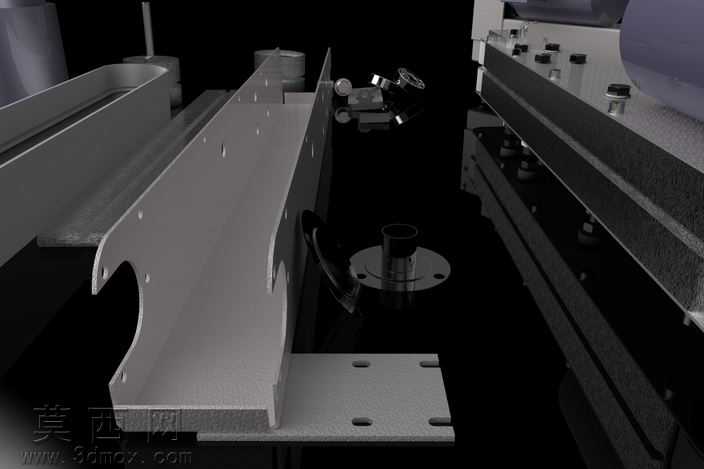

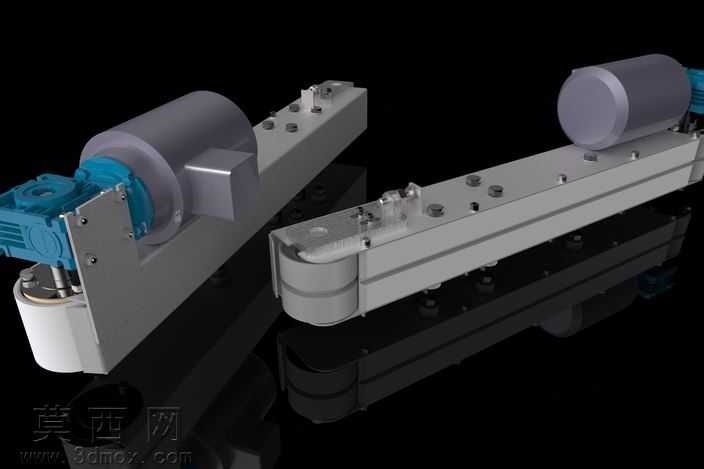

本作品为模块化小型皮带输送机的全套三维结构设计，采用三维机械设计软件完成全参数化建模，通过爆炸视图的渲染形式清晰呈现设备的全部组成构件与装配逻辑。建模过程中严格遵循机械加工与装配的公差规范，对每一个零部件的尺寸、配合关系进行了精准定义，确保各组件可完成虚拟装配验证，不存在干涉错位问题。渲染阶段针对不同材质的构件做了差异化的材质属性设置：驱动电机外壳采用磨砂金属材质搭配哑光漆面效果，还原工业电机的真实质感；输送机架体采用阳极氧化铝型材与冷轧钢板材质，分别赋予银白磨砂金属与深灰喷塑的材质表现，清晰区分不同构件的材质属性；传动辊筒、张紧组件等机加工零件赋予光亮金属切削质感，皮带构件采用哑光橡胶材质，表面添加细微的颗粒纹理提升真实感；端部的蓝色端盖采用工程塑料材质，设置半哑光的塑料反光属性，让不同构件的视觉区分度清晰直观。从结构设计来看，该输送机采用分体式模块化设计思路，将整体设备拆分为驱动单元、机架主体、张紧调节单元、输送承载单元、侧边防护组件五个独立模块，驱动单元集成了伺服电机、减速箱与主动辊筒，可独立拆卸维护；张紧单元设置了腰型调节孔与调节螺栓结构，可快速调整皮带张紧度，适配不同长度的输送需求；机架主体预留了多组安装孔位，可灵活加装挡边、传感器支架、工件定位治具等拓展配件，适配不同的生产输送场景。设计过程中充分考虑了小型输送设备的通用性需求，所有标准件均采用国标通用规格，非标准件的结构设计兼顾了加工工艺性，避免出现无法加工的复杂曲面与特殊结构，同时对各运动部件的配合间隙做了合理预留，确保设备运行过程中不会出现卡滞、磨损过快的问题。爆炸视图的呈现方式完整拆解了从动力输入到物料承载的全部传动路径，清晰展示了电机动力如何通过减速箱传递至主动辊筒，再通过摩擦力带动皮带实现物料输送的完整机械逻辑，也直观呈现了各紧固件、定位件的安装位置与装配顺序，可直接用于设备的装配指导、结构优化与教学演示场景。
