二分之一英寸全流道不锈钢球阀结构设计

　　这款内螺纹连接的全流道球阀，在民用给排水、轻工流体输送、小型化工支路、暖通空调管路系统中都有广泛适配场景，尤其适合对通径损失要求低、需要频繁快速启闭的管路节点。作为两片式结构的手动球阀，它的核心功能是通过带通孔的球体旋转90度，实现管路介质的通断控制，全流道设计让球体通孔与管路通径完全一致，介质流经时几乎没有压损，也不容易在阀腔内部残留介质，适合输送洁净水、低压蒸汽、弱腐蚀性流体以及部分粘稠性介质。从设计思路来看，两片式阀体结构通过螺纹紧固将左右阀体组合，中间夹持密封阀座，相比一片式结构，加工装配难度更低，后期维护更换密封件也更方便，不需要将整个阀门从管路上完全切割拆除就能拆解检修。蝶形手柄的设计是这款球阀的典型特征，

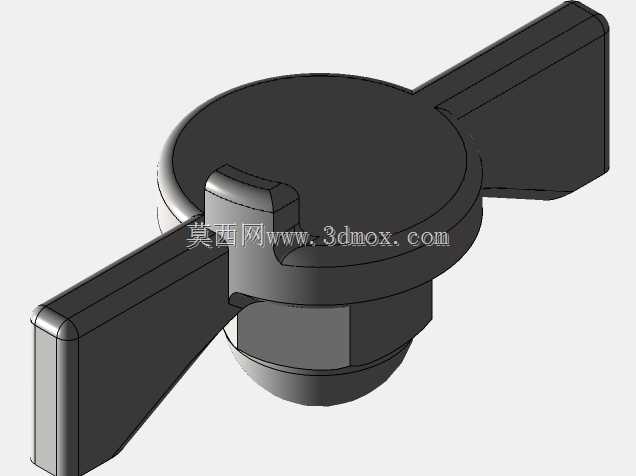

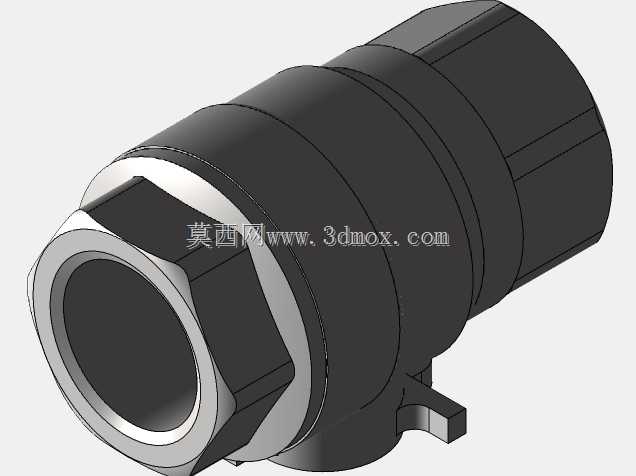

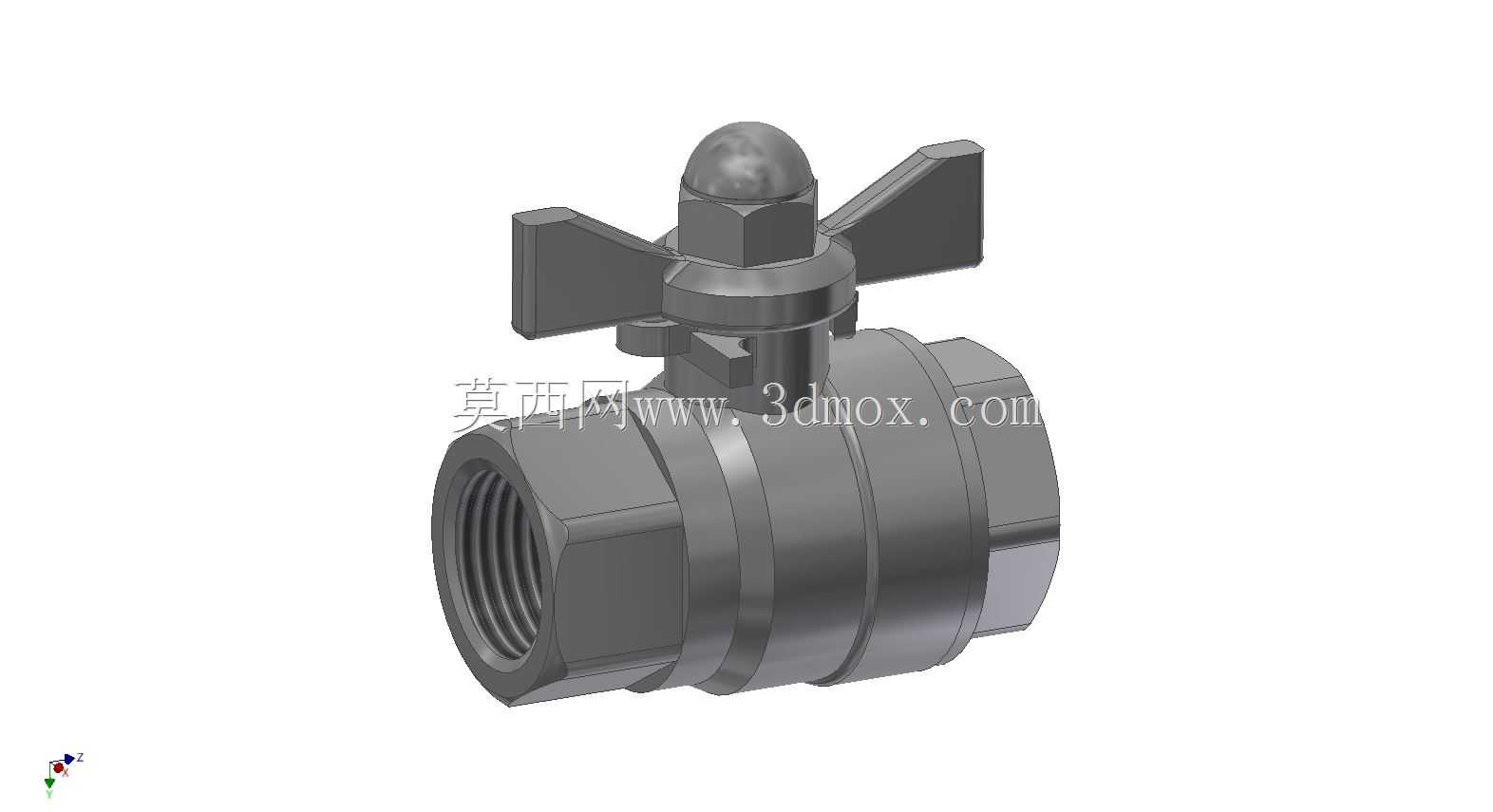

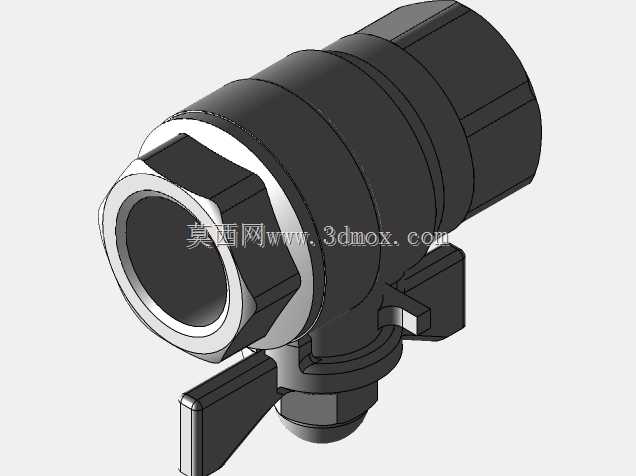

　　相比常规长手柄，蝶形手柄占用的操作空间更小，在管路排布密集、周边操作间隙有限的场景下，操作人员不需要太大的转动空间就能完成启闭操作，手柄端部的圆弧凸起也能避免操作时划伤手部，同时手柄与阀杆的连接采用扁方定位，装配时直接套入后用顶部螺母锁紧即可，传动间隙小，开关定位准确，不会出现手柄打滑导致的开关不到位问题。安装边界上，这款阀门采用1/2英寸BSPF内螺纹连接，也就是符合ISO 228-1标准的直管内螺纹，适配同规格的外螺纹管路接头，安装时不需要额外焊接，只需要在螺纹处缠绕密封带或者加装密封垫片就能完成密封连接，安装方向不受介质流向限制，水平、垂直管路都可以安装，只需要预留出手柄旋转90度的操作空间即可。

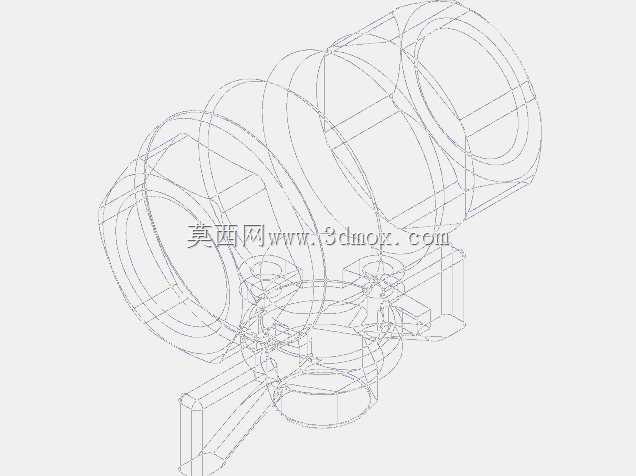

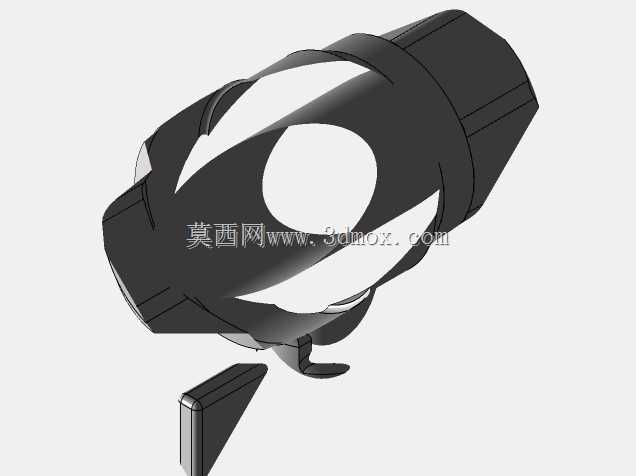

　　阀体采用CF8M也就是316不锈钢材质铸造，相比普通304不锈钢，它的耐腐蚀性更好，能够耐受弱酸弱碱介质的长期侵蚀，适用的工作温度范围覆盖-25摄氏度到180摄氏度，公称压力等级达到PN63，也就是能够承受63巴的工作压力，在中低压管路系统中有着足够的安全余量。密封结构上，阀座采用软质密封材料紧贴球体表面，关闭时能够实现零泄漏，阀杆部位采用多重密封结构，防止介质从阀杆与阀体的配合间隙处渗漏，长期使用也不容易出现外漏问题。在三维建模过程中，需要重点关注阀体两片结合面的平面度公差、球体的圆度与表面粗糙度要求、阀杆与阀体配合部位的同轴度，这些尺寸公差直接影响阀门的密封性能与操作扭矩，内螺纹的加工精度也需要严格对应标准要求，避免安装时出现螺纹配合过松或者过紧的问题，手柄的转动角度需要做机械限位，确保球体刚好旋转90度时到达全开或者全关位置，避免过度旋转导致密封面磨损。
