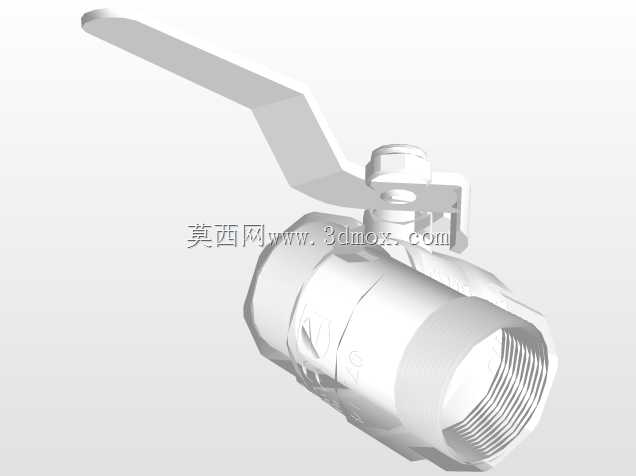

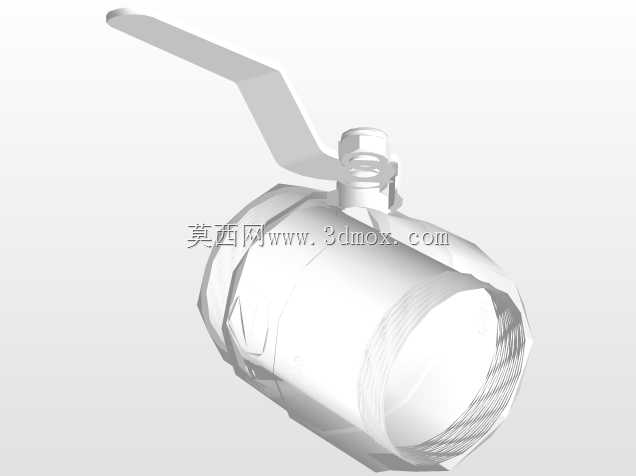

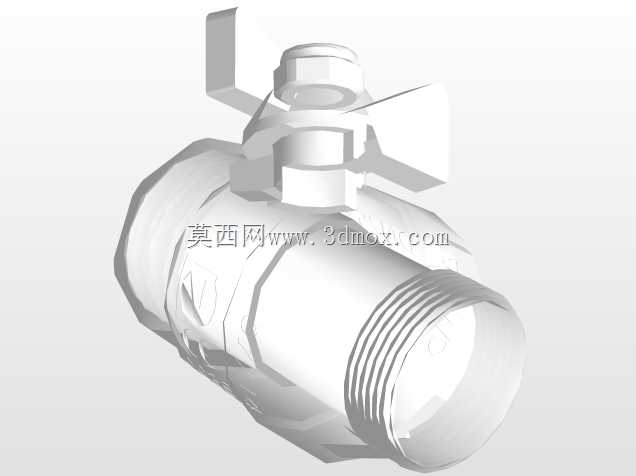

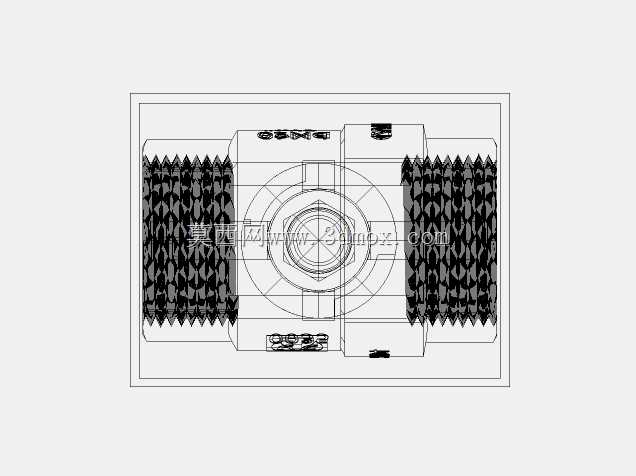

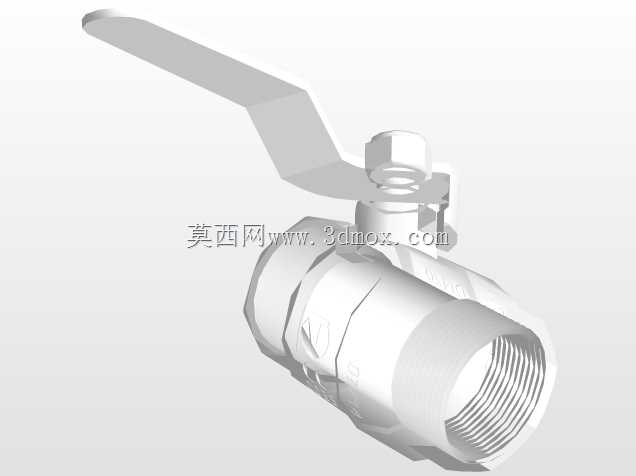

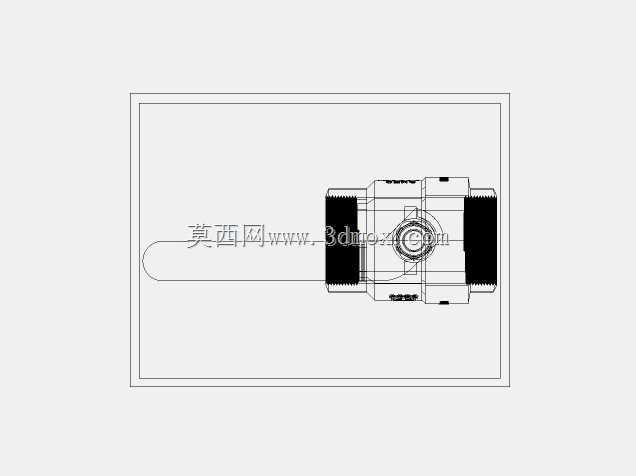

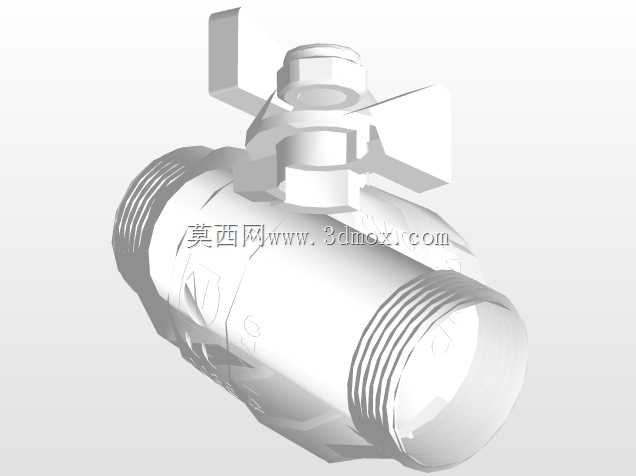

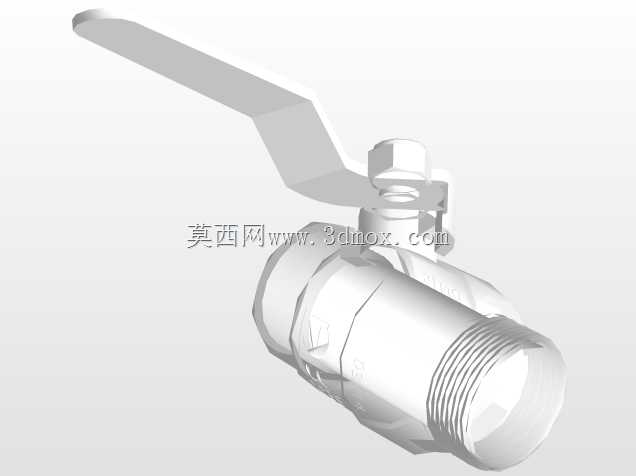

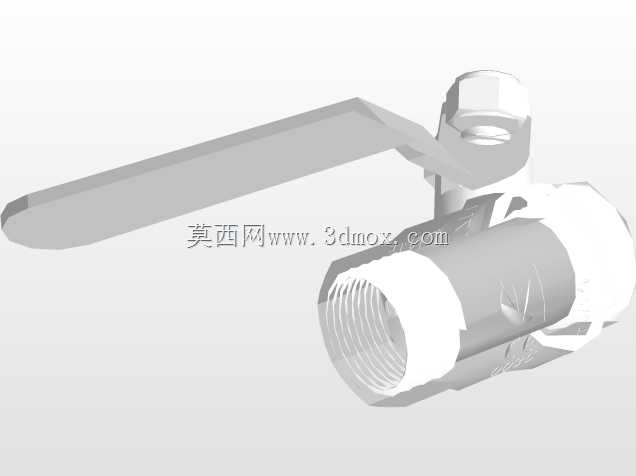

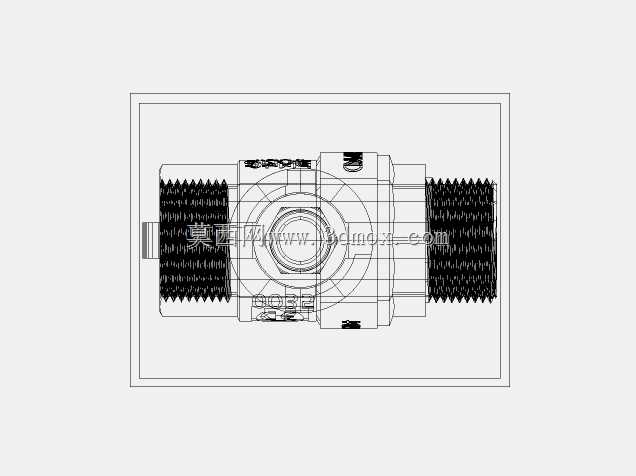

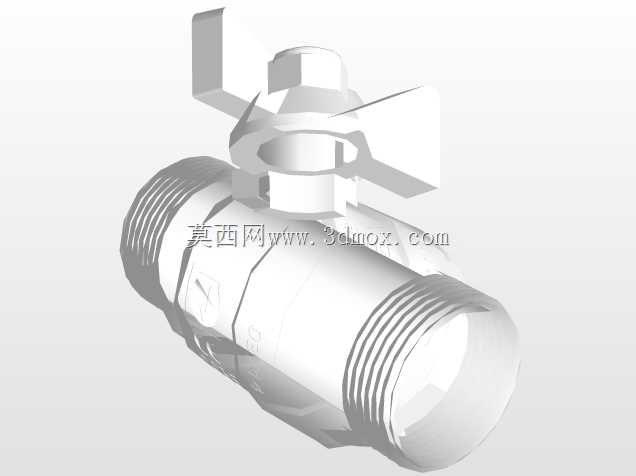

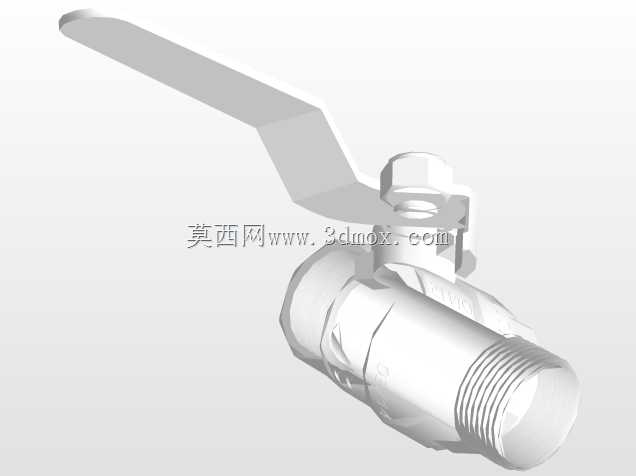

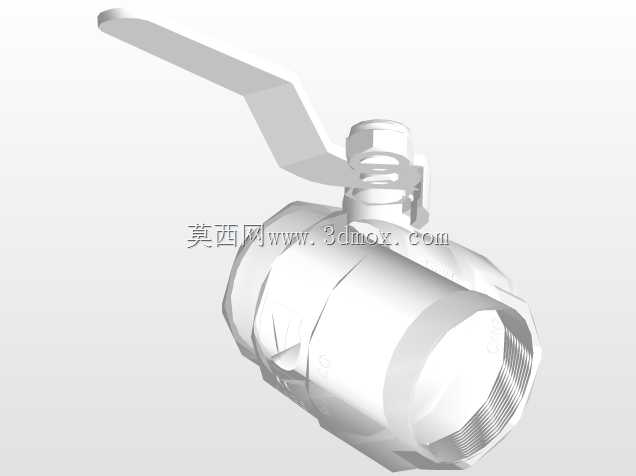

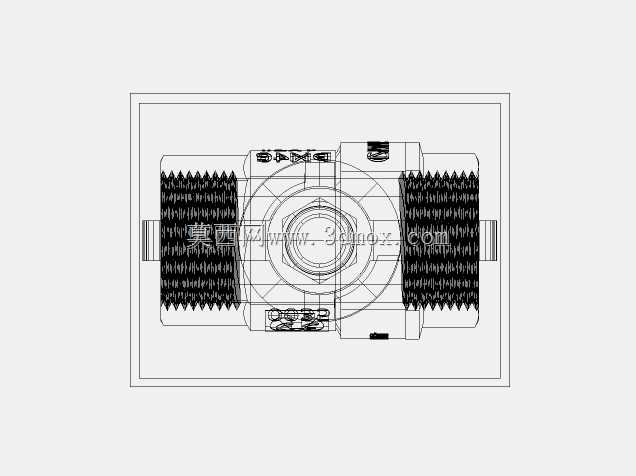

黄铜手柄式球阀结构三维设计

在民用给排水、暖通供热、小型工业流体输送管路的布设场景里，这类手动黄铜球阀是管路通断控制的核心基础构件，日常运维、管路改造、设备配套选型过程中，结构工程师经常需要调用精准的三维模型来完成管路干涉检查、安装空间预留、操作手柄行程验证等工作，避免现场安装时出现操作空间不足、与周边管路构件磕碰的问题。从实际功能来看，这款球阀依靠带通孔的球体绕阀杆轴线旋转90度即可实现管路的全开或全关，全开状态下流道与管路通径完全对齐，流体阻力极小，不会造成明显的压降，适合对通流效率有要求的冷热水、低压燃气、压缩空气等介质输送场景，日常操作仅需扳动手柄即可完成状态切换，手柄与球体的联动结构做了限位设计，旋转到全开或全关位置时会有明确的卡位反馈，操作人员无需额外观察阀位标识就能快速判断阀门状态。从设计思路层面拆解，这款球阀的整体结构做了紧凑化处理，阀体采用黄铜锻压成型的结构，相比铸造阀体材质密度更高，承压能力更强，表面的黄铜本色处理也能适配多数明装管路的外观需求，不会出现锈蚀掉漆的问题；球体与阀体之间的密封结构采用软质密封件贴合，密封面的接触压力经过结构优化，既保证关闭状态下无渗漏，又不会因为密封过紧导致操作力矩过大，日常手动操作无需借助额外工具就能轻松扳动。安装边界方面，这款球阀的两端接口采用标准管螺纹设计，匹配常规民用及小型工业管路的连接尺寸，建模时已经预留了螺纹旋合的长度空间，管路设计时直接匹配对应通径的管材接口即可完成装配；手柄的旋转行程做了全路径的空间校核，当手柄处于与管路平行的全开位置时，手柄外沿到阀体中心的距离为最大操作占用空间，布设周边管路或固定支架时需要避开这个扇形操作区域，保证日常开关操作时不会被周边构件阻挡；阀体本身的轴向长度控制在较短的尺寸范围内，适合安装空间局促的管路节点，比如厨卫管路的转角位置、暖通分集水器的支路接口处，不需要额外预留过长的安装段就能完成装配。另外模型还原了阀体与手柄连接位置的阀杆密封结构，做结构受力分析时可以直接提取对应部位的配合尺寸，验证长期操作后的密封可靠性，球体的流道通孔尺寸与公称通径完全一致，做流体仿真分析时可以直接提取流道模型，不需要额外修正通径尺寸，能大幅减少前期设计阶段的重复建模工作量。
