PN16黄铜内螺纹闸阀结构设计

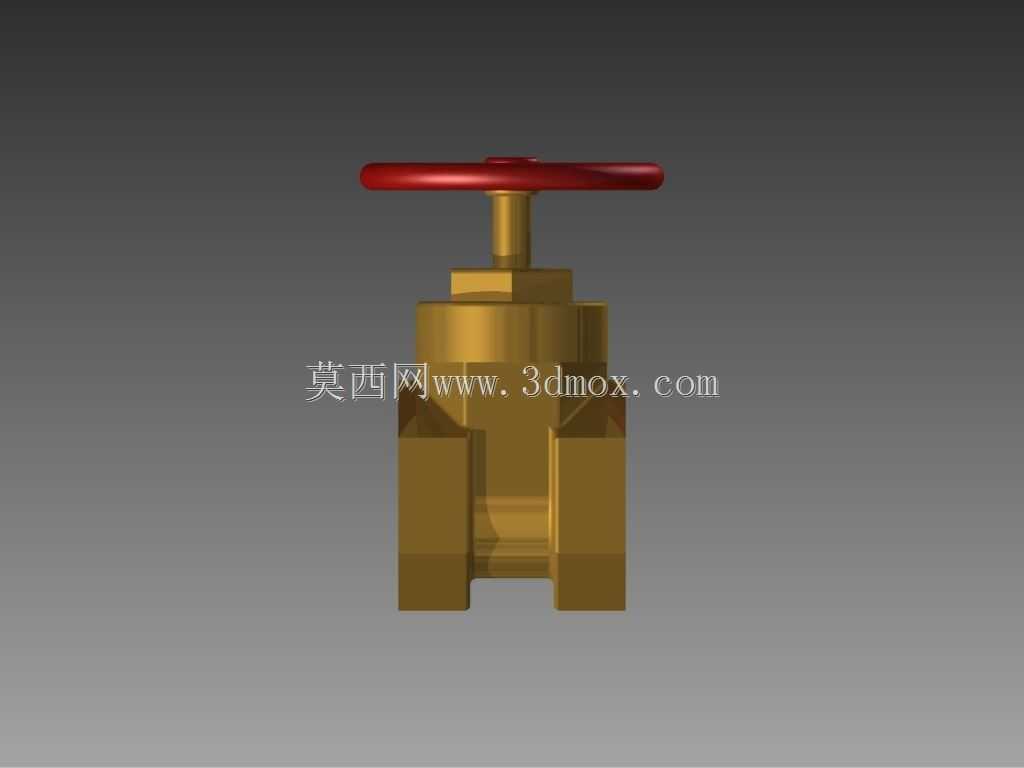

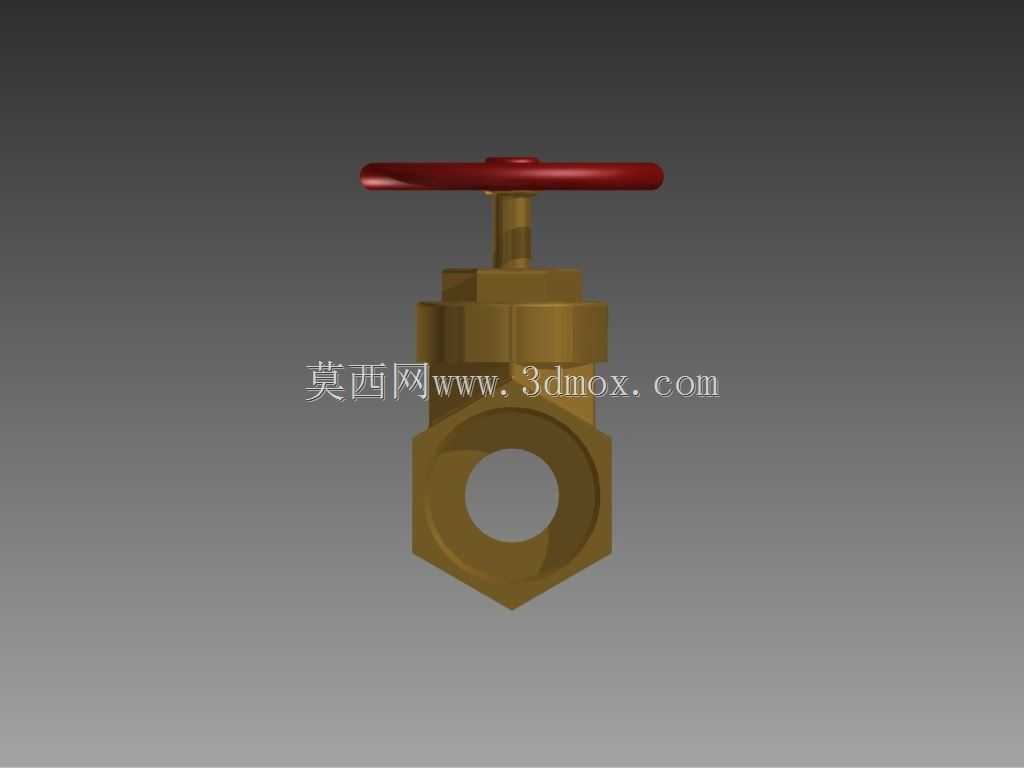

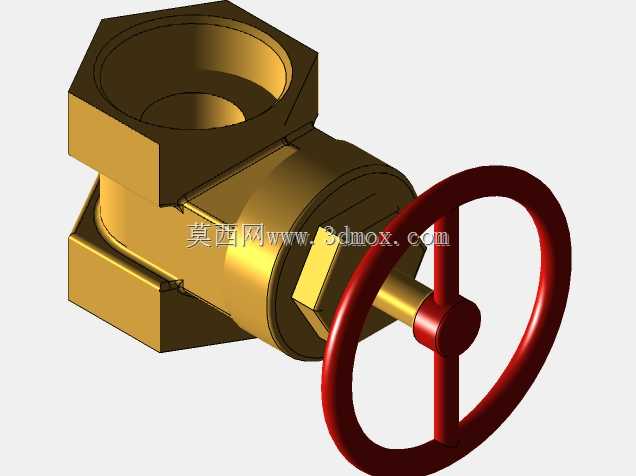

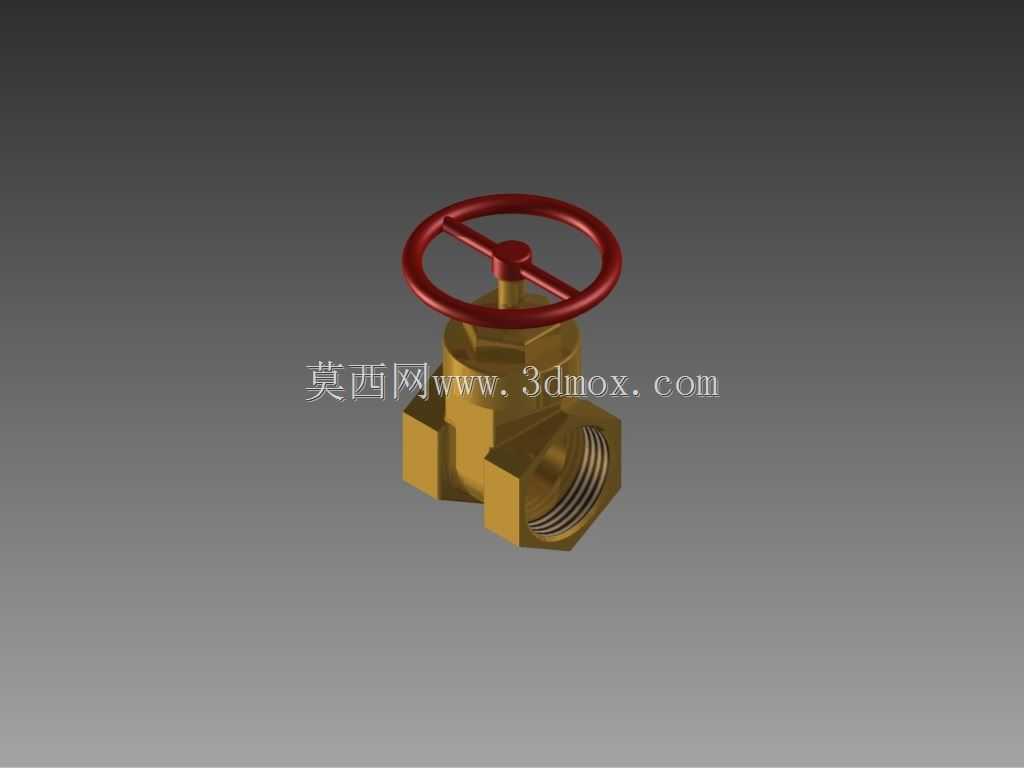

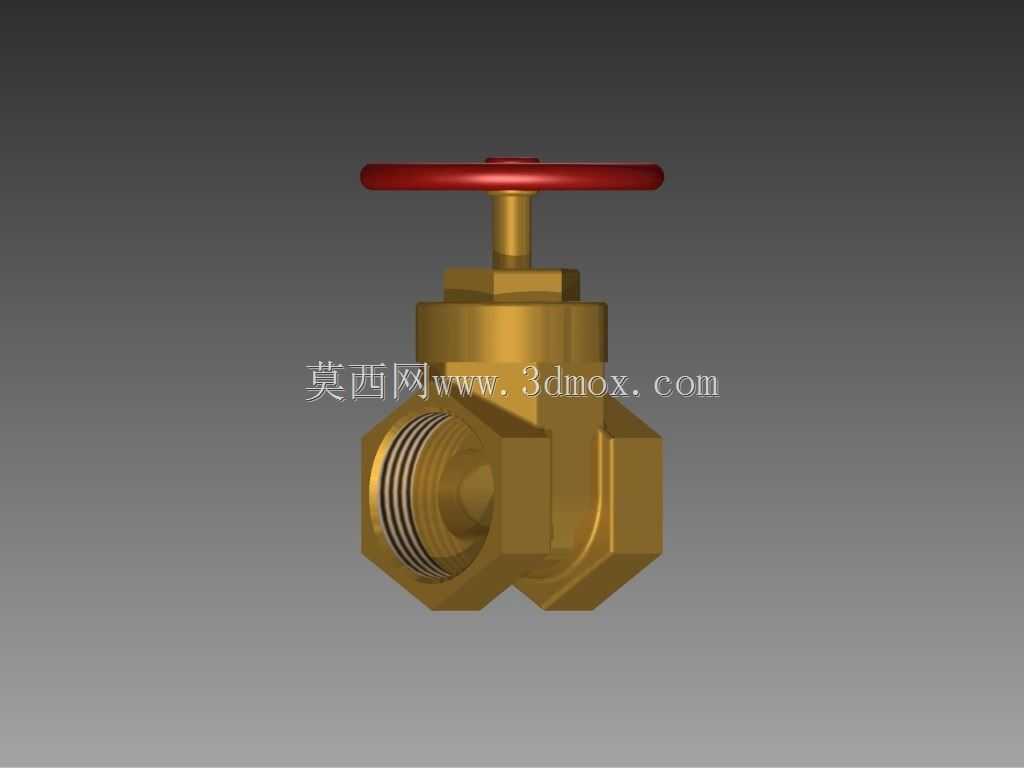

这款PN16压力等级的黄铜闸阀，主要面向民用给排水、小型暖通空调管路、低压压缩空气支路等场景的流体通断控制，日常工况下不承担流量调节功能，仅做全开全关的截流使用，避免半开状态下阀板受介质长期冲蚀导致密封面损坏。从结构设计来看，阀体采用锻造黄铜一体成型，相比铸造件材质致密性更好，承压时的应力分布更均匀，能稳定适配16bar的公称工作压力，阀体两侧的内螺纹接口直接对应1英寸管路的安装尺寸，安装时无需额外转接接头，可直接与同规格镀锌钢管、PPR外螺纹接头旋接，安装边界预留的扳手操作空间充足，不会出现相邻管路干涉的问题。手轮采用红色酚醛树脂材质，轮辐的握持弧度贴合手动操作的施力角度，开关阀时的力矩传递直接，阀杆与手轮的连接采用扁方定位，长期使用也不会出现打滑空转的情况。阀杆密封采用多层填料压盖结构，日常维护时无需拆解阀体，仅需拧紧压盖螺母即可补偿填料磨损带来的泄漏问题，降低后期运维的拆解成本。阀板采用平行式双密封面结构，全开状态下阀板完全升入阀腔上部的容置空间，流道完全贯通，介质流经时的阻力系数极低，不会产生明显的压降，也不容易在阀腔内部积存杂质，适合输送清水、无强腐蚀性的低压流体。设计过程中特意将阀腔底部的流道做了圆弧过渡处理，避免直角结构带来的介质紊流，同时减少杂质沉积的死角，长期使用也不会出现阀板卡滞的问题。整体外形结构紧凑，手轮的最大回转半径控制在合理范围内，安装在狭窄的管路井道、设备夹层内也能顺利完成开关操作，阀体外部的六角结构刚好适配普通活动扳手的夹持尺寸，安装紧固时无需专用工装，普通管道工即可完成装配作业。密封面的配合精度经过反复校核，全关状态下的密封比压满足低压工况的零泄漏要求，不会出现内漏串水的问题，阀杆的升降行程经过精准计算，全开位置有明确的行程限位，避免操作时过度旋紧导致阀板顶死损伤密封面。
