带操作手柄的三通式铸钢球阀结构

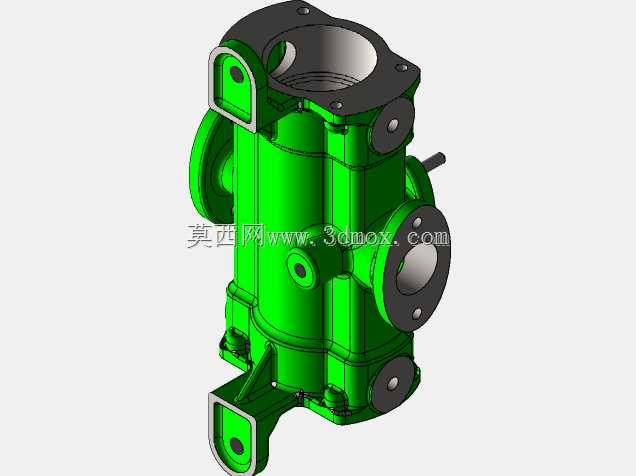

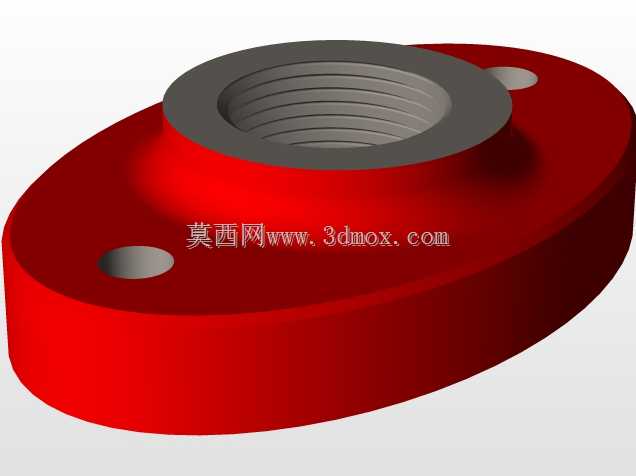

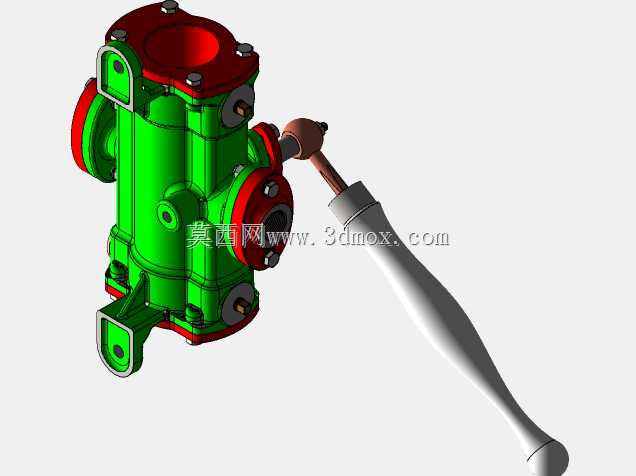

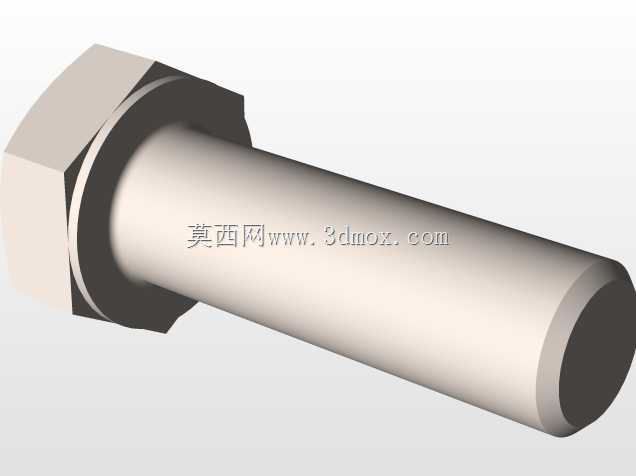

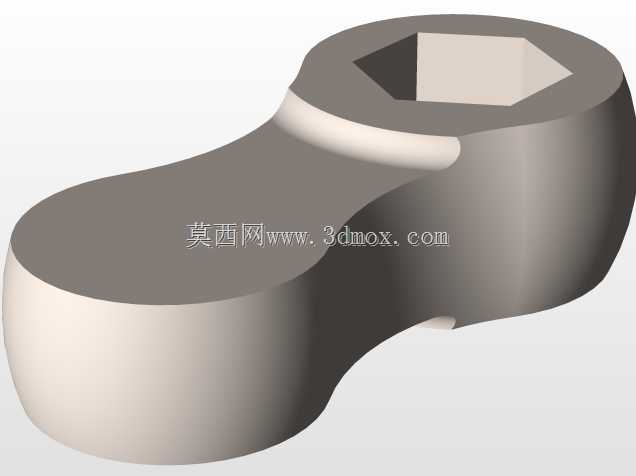

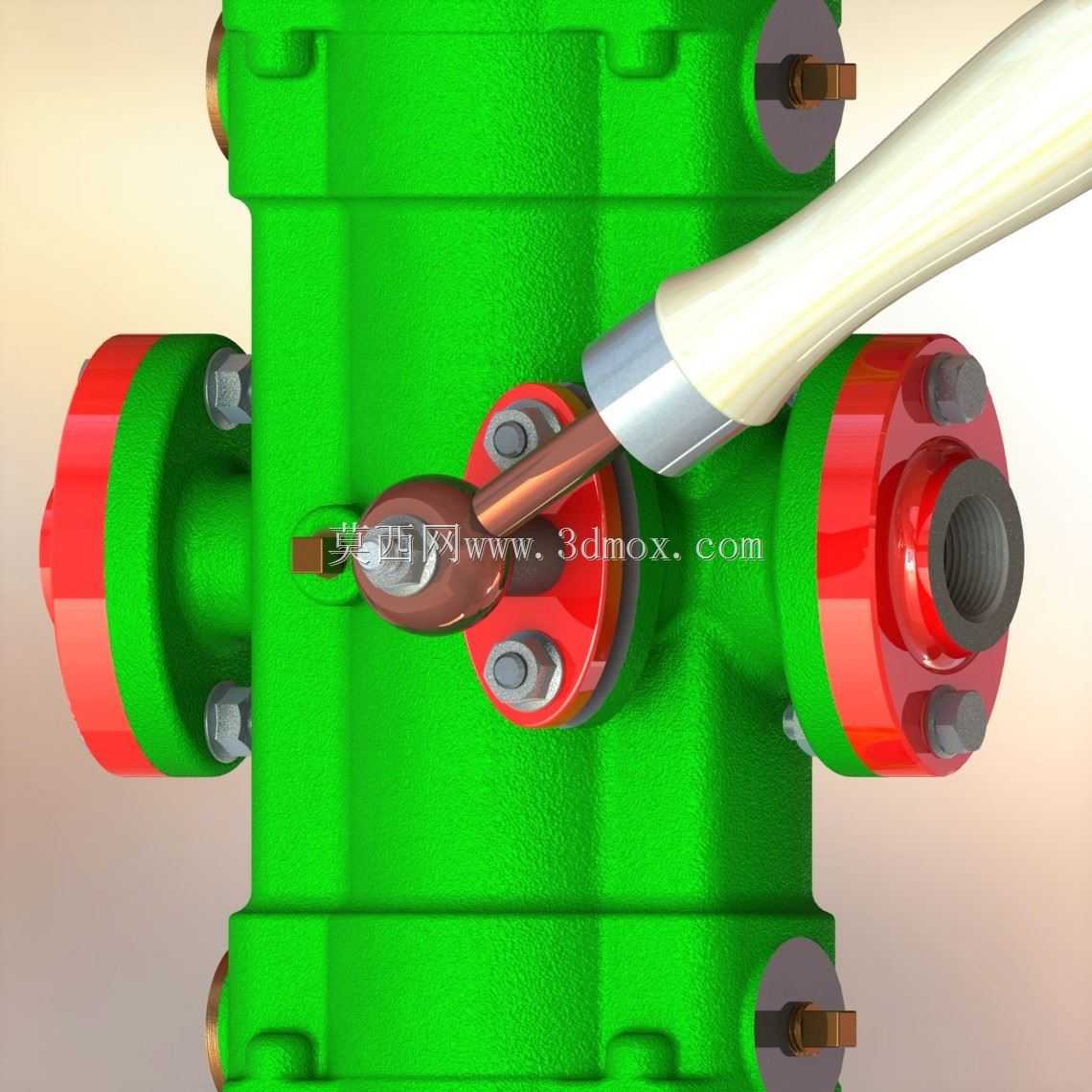

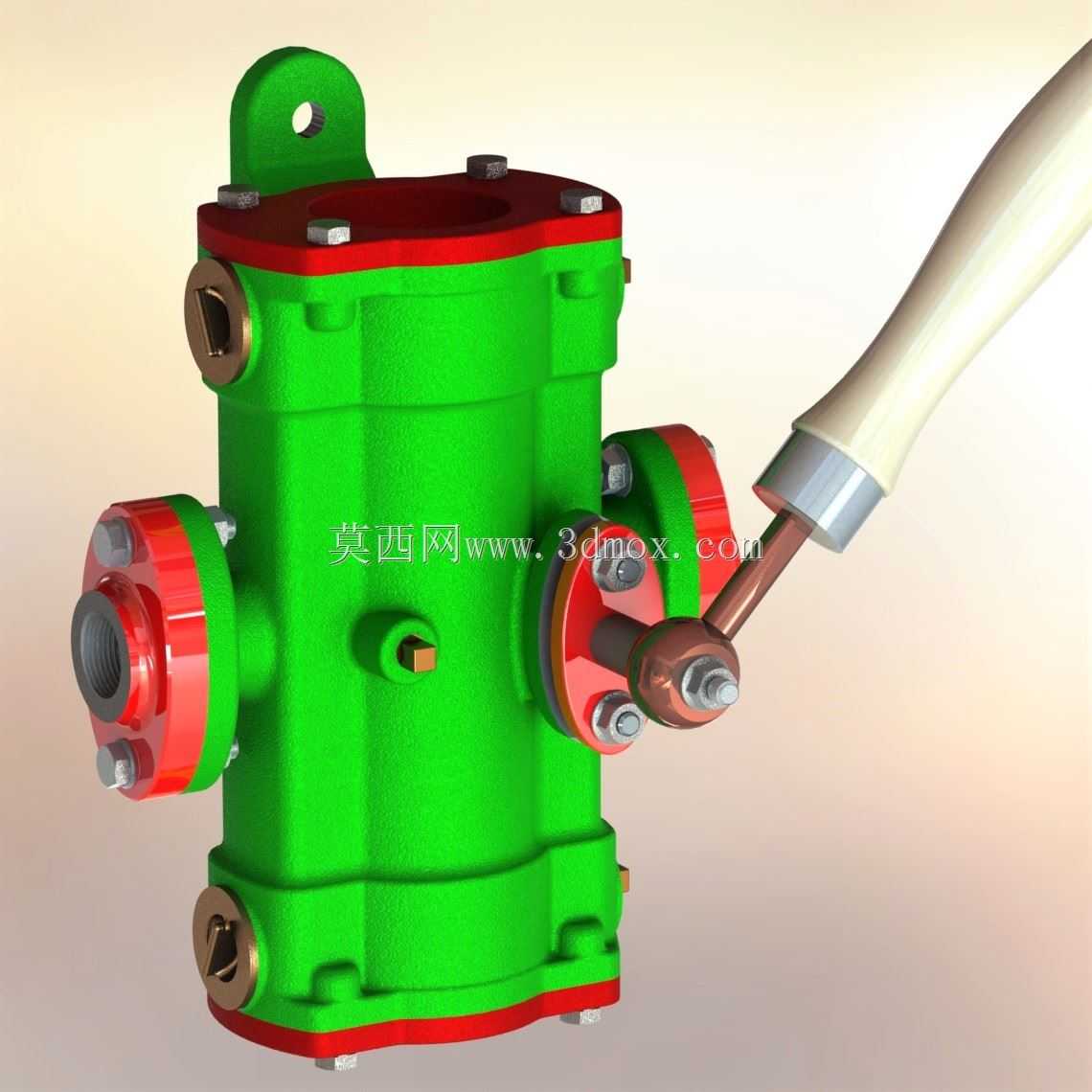

这款手动三通球阀的结构设计，核心围绕多通路流体换向的工况需求展开，阀体采用三通对称布局，可实现三条管路间的介质流向切换，或是单路进双路出的分流调节，在化工流体输送、车间循环水支路切换、小型液压站油路控制场景中应用广泛，相比两通阀组搭配的管路方案，能减少管路接头数量，降低介质泄漏的潜在风险点。从结构细节来看，阀体主体采用等径通腔设计，介质流经时的流阻更小，不会出现通径突变带来的压损激增问题，三个接口端均采用法兰连接结构，法兰端面的密封槽预留了标准垫片安装空间，螺栓孔位的分布完全匹配同压力等级的通用管路法兰，安装时无需额外加工转接件，直接对接现有管路即可完成装配，安装边界上，三个法兰端面的同轴度公差控制在0.1mm以内，避免对接后出现管路别劲、密封面压合不均的问题。操作端采用加长木质绝缘手柄，手柄与阀杆的连接部位设置了防松锁止结构，手柄扳动的旋转角度对应阀芯的三个导通工位，每个工位都有定位卡点，操作时能清晰感知到位反馈，避免出现半开半关导致的阀芯冲蚀问题。阀芯采用浮动式密封结构，密封件嵌装在阀芯与阀体的配合面内，介质压力越高，密封面的贴合度越好，低压工况下也能依靠密封件的预紧力实现零泄漏。阀体外部的加强筋布局沿着介质压力的受力方向分布，在不额外增加阀体壁厚的前提下，提升了阀体的承压能力，可满足中低压管路的长期使用需求。阀杆部位设置了双重密封结构，外层为防尘圈，阻挡管路外部的粉尘、杂质进入阀杆配合间隙，内层为耐介质腐蚀的密封圈，防止介质沿阀杆间隙向外渗漏，日常维护时仅需更换密封件即可，无需整体拆解阀体，降低了后期运维的工作量。整体结构的尺寸设计充分考虑了狭小管路空间的安装需求，手柄的操作空间预留充足，扳动手柄时不会与周边管路、支架发生干涉，适配多数工业现场的管路改造、新建设备的流体控制单元选型需求。
