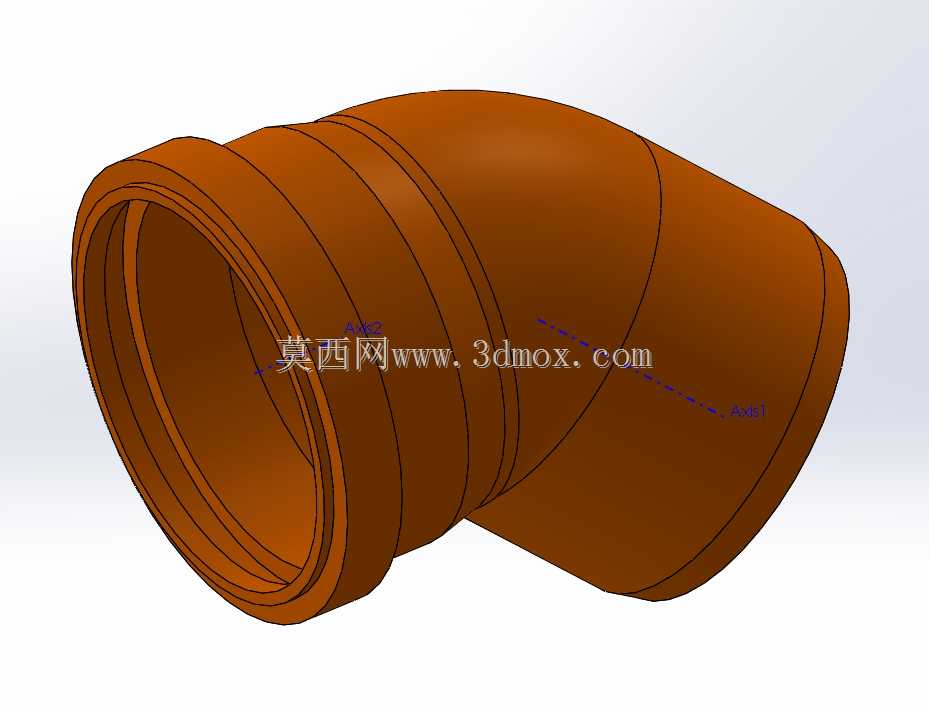

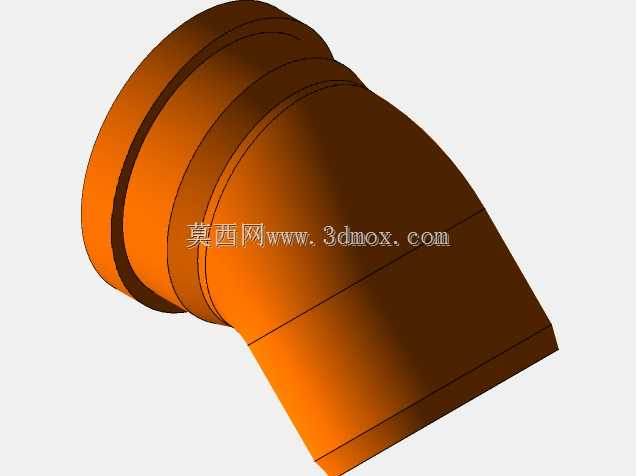

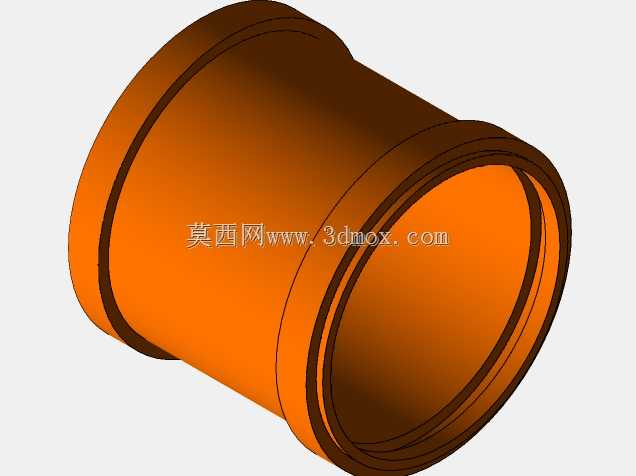

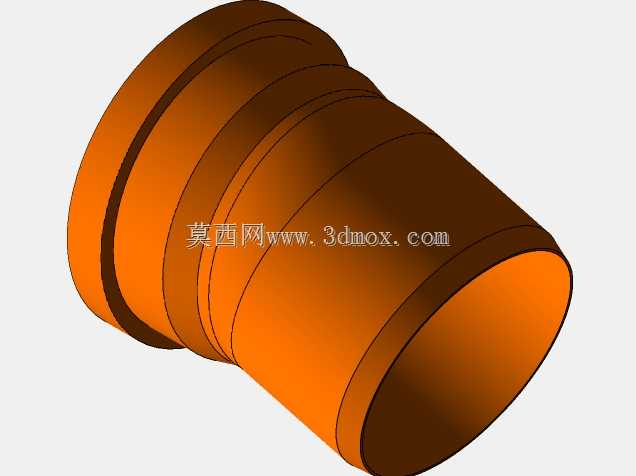

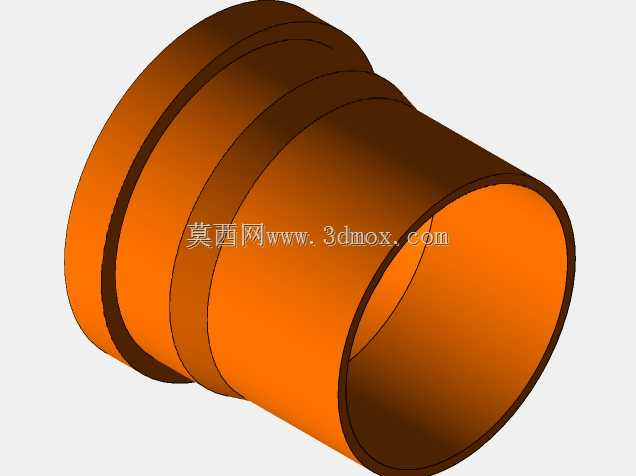

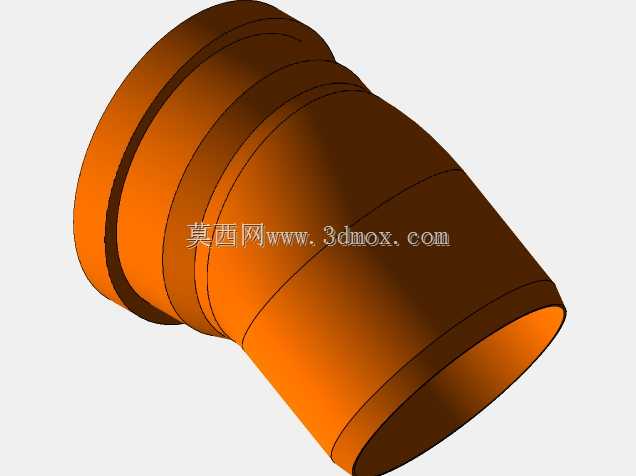

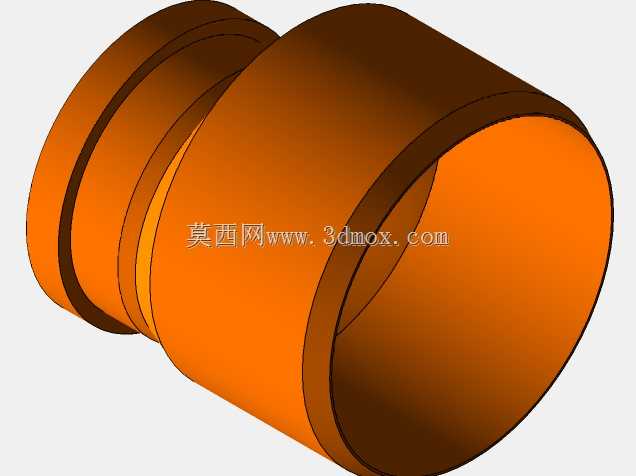

DN110排水系统110度弯头配件结构

在民用建筑排水、市政管网接驳、工业废水输送等场景中，管路转向位置的配件选型直接影响整个排水系统的通流效率与密封可靠性，这款DN110规格的弯头配件，就是针对同公称通径的排水管路转向需求设计的连接件。从实际使用场景来看，这类弯头多用于建筑同层排水横管转向、立管与横管的角度接驳、室外埋地排水管路的方向调整位置，相比90度直角弯头，110度的转向角度能大幅降低水流转向时的局部阻力，减少排水过程中的水塞、噪音问题，同时降低固体杂质在转角位置淤积堵塞的概率。从功能特性上看，该弯头采用承插式连接结构，一端为扩口承口结构，可直接套入同外径的排水管道外壁，配合橡胶密封圈即可实现无渗漏密封，安装时无需现场焊接或套丝，仅需在管口涂抹润滑脂后插入到位即可，能大幅缩短现场施工的周期；弯头本体的壁厚做了渐变过渡设计，转角位置的壁厚略大于两端直段位置，可承受排水过程中水流冲击、土层外压带来的应力集中，避免长期使用后转角位置开裂渗漏。设计过程中，首先依据排水管路的通流要求确定公称通径为110mm，转向角度选取110度是经过水力计算验证的，该角度下管路局部阻力系数仅为90度弯头的40%左右，能保证排水流量满足设计规范要求；外形建模时，承口位置的多道环形凸筋一方面是为了增强承口的结构刚度，避免管道插入时承口胀裂，另一方面也能为橡胶密封圈提供定位卡槽，保证密封位置的压紧力均匀；弯头的过渡段采用平滑的圆弧曲面过渡，不存在直角突变结构，能让水流在转向过程中保持平稳流态，减少紊流带来的振动与噪音。从安装边界来看，该弯头两端的承插深度符合排水管道安装规范要求，安装时需保证管道插入承口的深度达到标记线位置，两端连接的管道需保持同轴度偏差不超过3度，避免密封面偏斜导致渗漏；弯头的整体外形尺寸紧凑，安装时所需的操作空间较小，适合在管井、吊顶内等狭窄空间内完成装配，同时本体的外表面做了光滑处理，埋地安装时与周围回填土的接触应力分布均匀，不会出现局部应力过大导致的破损。建模过程中所有结构尺寸都预留了合理的公差余量，承口内径与管道外径的配合间隙控制在合理范围，既不会因为间隙过大导致密封失效，也不会因为间隙过小导致现场安装困难，可直接用于管路系统的装配干涉检查、施工模拟以及预制加工的尺寸参考。
