弯式内螺纹宝塔气液管路接头

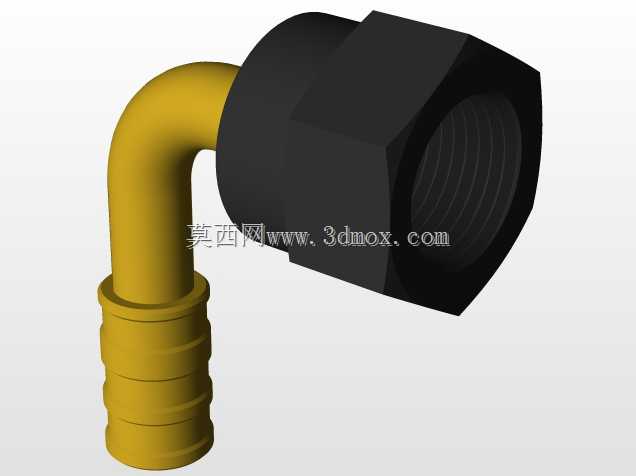

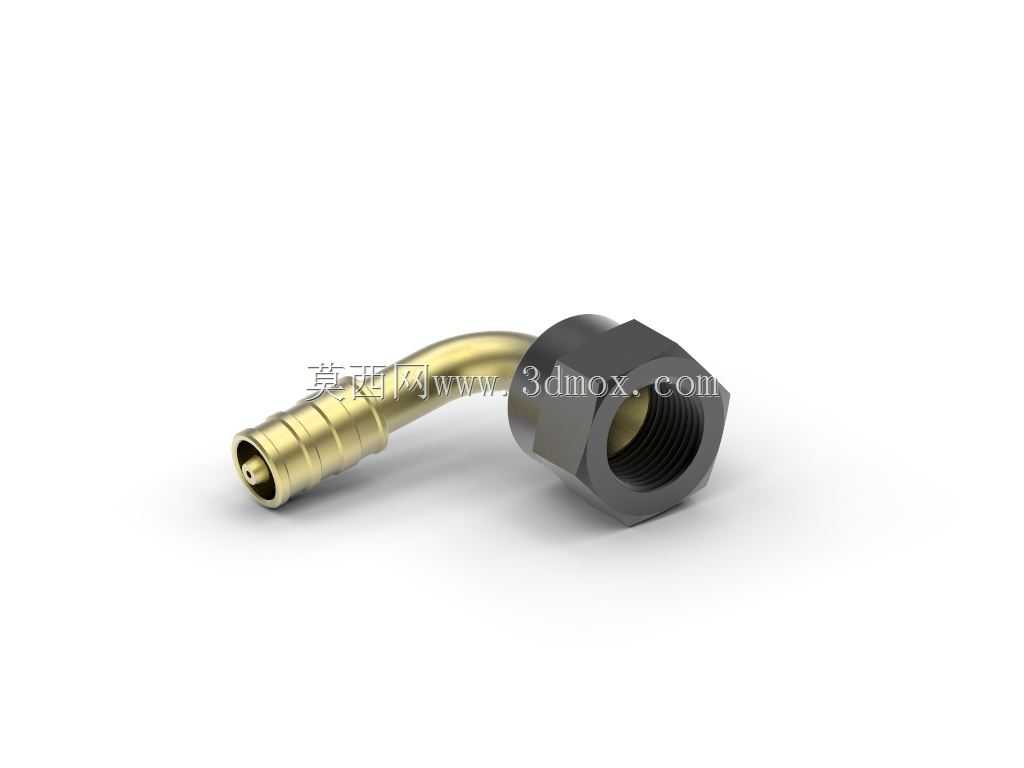

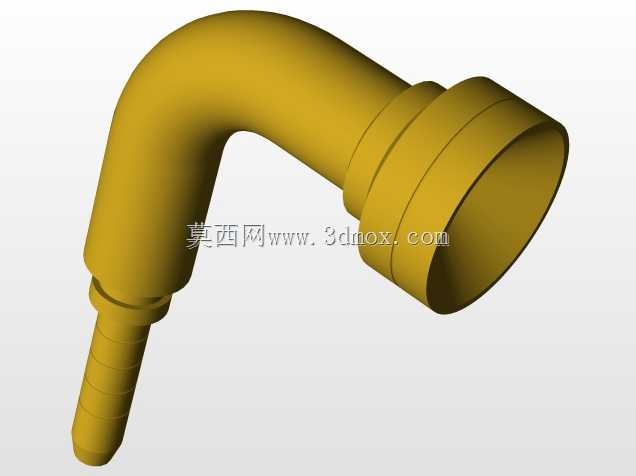

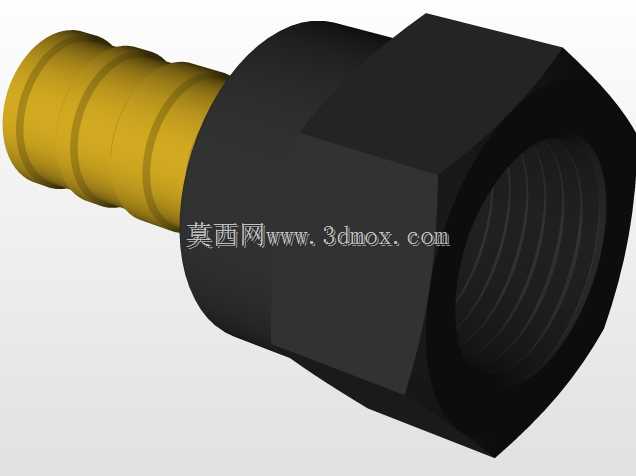

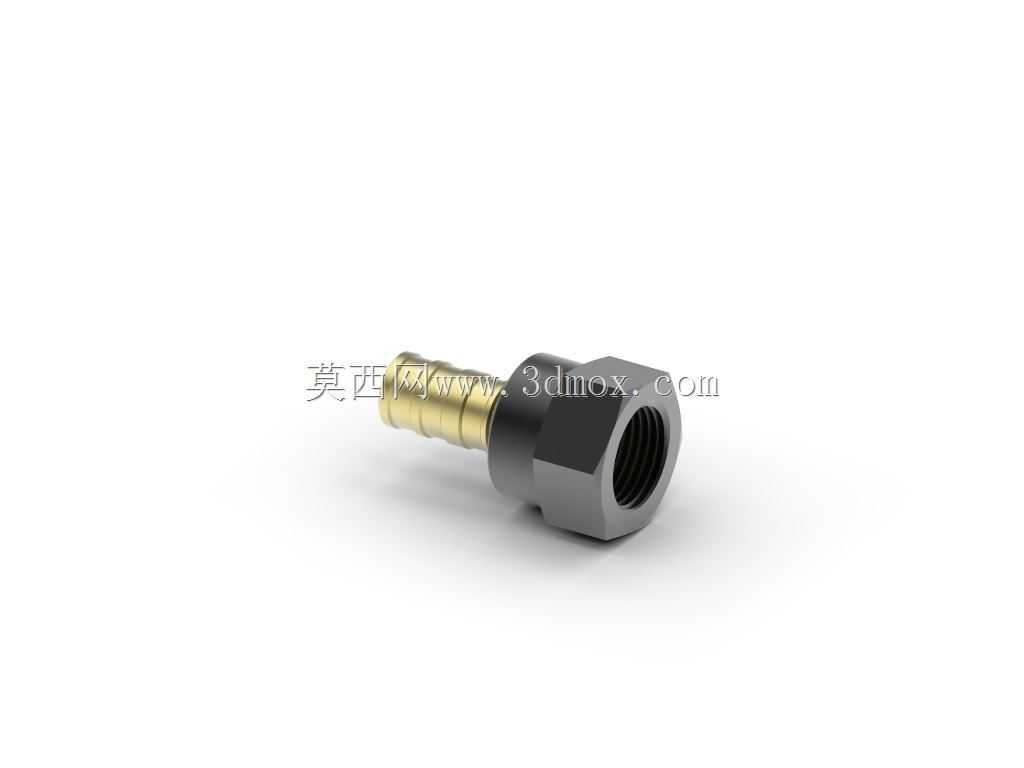

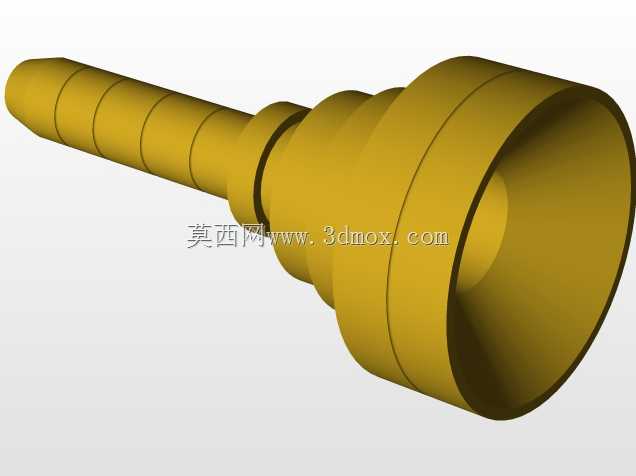

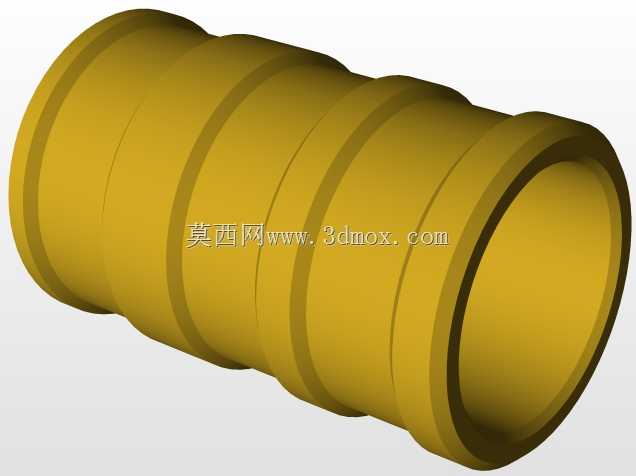

这类弯式内螺纹宝塔接头，在气动控制回路、低压流体输送管路、小型设备冷却水路中应用十分广泛，尤其适合安装空间局促、管路需要转向避让周边结构件的场景，能减少管路弯折应力集中，避免软管过度弯折导致的通径缩窄甚至折裂漏液漏气问题。接头一端采用内螺纹结构，可直接与对应规格的外螺纹阀件、设备接口、分气块出水口实现刚性连接，螺纹段内置的密封面可配合生料带或密封胶实现可靠密封，无需额外加装过渡转接头，减少管路连接节点数量，降低泄漏风险。另一端的宝塔式竹节结构，表面设计有多道环形倒刺凸起，当对应内径的软管套入后，倒刺会嵌入软管内壁，配合卡箍紧固后可承受常规工况下的管路压力，不会因为管路内压波动、设备运行振动出现软管脱开的问题。设计时首先要匹配对应通径的流量要求，DN4规格的通径可满足小流量气路、冷却水路的介质输送需求，弯角角度采用90度直角转向，适配绝大多数设备侧装、底装接口的管路走向需求，避免软管出现小于最小弯曲半径的弯折。外形尺寸方面，内螺纹端的六角外形尺寸适配常规扳手的操作空间，安装时不需要特制工具，用普通开口扳手或活动扳手即可完成拧紧操作，六角的厚度经过校核，拧紧时不会因为扳手夹持力过大出现棱角崩裂的问题。宝塔端的长度经过优化，套入软管后有足够的接触长度保证连接可靠性，同时不会因为长度过长导致软管根部弯折点离接头过远，浪费安装空间。接头主体采用黄铜材质加工，兼顾了耐腐蚀性与结构强度，内螺纹端的锁紧螺母采用发黑处理的钢质材质，拧紧时能提供足够的锁紧力，不会因为螺纹咬合出现滑牙问题，两种材质的搭配也平衡了加工成本与使用寿命。安装边界上需要注意，内螺纹端拧紧时的扳手回转空间需要预留足够，避免周边结构件干涉扳手操作，宝塔端套入软管后，卡箍的安装位置要避开最靠近根部的第一道倒刺，保证卡箍能卡在两道倒刺之间的凹槽位置，获得最佳的紧固效果，同时管路布置时要给软管预留一定的活动余量，避免设备运行振动时软管对接头产生持续的侧向拉力，长期使用下导致接头螺纹松动。这类接头在小型自动化设备、实验台气路、家用净水设备、小型液压站控制回路中都有大量应用，建模时需要重点还原内螺纹的牙型尺寸、宝塔端倒刺的角度与间距、弯管段的曲率半径，保证装配干涉检查时能准确模拟实际安装状态，避免管路布置时出现与周边零件的空间干涉。
