2.5英寸不锈钢V型快装带夹结构设计

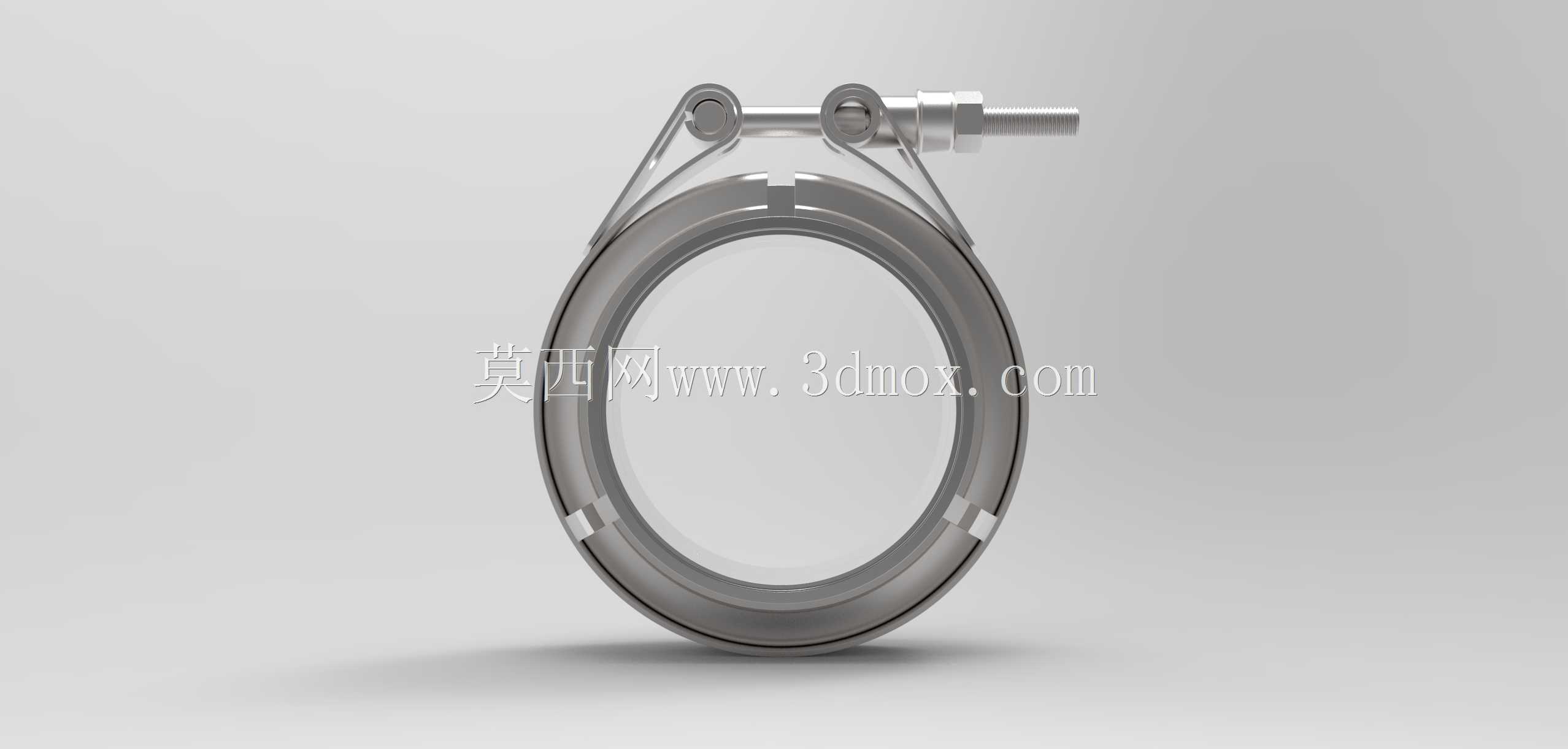

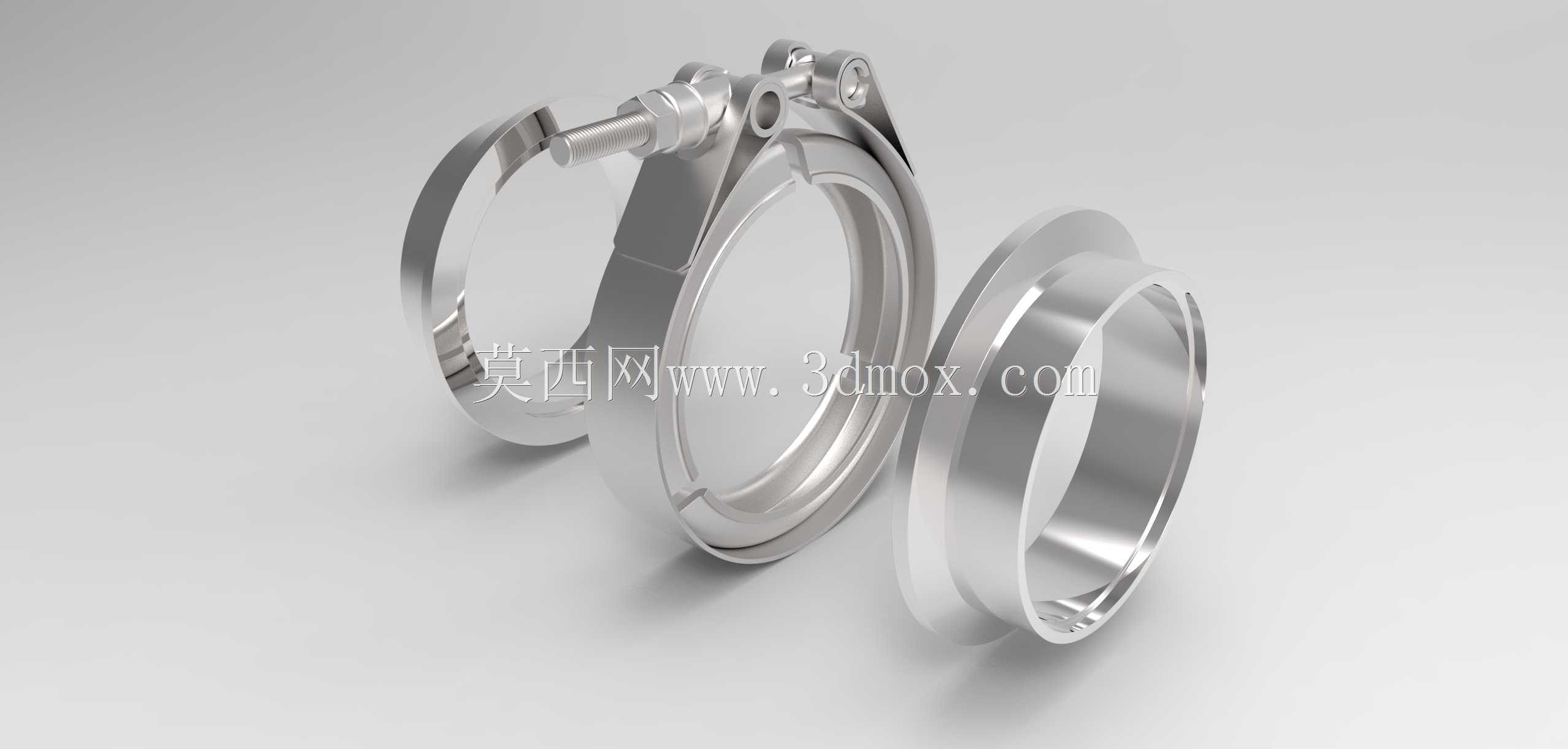

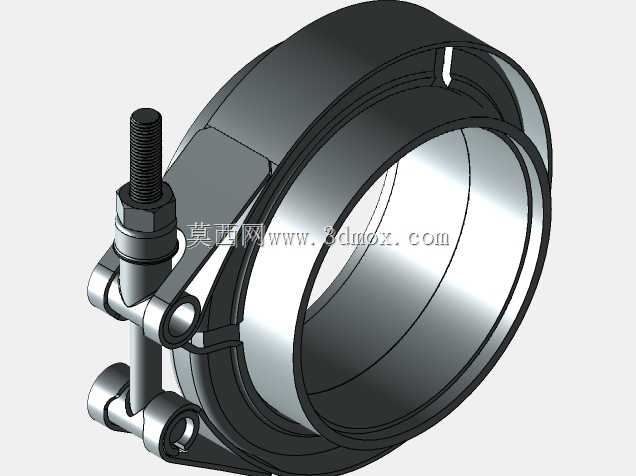

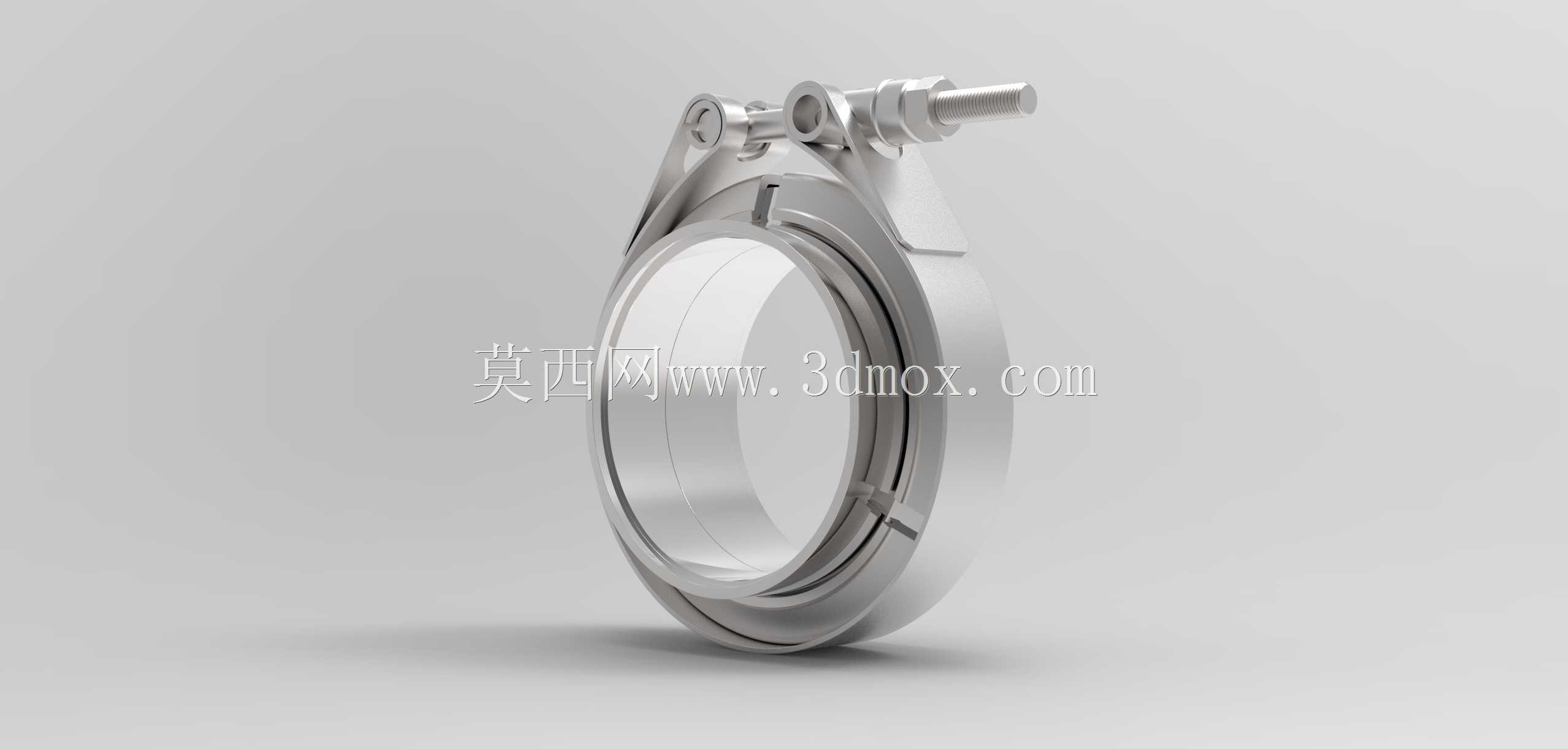

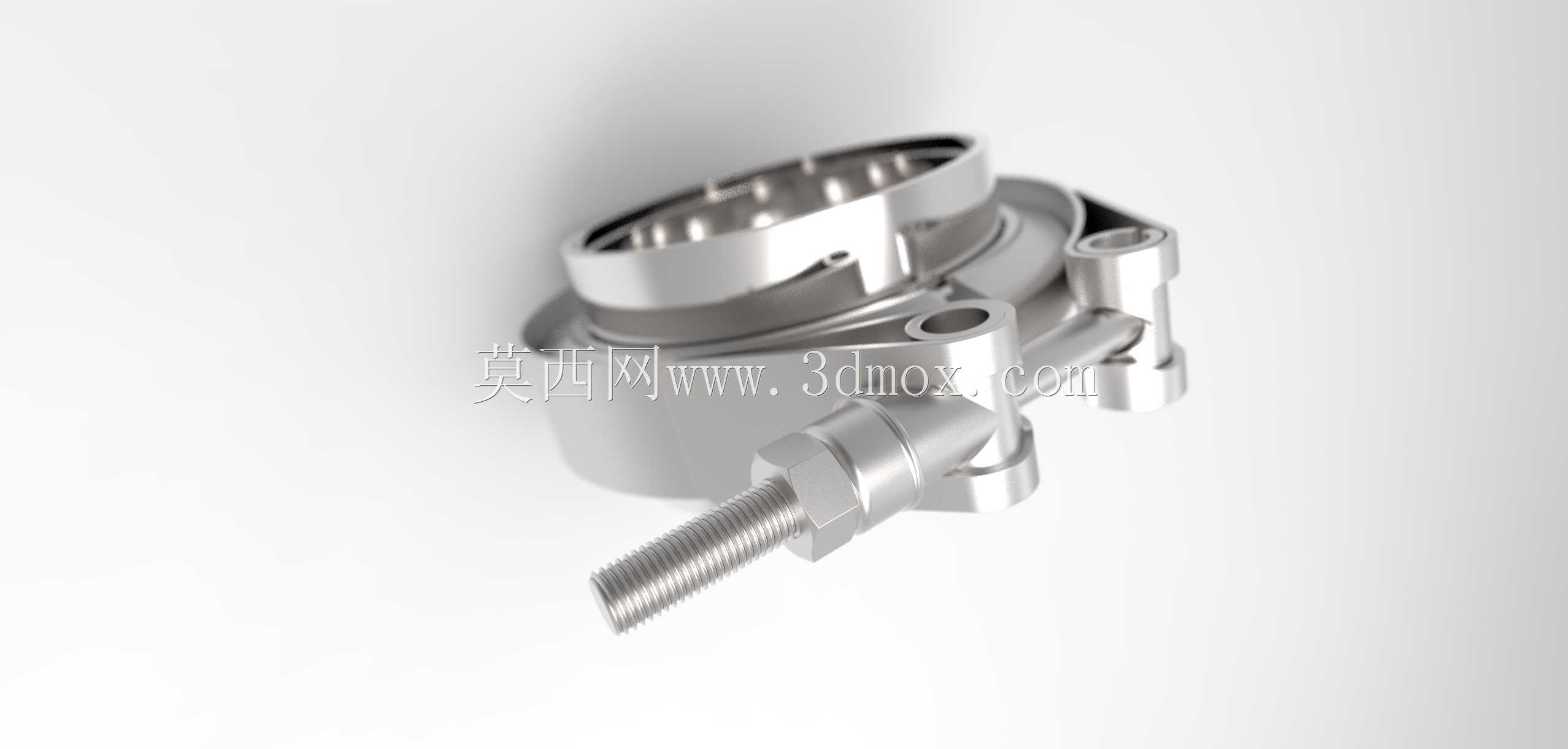

这类V型带夹常应用在食品流体输送管路、车用排气系统连接、工业给排水快装管路、真空系统管路对接场景中，核心作用是实现带V型凸缘法兰的快速对接与密封锁紧，无需焊接或多螺栓分步紧固，能大幅缩短管路拆装维护的工时。从结构设计逻辑来看，该带夹采用三段式铰接抱合结构，单侧设置快锁螺栓组件，抱合内侧的V型槽恰好匹配法兰外缘的V型凸台，锁紧时V型面会同时产生径向抱紧力与轴向压紧力，迫使对接的两个法兰端面紧密贴合，配合法兰间的密封垫片即可实现可靠的密封承压效果。在实际选型安装时，该规格适配公称通径2.5英寸的标准V型凸缘法兰，安装时无需额外定位工装，先将两个对接法兰对齐贴合并放置好密封垫，再将带夹张开套在两个法兰的V型凸缘外侧，扣合铰接段后旋紧锁紧螺母即可完成安装，拆卸时仅需松开螺母翻开带夹即可分离管路，相比传统法兰螺栓连接，拆装效率提升数倍，且不会出现螺栓对位偏差导致的密封失效问题。设计过程中重点考量了铰接点的转动间隙控制，间隙过大会导致抱合时V型槽与法兰凸台贴合错位，间隙过小则会出现开合卡滞，影响现场操作手感；锁紧螺栓的长度经过匹配计算，保证在带夹完全张开状态下螺栓不会从铰接耳孔中脱出，同时锁紧行程恰好覆盖法兰对接的公差范围，避免出现锁不紧或锁到位后螺纹剩余量不足的问题。材质选用不锈钢材质，一方面能适配潮湿、有腐蚀介质的管路应用场景，避免长期使用出现锈蚀卡滞无法拆装的问题，另一方面不锈钢的强度特性足以支撑常规管路的压力载荷，在排气系统应用中也能耐受一定的高温工况，不会出现受热变形导致锁紧力衰减的情况。V型槽的角度设计经过反复验证，角度过小会导致抱紧时轴向压紧力不足，容易出现密封泄漏，角度过大则会导致锁紧时需要的操作力矩过大，徒手操作难以达到所需的锁紧力，最终选用的V型角度能在常规手动锁紧力矩下，提供足够的轴向密封压力，同时保证带夹不会因为管路振动出现松脱。在管路布局的安装边界上，该带夹安装完成后径向突出法兰外缘的尺寸较小，适合管路排布紧凑的设备内部使用，不需要预留过大的操作空间，仅需预留能容纳扳手旋转锁紧螺母的空间即可完成拆装，在设备后期维护时不需要拆解周边其他管路组件，就能单独完成该段管路的拆卸检修。
