带行程检测的杆式直线气缸结构设计

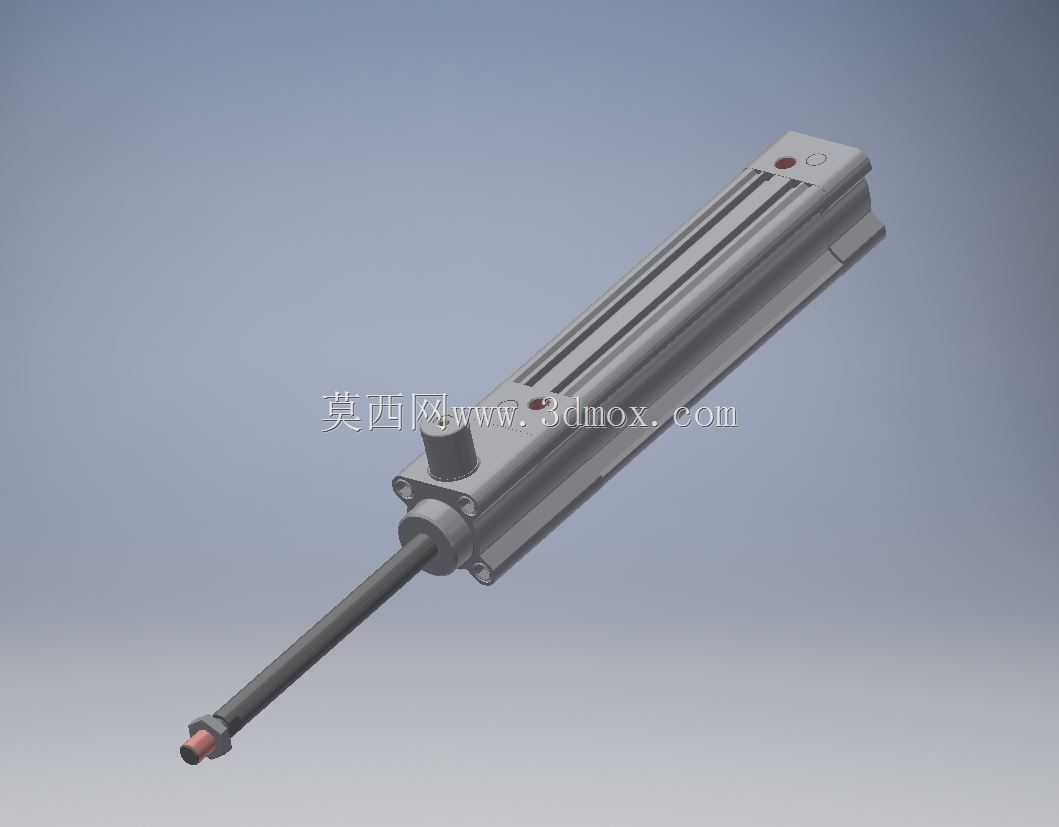

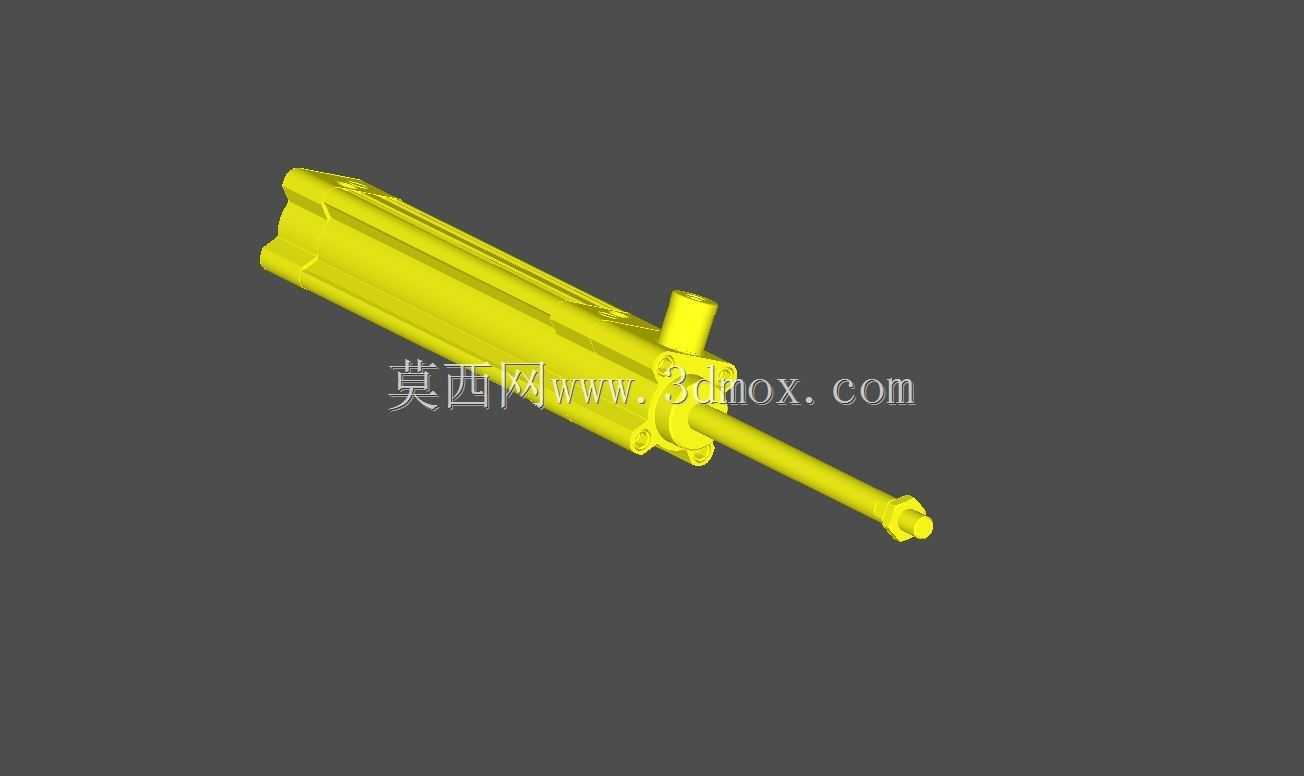

这款杆式直线气缸是气动系统里最常见的直线动力输出部件，在轻工装配、电子元器件分拣、包装线推料、工装夹具夹紧这类场景里应用极广，只要是需要短行程直线往复推、压、顶、挡动作的工位，基本都能见到这类结构的身影。从结构设计来看，这款气缸采用了方形截面的挤压铝型材缸筒，和圆形缸筒相比，方形缸体不需要额外加装安装附件就能直接贴装在设备安装板上，缸体侧面自带的传感器安装槽可以直接嵌入磁性开关，用来检测活塞的伸出、缩回两个极限位置，不需要额外设计传感器安装支架，能大幅减少现场安装的配做工作量。活塞杆采用了硬质镀铬处理，表面粗糙度控制在适合密封圈动密封的区间，既能降低往复运动时的密封圈磨损，也能抵御车间常见的切削液、水汽的轻度腐蚀，杆端的外螺纹结构可以直接配套浮动接头、推板、压头等末端执行件，适配不同工位的负载连接需求。设计时首先要考虑安装边界，这款气缸的缸体宽度、高度尺寸统一，端盖和缸筒采用拉杆内藏式连接，整个缸体外表面没有突出的拉杆头，安装时相邻气缸的排布间距可以压到最小，适合在多工位并排排布的紧凑工位里使用，不会出现安装干涉的问题。进出气口设置在缸体的同一侧端面上，气路接管可以统一从一个方向排布，避免管线和周边运动部件剐蹭。活塞部分采用了双向密封圈加导向环的组合结构，导向环采用耐磨工程塑料材质，能承受活塞杆伸出时的侧向偏载，避免活塞直接和缸筒内壁金属摩擦，延长气缸的整体使用寿命，端盖处的防尘圈可以阻挡车间环境里的粉尘、碎屑进入缸筒内部，避免密封圈被异物刮损。在实际选型使用时，这类气缸的输出力由缸径和供气压力决定，这款结构的缸体预留了足够的壁厚余量，常规0.5-0.7MPa的工厂供气压力下不会出现缸体变形的问题，活塞的行程可以根据实际工位需求调整，缸体上的传感器槽可以适配市面上绝大多数主流规格的磁性开关，不需要对缸体做二次加工。另外这款气缸的两端都设置了可调缓冲针阀，活塞运动到行程末端时，端盖内的缓冲腔会截留部分压缩空气形成气垫，降低活塞撞击端盖的噪音和冲击，避免长时间高速往复运动导致的端盖松动、连接部件震松的问题，适合每分钟往复次数较高的自动化连续运行工位。
