立式集成锅炉KBC供热机组结构设计

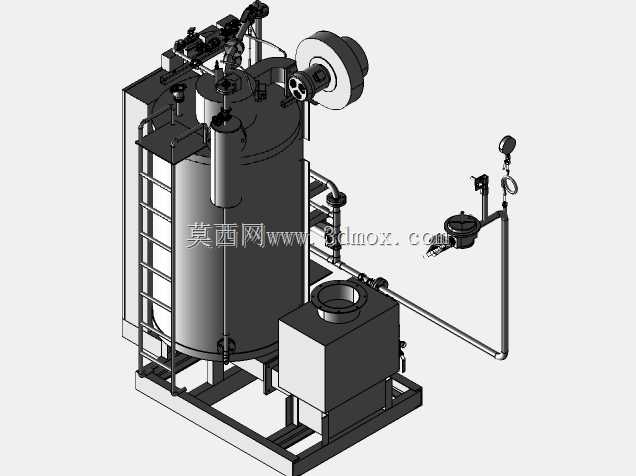

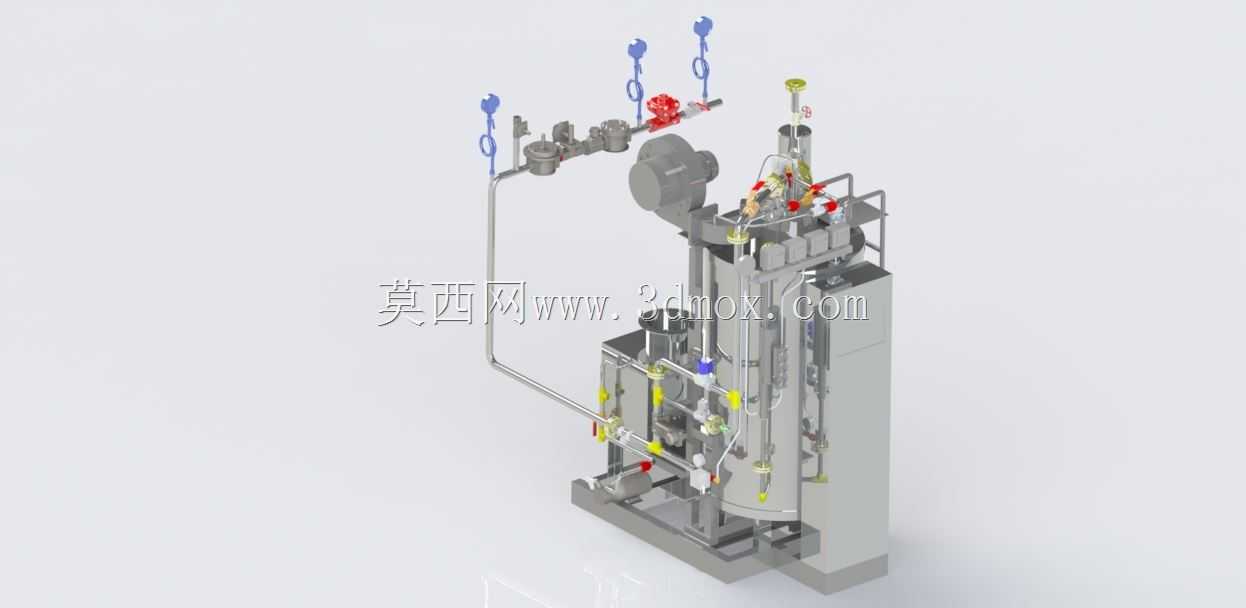

这款立式集成锅炉KBC供热机组，主要面向中小型工业生产车间、商用集中供热场景以及配套工艺用热需求设计，可独立完成介质加热、稳压输出、安全泄放等全流程供热作业，无需额外搭配分散的外置管路辅件，大幅缩减现场安装的配管工作量。从结构设计逻辑来看，整体采用立式撬装集成布局，将主换热罐体、进水阀组、出水控制单元、安全泄压组件、压力检测点位全部整合在统一的钢制底座框架上，底座预留标准地脚安装孔位，安装时仅需对接进出水主管道与供电接口即可投用，避免了现场散件组装带来的管路错接、密封失效等常见问题。设备上部沿管路走向依次布置截止阀、过滤器、流量调节阀与安全阀组，每一组阀门的操作手柄都预留了足够的操作空间，运维人员站在设备侧面即可完成所有阀门的启闭操作，无需额外搭设操作平台。主罐体采用立式圆柱结构，外部预留保温层安装间隙，建模时已考虑保温层包覆后的外形尺寸边界，设备整体占地宽度控制在1.2米范围内，高度适配常规3.5米层高的工业厂房，不会出现进场安装时门洞、电梯无法通过的尺寸冲突。管路设计上采用硬管折弯搭配标准法兰连接，所有管路走向都避开了罐体的检修口位置，后期拆检罐体内部换热组件时无需拆卸主进出水管路，可直接打开检修盖完成内部清理与配件更换。设备侧面布置的爬梯与操作护栏完全贴合罐体轮廓，没有超出底座的安装边界，不会额外占用车间的通道空间。从功能实现角度，集成的阀组可实时调节进水流量与出水压力，当罐内压力超过设定阈值时，顶部的安全阀会自动起跳泄放，配套的压力、温度检测点位直接预留了标准传感器安装接口，可直接适配常规的工业自控系统，无需二次开孔改造。建模过程中所有管路的折弯半径、法兰对接尺寸都严格遵循工业管道设计规范，每个连接点位都预留了密封件安装槽位，可直接用于生产制造环节的结构参考，也可作为供热系统整体布局设计时的选型占位模型，帮助设计人员快速完成车间供热管线的排布校验，提前预判设备安装时的管线干涉、操作空间不足等潜在问题。
