立式带支架可燃烧罐体装置结构设计

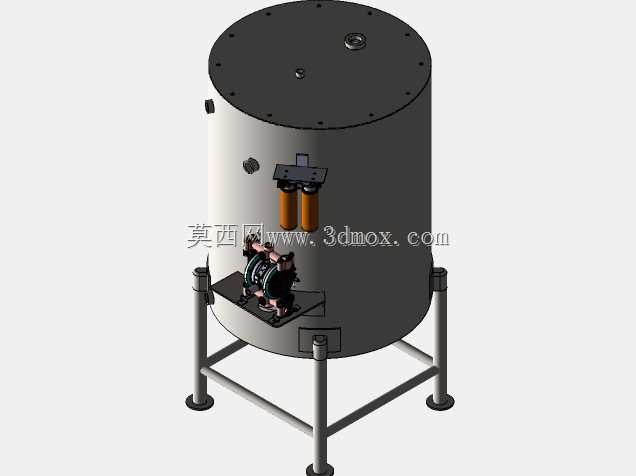

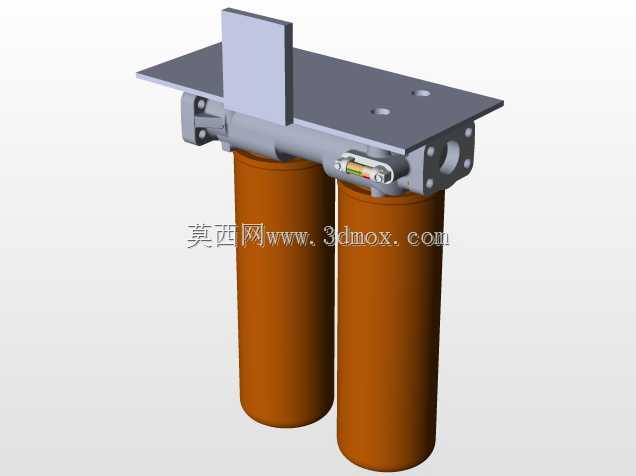

该立式罐体装置主要面向小型燃烧供热、实验性燃烧反应场景设计，可适配小型供热系统、实验室燃烧测试单元的配套安装需求，承担可燃介质存储、供给与燃烧前预处理的核心作用。从结构设计逻辑来看，整体采用立式圆柱罐体布局，底部搭配三立柱支撑框架，支撑腿底部设置可调式脚座，可在不平整的安装地面完成水平校准，避免罐体倾斜导致内部介质液位偏差、管路接口受力不均的问题。罐体顶部采用法兰快开式端盖结构，端盖周向均匀布置紧固螺栓孔，兼顾密封性能与内部检修的便捷性，端盖上预留的两个接口分别对应介质加注口与压力检测接口，可直接适配常规规格的压力变送器、加注管路，无需额外做接口改装。罐体侧部的安装支架上集成了隔膜式输送泵与过滤组件，输送泵进出口通过硬管与罐体下部的出料接口连通，可直接将罐内存储的可燃介质定量输送至后续燃烧单元，过滤组件可拦截介质内的固态杂质，避免杂质堵塞燃烧喷嘴造成的燃烧中断、回火风险。设计阶段充分考虑了安装边界约束，罐体整体外径控制在适配小型设备间安装的尺寸范围，支撑框架的跨距经过受力校核，满介质状态下支撑腿的形变量控制在允许范围内，不会出现框架失稳的情况。侧部安装的泵阀组件突出罐体的距离经过优化，既预留了足够的手动操作、维护拆卸空间，也不会因突出尺寸过大造成安装时的空间浪费，管路走向全部沿罐体外壁布置，采用管卡做固定，避免设备运输、运行过程中管路出现共振磨损。罐体下部预留的排污接口位于罐体最低点，可在设备维护时完全排空内部残留介质，避免残留介质长期积存造成罐体内壁腐蚀。整套结构的建模过程中，所有接口尺寸、安装孔位均按照通用机械配套标准做参数化设计，设计人员可直接根据实际项目需求调整罐体容积、泵组参数，快速衍生出适配不同供热功率、不同介质类型的变体结构，无需从零开始搭建基础模型，可大幅缩短同类型设备的设计迭代周期。
