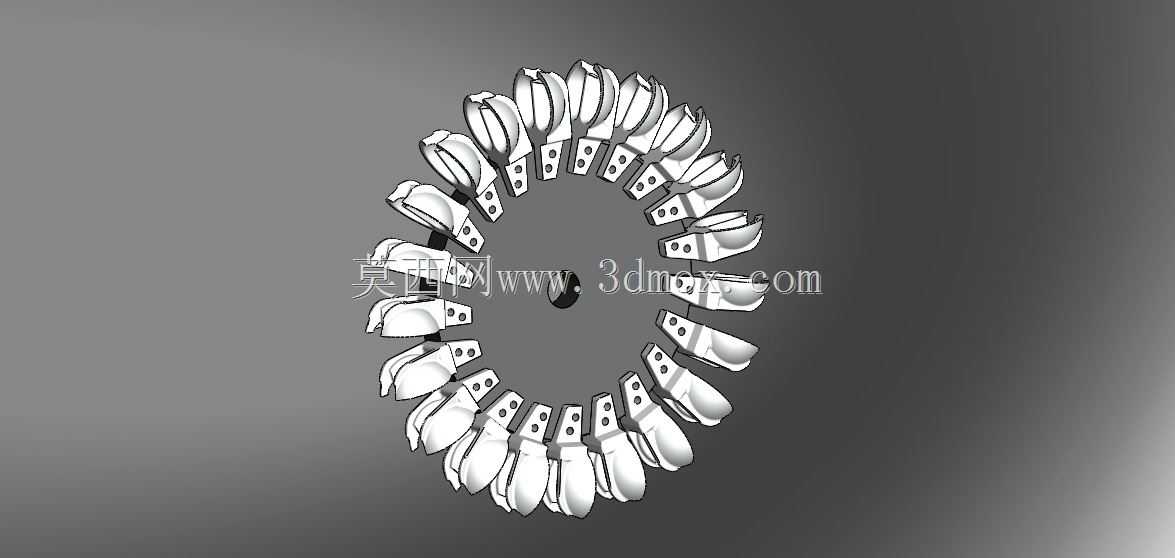

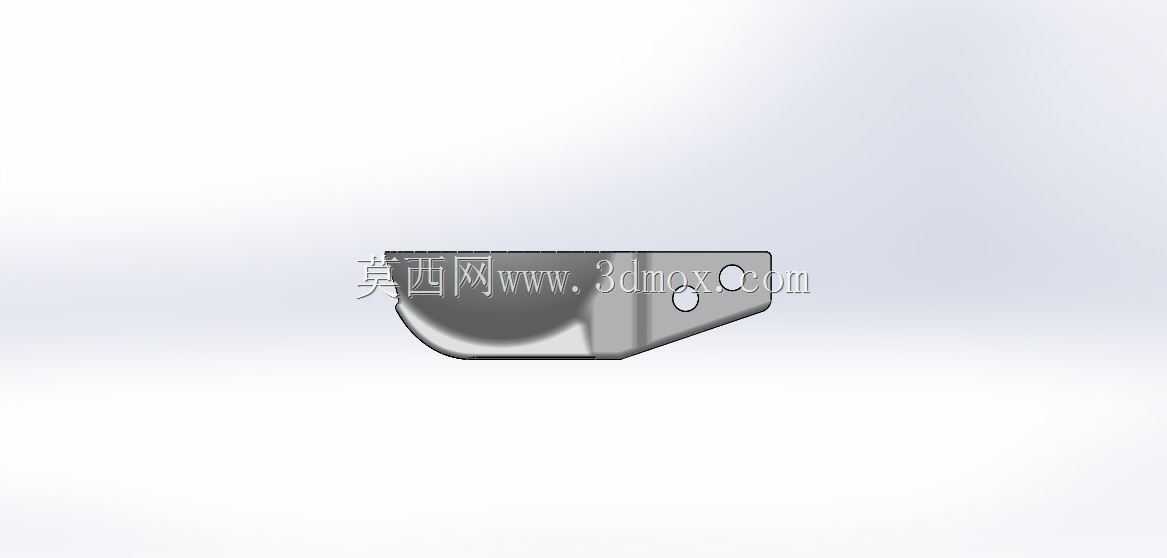

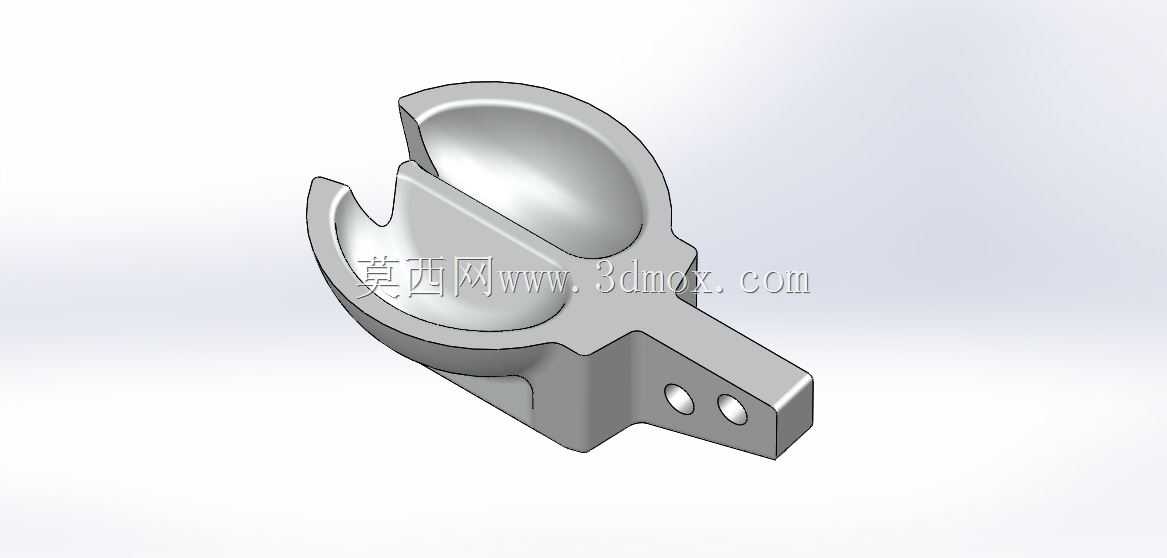

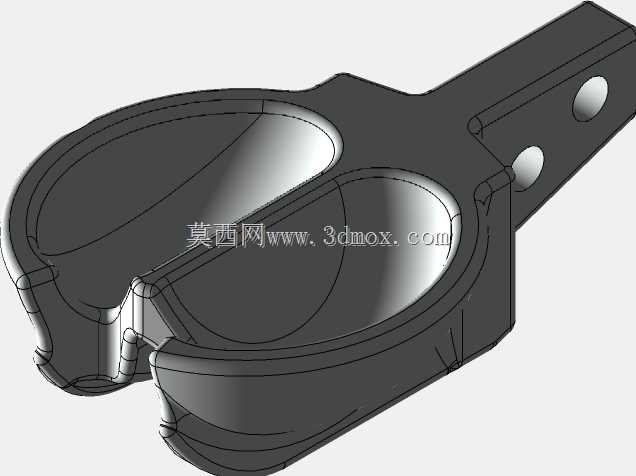

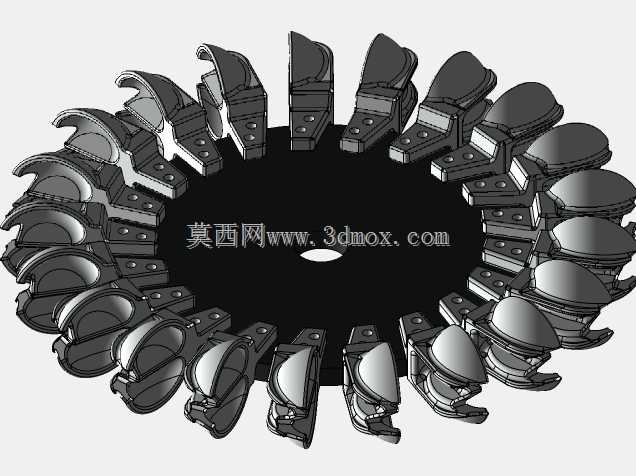

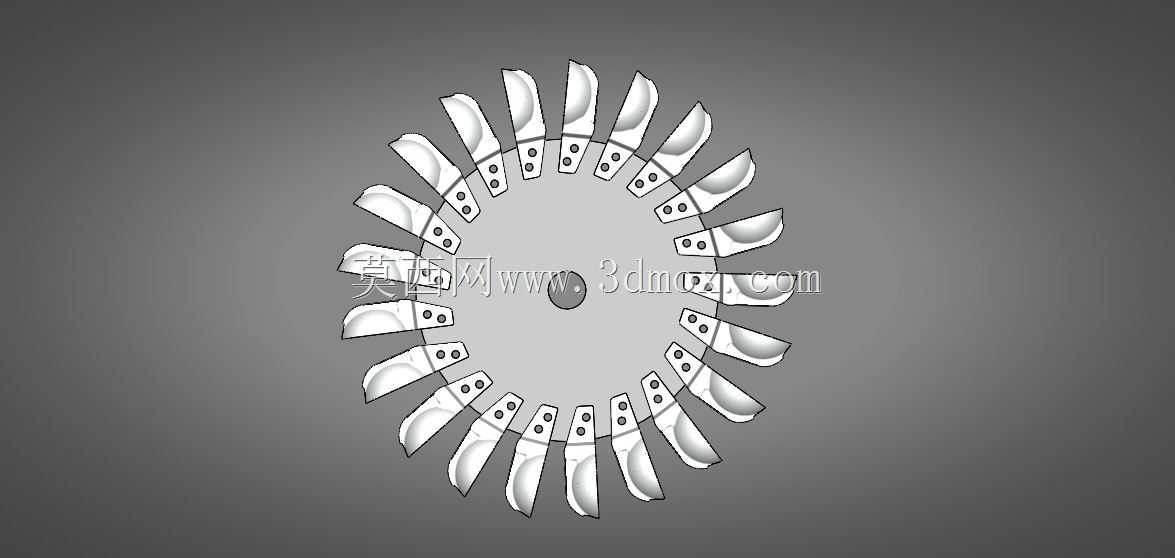

冲击式水轮机作为高水头水力发电场景的核心能量转换部件,其转轮结构的设计合理性直接决定整个机组的水能利用效率与运行稳定性,这类结构多应用于水头落差在百米以上的中小型水电站,依靠高速水流冲击水斗产生转矩带动发电机轴转动完成能量转换,不同于反击式水轮机的全流道充水工作模式,冲击式转轮在运行过程中仅水斗局部接触水流,其余区域暴露在大气环境中,因此结构受力的周期性特征更为明显,对叶片型线的水动力性能、安装定位精度都有较高要求。从结构设计逻辑来看,该转轮采用周向均布的水斗式叶片布局,单个水斗的曲面型线经过水动力优化,进水边缘做了圆弧过渡处理,能够最大程度承接射流的冲击能量,同时避免水流在水斗内部产生紊流造成能量损耗,每个水斗根部与轮盘的连接位置设置了加强结构,抵消高速水流冲击带来的交变应力,防止长期运行过程中出现根部疲劳开裂的问题。轮盘中心设置的轴孔用于与机组主轴配合,轴孔周边的加工面需要满足同轴度公差要求,保证转轮转动过程中的动平衡性能,避免运行时出现异常振动。水斗与轮盘的连接位置预留了安装定位孔,既可以采用整体铣削加工成型,也可以采用分体装配后焊接的工艺方案,适配不同加工能力的生产场景。在安装边界方面,这类转轮的外径尺寸需要匹配机组引水喷管的射流直径,保证射流能够完整作用在水斗的最佳受力区域,同时转轮与机壳内壁需要预留足够的安全间隙,防止运行过程中出现结构碰磨,轴向安装尺寸需要匹配主轴的支撑跨距,保证轴承的受力分布在合理区间。设计过程中需要重点校核水斗在最大水头冲击下的结构强度,同时验证不同流量工况下水斗的出水流畅性,避免出现水流干涉相邻水斗的情况,周向布置的水斗数量需要结合水头高度、机组转速综合确定,既要保证射流作用的连续性,避免输出转矩出现过大波动,也要控制整体重量降低主轴的负载。
