径向直叶片式鼓风机叶轮结构设计

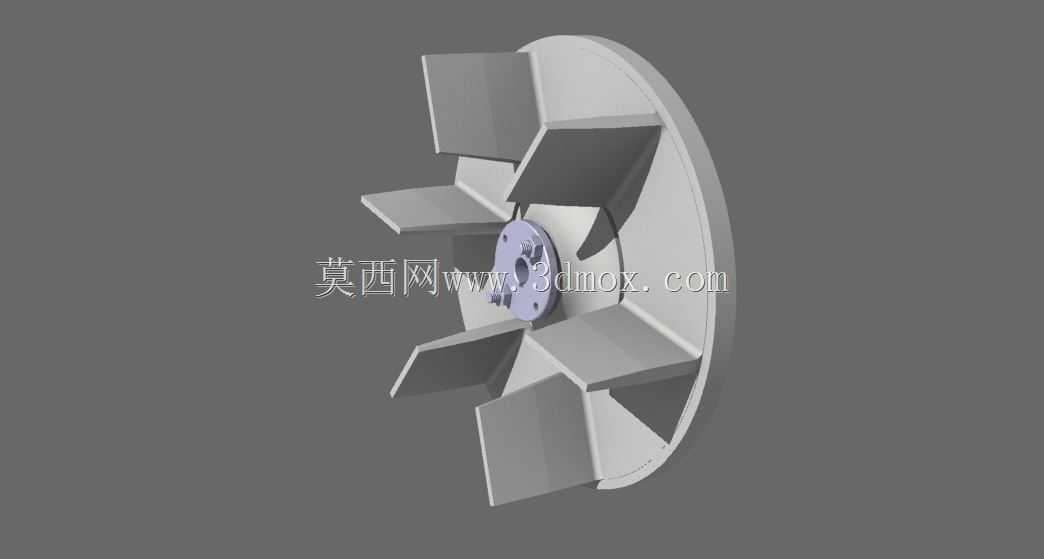

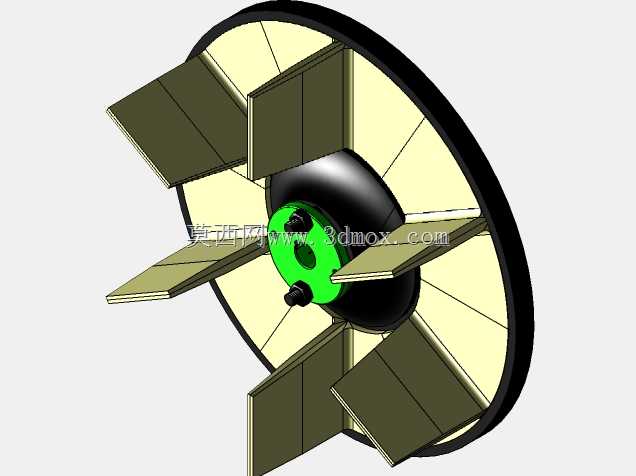

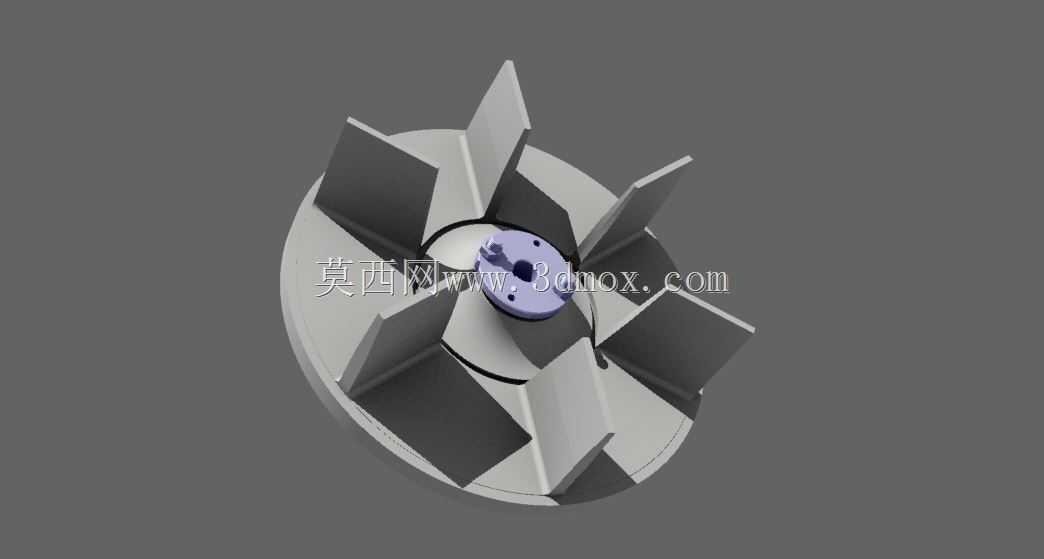

　　在研磨加工车间、木材刨花生产线这类含硬质粉尘、碎屑的气力输送与通风场景中，普通后倾叶片叶轮很容易因为物料冲击出现叶片磨穿、动平衡失效的问题，径向直叶片结构的叶轮正是针对这类严苛工况开发的核心过流部件。这类叶轮运行时，气流沿径向从叶轮中心区域进入流道，在叶片推动下获得动能后沿轮盘径向甩出，相比斜轮叶片的结构，径向布置的叶片不存在倾斜的导流面，硬质颗粒撞击叶片表面时的切削角度更接近垂直，能大幅降低磨料磨损的速率，适配高粉尘浓度的气体输送需求。从结构设计逻辑来看，该叶轮采用轮盘与叶片一体化的刚性布局，叶片垂直固定在圆形轮盘的端面上，相邻叶片之间形成等截面的径向流道，没有多余的曲面弯折结构，既减少了流道内的物料滞留堵塞风险，

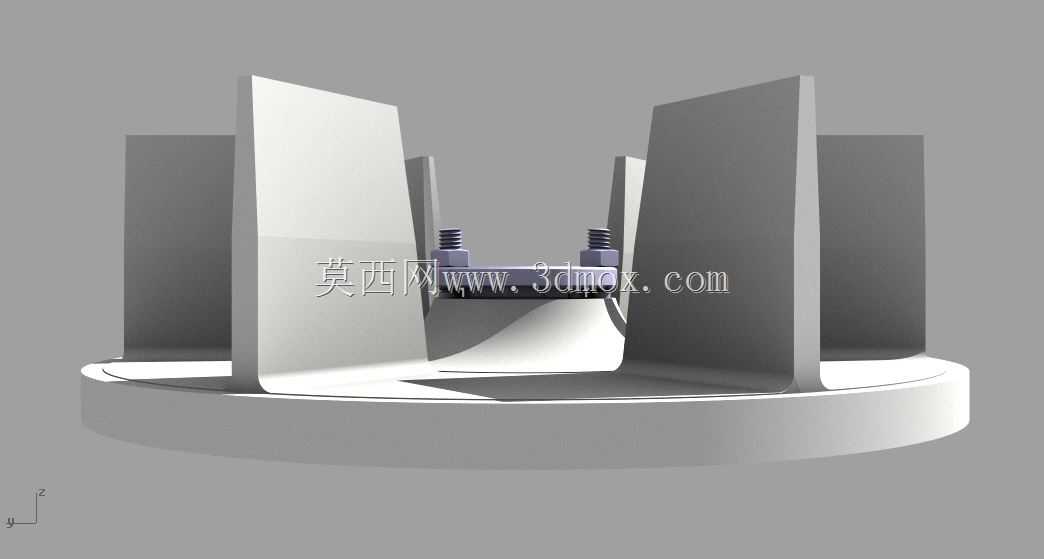

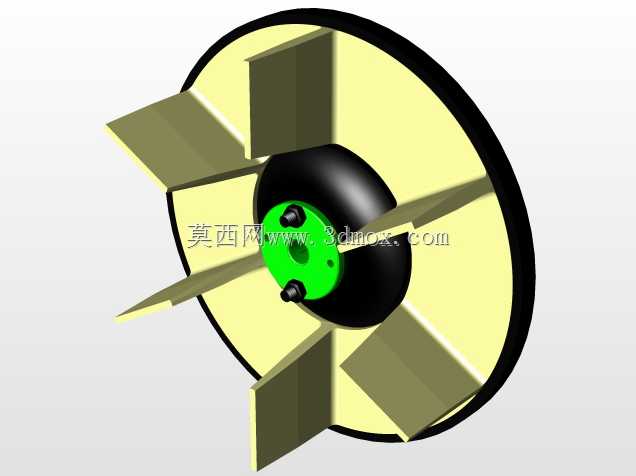

　　也降低了建模与加工的复杂度。叶轮中心区域设置了标准的轴孔安装位，配套对称布置的紧固件锁紧结构，安装时可直接与风机主轴同轴配合，通过紧固件实现轴向锁紧，无需额外设计复杂的轮毂定位结构，能适配多数常规悬臂式风机的安装边界。轮盘的外缘做了等厚的圆角过渡处理，避免高速旋转时外缘出现应力集中，叶片的前缘做了小尺寸的倒角修型，减少进气端的气流扰动损失。材质搭配上，叶片与轮盘基体采用不锈钢材质，抵御潮湿含尘气体的腐蚀，叶片表面额外添加碳化硅耐磨涂层，进一步提升抗磨性能，可在比同尺寸斜叶片叶轮更高的转速区间运行，虽然相同转速下的单级容积效率略低于后倾叶轮，但输出静压更高，更适合需要克服较长管路阻力的物料输送通风系统。

　　设计建模时需要重点控制叶片与轮盘的焊接/结合面垂直度，确保每片叶片的径向安装角度误差控制在允许范围内，避免高速旋转时出现不平衡量引发的振动，同时要校核轮盘在最高工作转速下的径向变形量，保证叶片外缘与风机蜗壳之间的间隙处于合理区间，既避免摩擦碰壳，也减少间隙泄漏带来的效率损失。
