管材加工用定位夹持管模结构设计

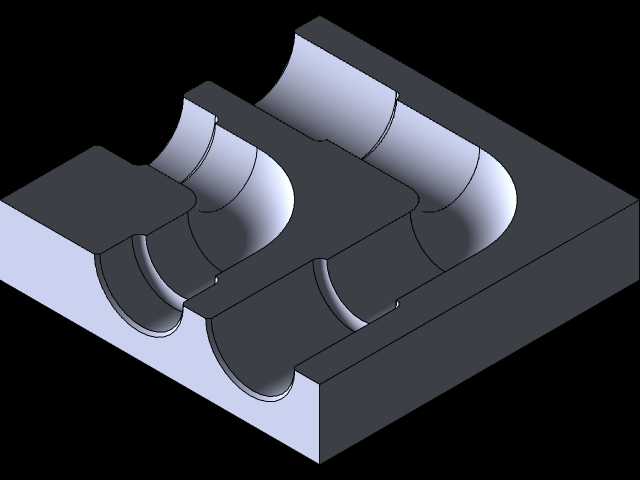

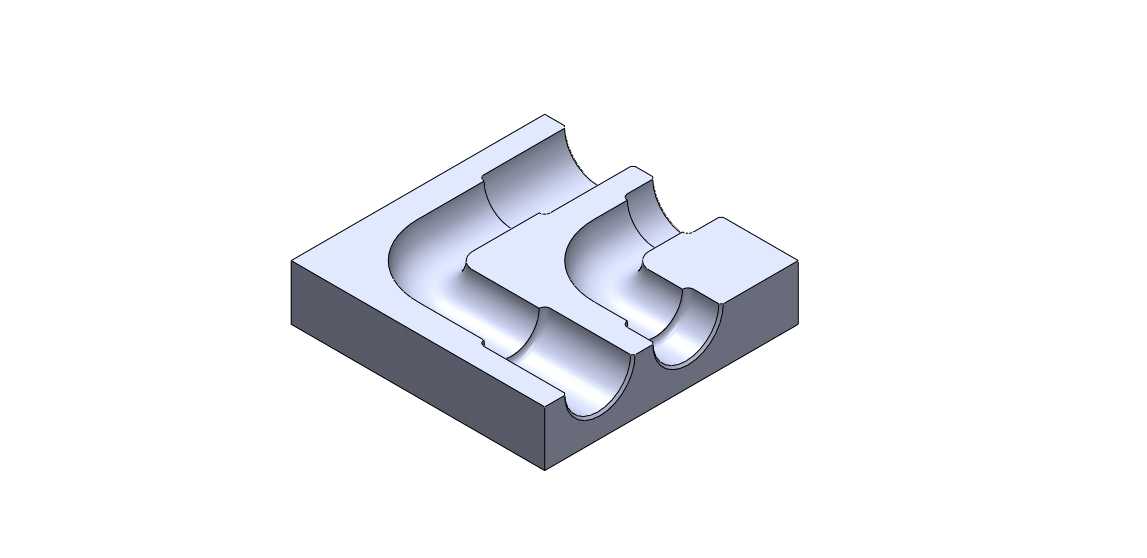

在管材折弯、端口成型、焊接组对等加工工序中，管模是直接决定管材成型精度与装夹稳定性的核心工装部件，不同于通用型平口夹具，这类管模需要匹配对应管径的圆弧轮廓，避免装夹过程中管材表面出现压痕、圆度变形等问题，尤其针对薄壁金属管材加工场景，模腔的曲面贴合度直接影响最终成品的合格率。这款管模采用分体式多型腔结构设计，基体为整体方块式安装结构，底部与侧部预留统一的安装基准面，可直接适配常规加工设备的工作台装夹位，不需要额外制作转接底座，能减少工装换装的调试时间。模腔部分设计了连续的圆弧定位槽，不同槽段对应不同加工工序的定位需求，靠近端部的凸起挡边可作为管材轴向定位的基准面，加工时不需要反复测量管材伸出长度，能有效降低批量加工时的尺寸离散度。设计过程中优先考虑了受力分布特性，圆弧槽的壁厚根据管材加工时的夹紧力、成型反作用力做了差异化加厚，在模腔受力集中的拐角位置做了圆角过渡处理，避免长期受交变载荷出现应力开裂问题，同时模腔表面的曲面曲率完全匹配目标管材的外轮廓，装夹时可实现整圆弧面接触，相比点接触、线接触的夹具，能将单位面积的夹紧压力降低六成以上，薄壁管材装夹变形的概率大幅下降。从安装边界来看，管模的整体外形为规则矩形，长宽尺寸适配常规液压夹具的装夹行程，安装孔位可根据设备类型做灵活调整，模腔的中心高度与常见加工设备的主轴中心高匹配，安装后不需要额外调整主轴同轴度。在实际生产场景中，这类管模可适配圆管的锯切定位、弯管夹持、端口扩缩口成型、多管组对焊接等多道工序，不同的型腔段可对应不同管径的加工需求，单套工装可覆盖同系列多个规格管材的装夹需求，减少车间工装的库存种类。设计时还考虑了磨损后的维修便利性，模腔的易磨损部位可通过堆焊后重新铣削曲面的方式修复，不需要整体更换模体，能降低长期使用的工装成本。模体的边角位置都做了倒角处理，避免安装调试过程中划伤操作人员，同时也减少工装存放时的磕碰损伤。
