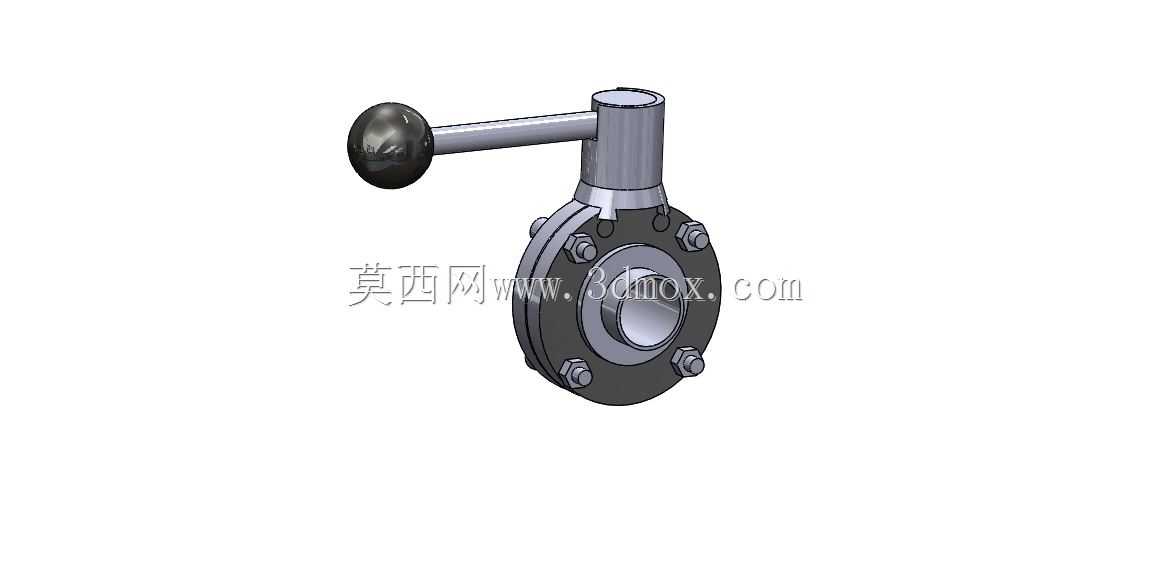

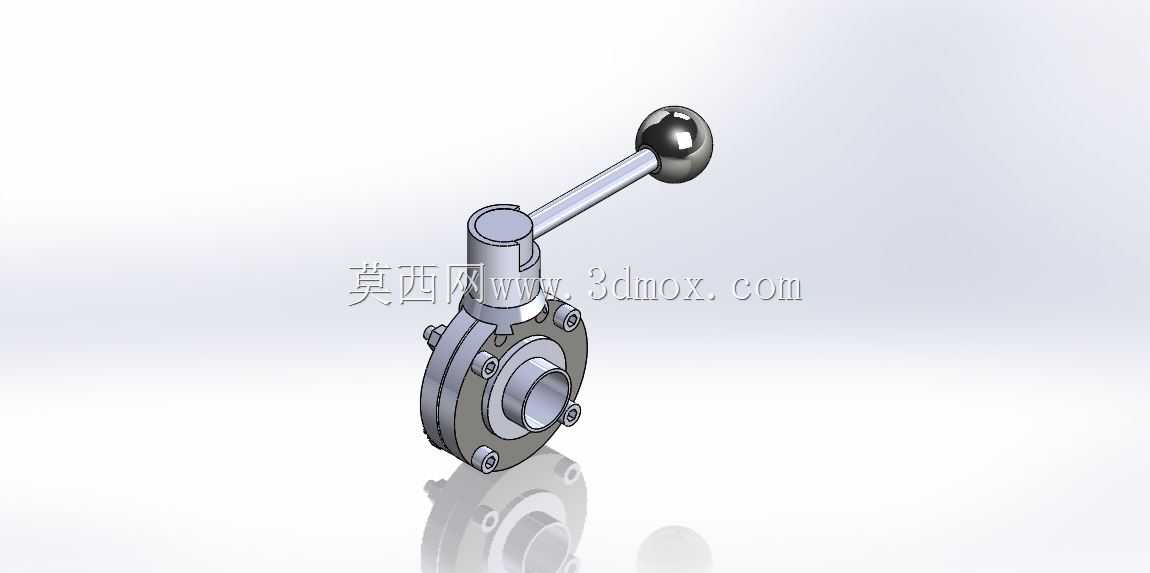

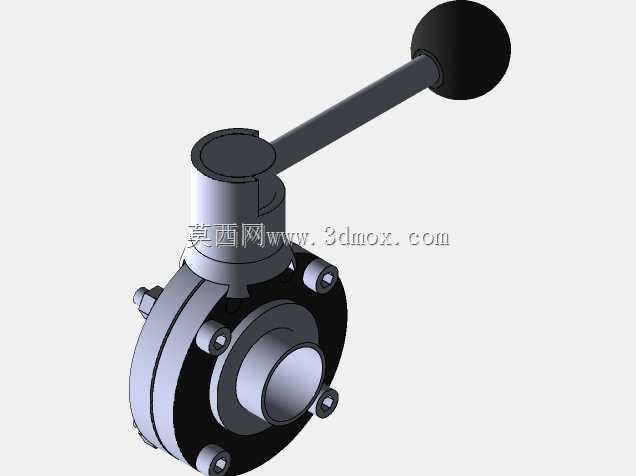

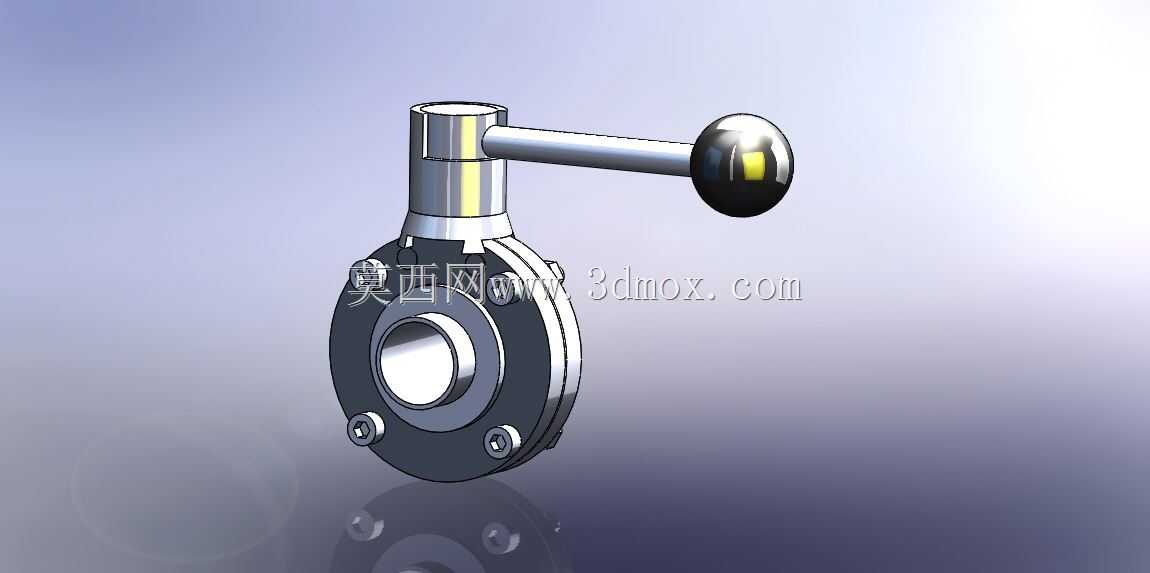

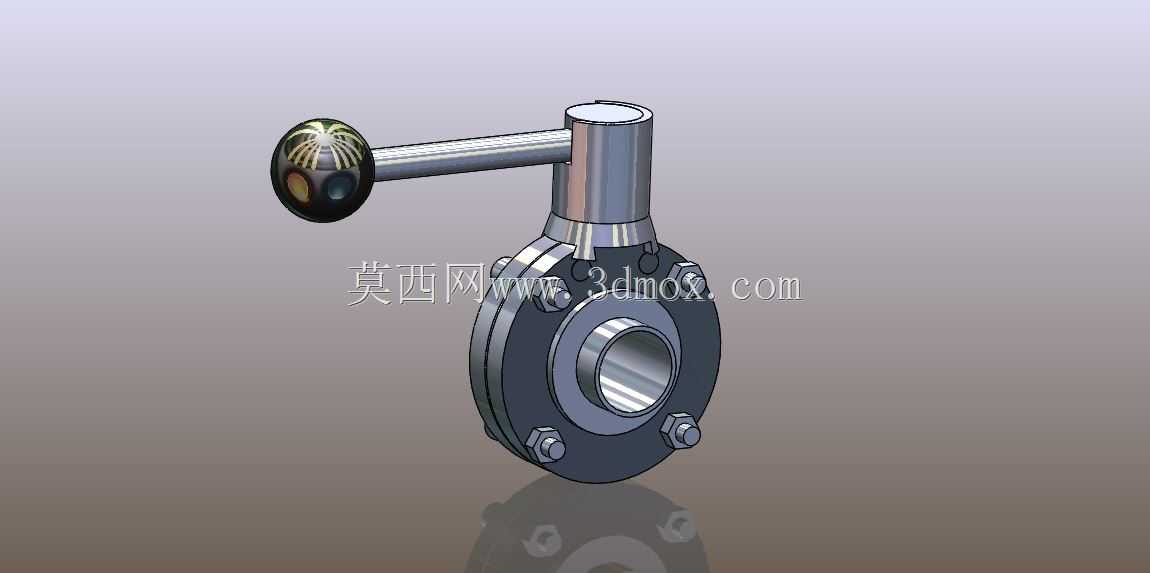

手动对夹式DN25蝶阀结构设计

这款DN25规格的手动蝶阀，主要面向小通径流体管路的通断与流量调节场景，常见于实验室流体管路、小型化工配料管线、民用给排水支管、小型设备冷却循环回路等安装空间紧凑的工况中。区别于大口径蝶阀多采用蜗轮或气动驱动的结构，该款采用手柄直接驱动的形式，操作时扳动手柄即可带动阀杆旋转90度完成全开全关动作，也可根据手柄停留角度实现不同开度的流量调节，无需额外辅助操作工具，现场调节响应速度快，适合需要频繁手动切换管路状态的点位。从结构设计逻辑来看，整体采用对夹式安装结构，阀体本身无独立的法兰连接端，安装时直接将阀体夹在两端管路的法兰片之间，通过周向均布的螺栓完成锁紧固定，这种结构相比法兰式蝶阀能大幅缩减阀体自身的轴向长度，在狭小的管路排布空间中能有效节省安装占位，降低管路整体排布的空间占用。阀体流道采用直通式结构，阀板为偏心密封结构，全开状态下阀板完全贴合流道内壁，流阻系数远小于同通径的截止阀，对管路内流体的压力损失影响极小，适合输送水、低粘度油品、无强腐蚀性的洁净流体介质。密封结构采用软质密封件嵌装在阀板外缘，关闭时阀板旋转至垂直流道位置，密封件与阀体内壁紧密贴合，可实现零泄漏截断，满足多数低压工况的密封要求。驱动手柄端部设置有防滑握头，表面做防滑纹理处理，操作时施力方便，同时手柄根部设置有限位结构，可精准卡定全开与全关的位置，避免操作时旋转角度不到位导致的密封失效或流道未完全开启的问题。阀杆与阀体的配合位置设置有轴封结构，可避免管路内流体沿阀杆间隙向外渗漏，同时轴套采用自润滑材质，长期操作也不会出现卡滞问题。从安装边界来看，该蝶阀的对夹安装结构适配标准DN25管路法兰，安装时无需调整两端管路的同轴度公差，只要保证两端法兰密封面平行即可完成装配，后期维护时只需松开周向螺栓即可将阀体从管路中拆下，更换密封件或维护阀板都十分便捷，无需大范围拆解周边管路。整体结构没有冗余的零部件，所有受力部件都做了等强度设计，阀体采用铸造结构成型，壁厚均匀，既满足低压工况的承压要求，又控制了整体重量，单人即可完成安装操作。
