高精度仪表针阀工业级结构设计

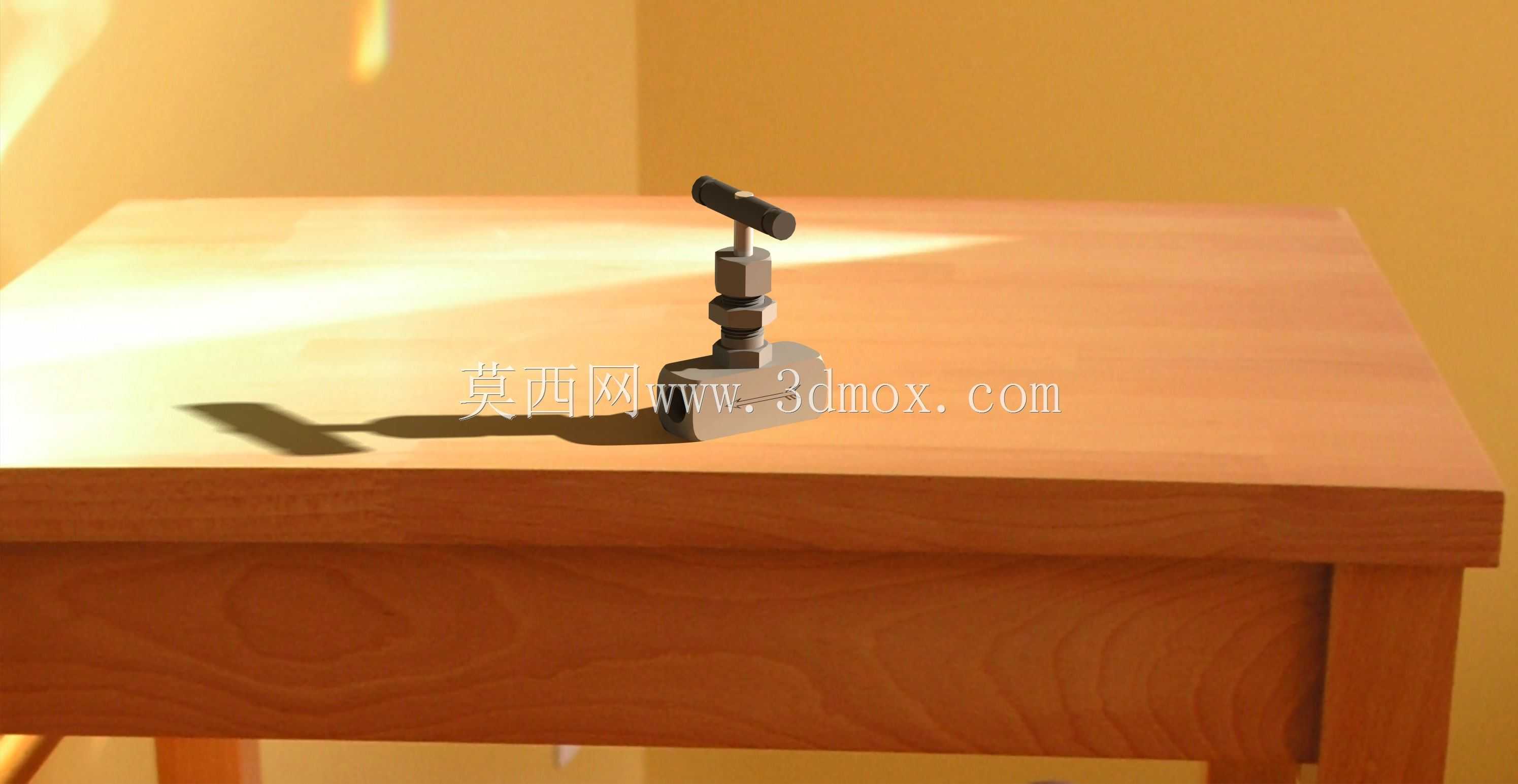

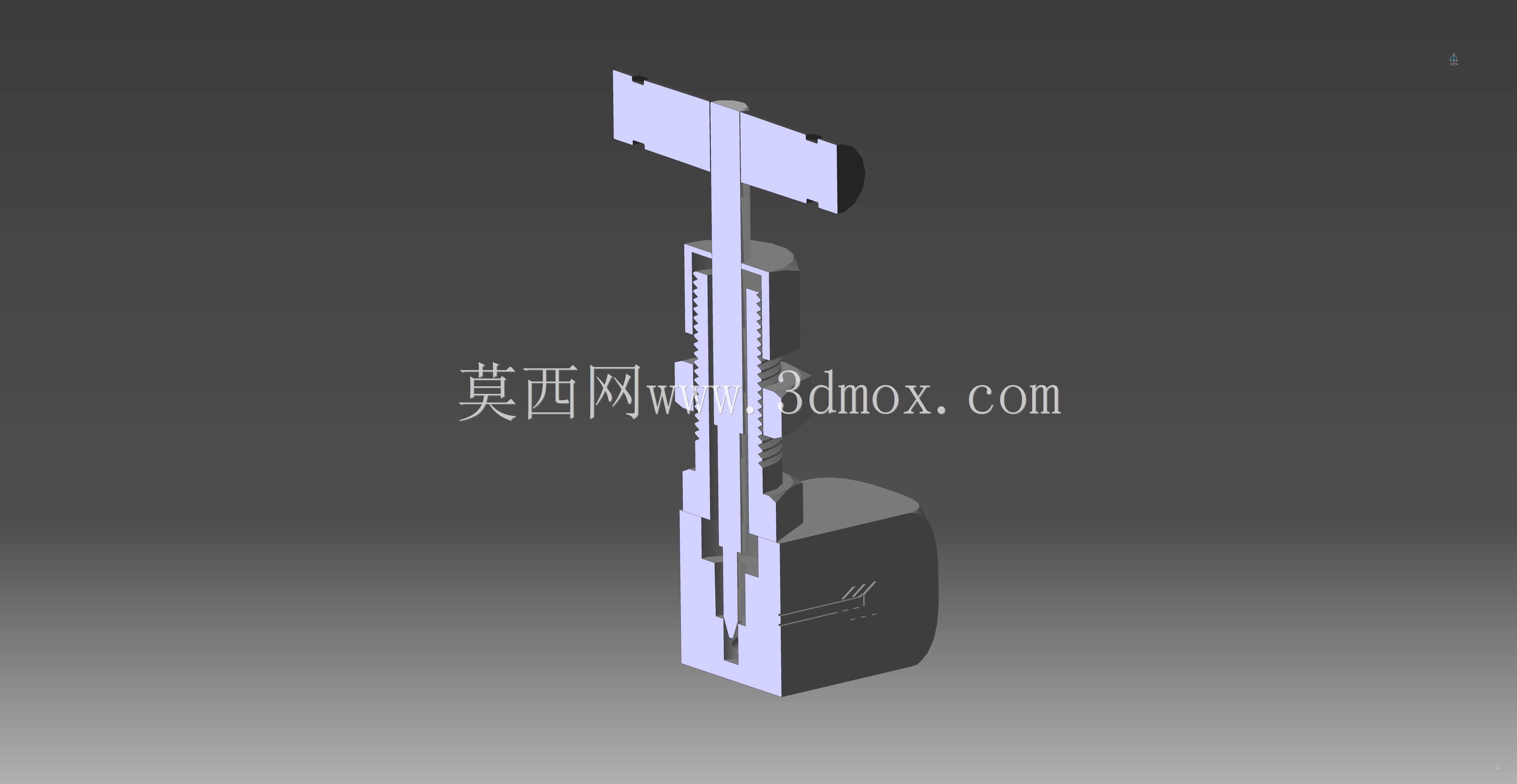

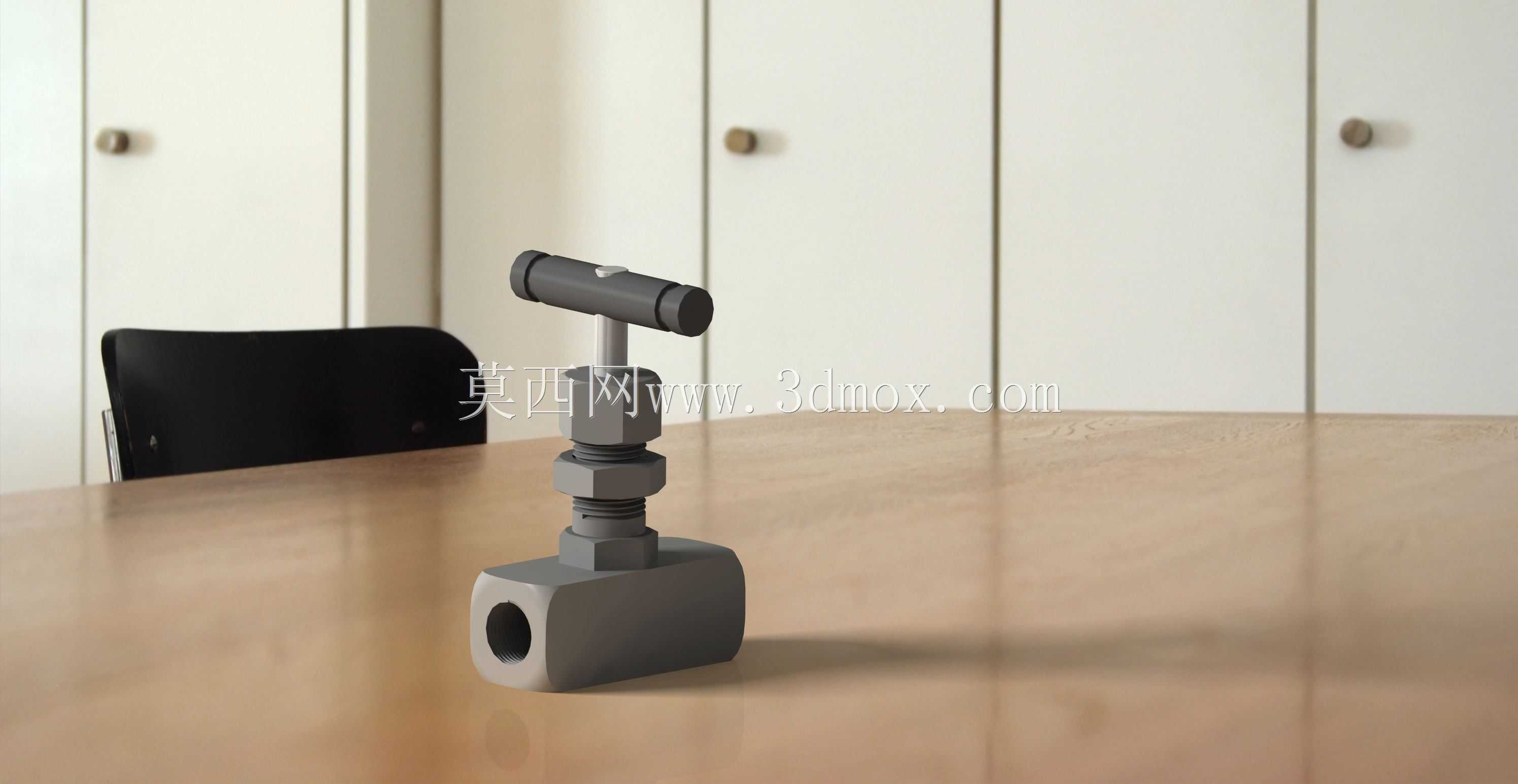

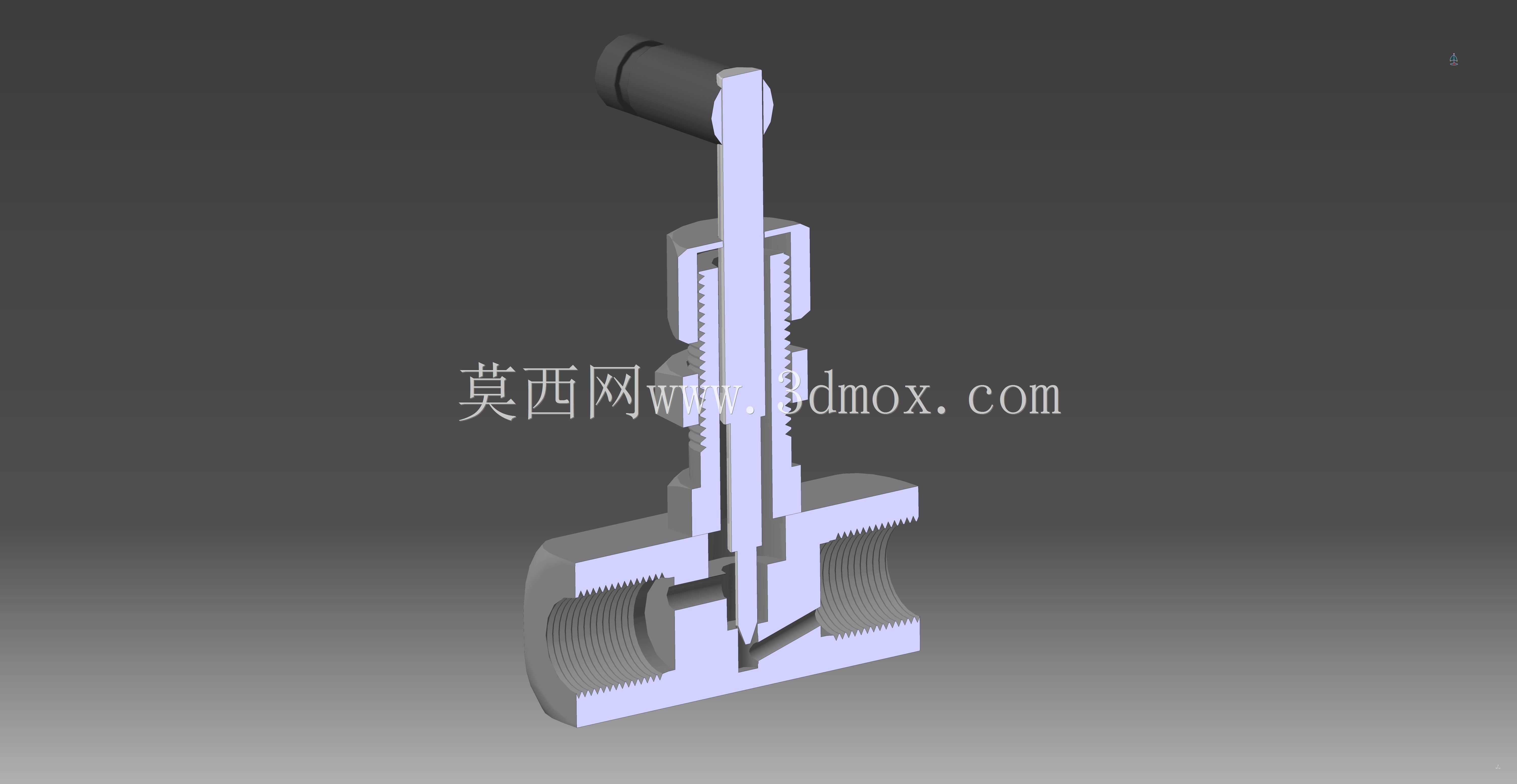

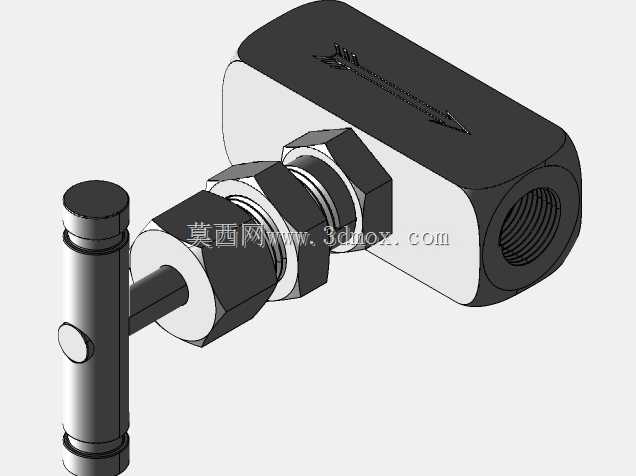

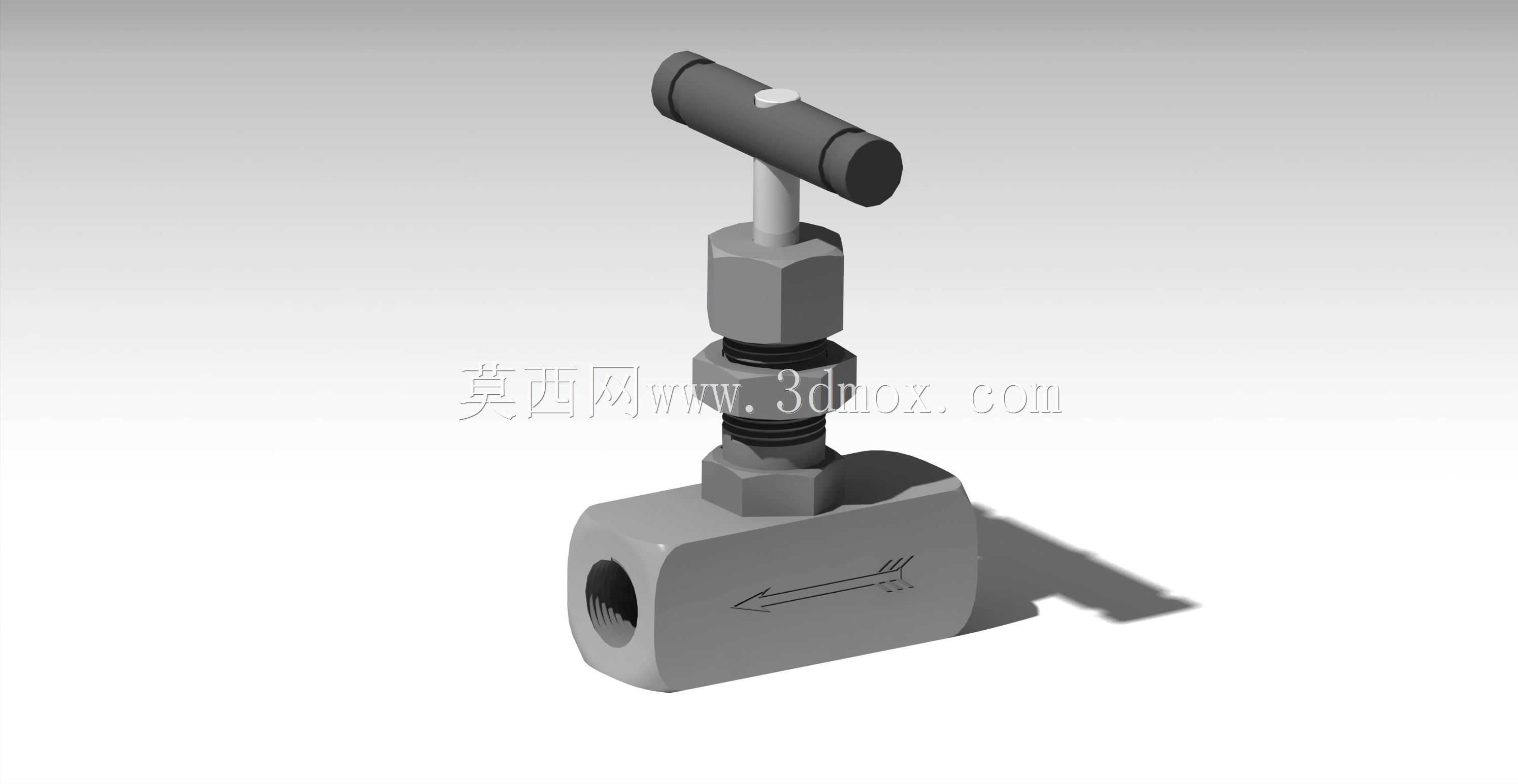

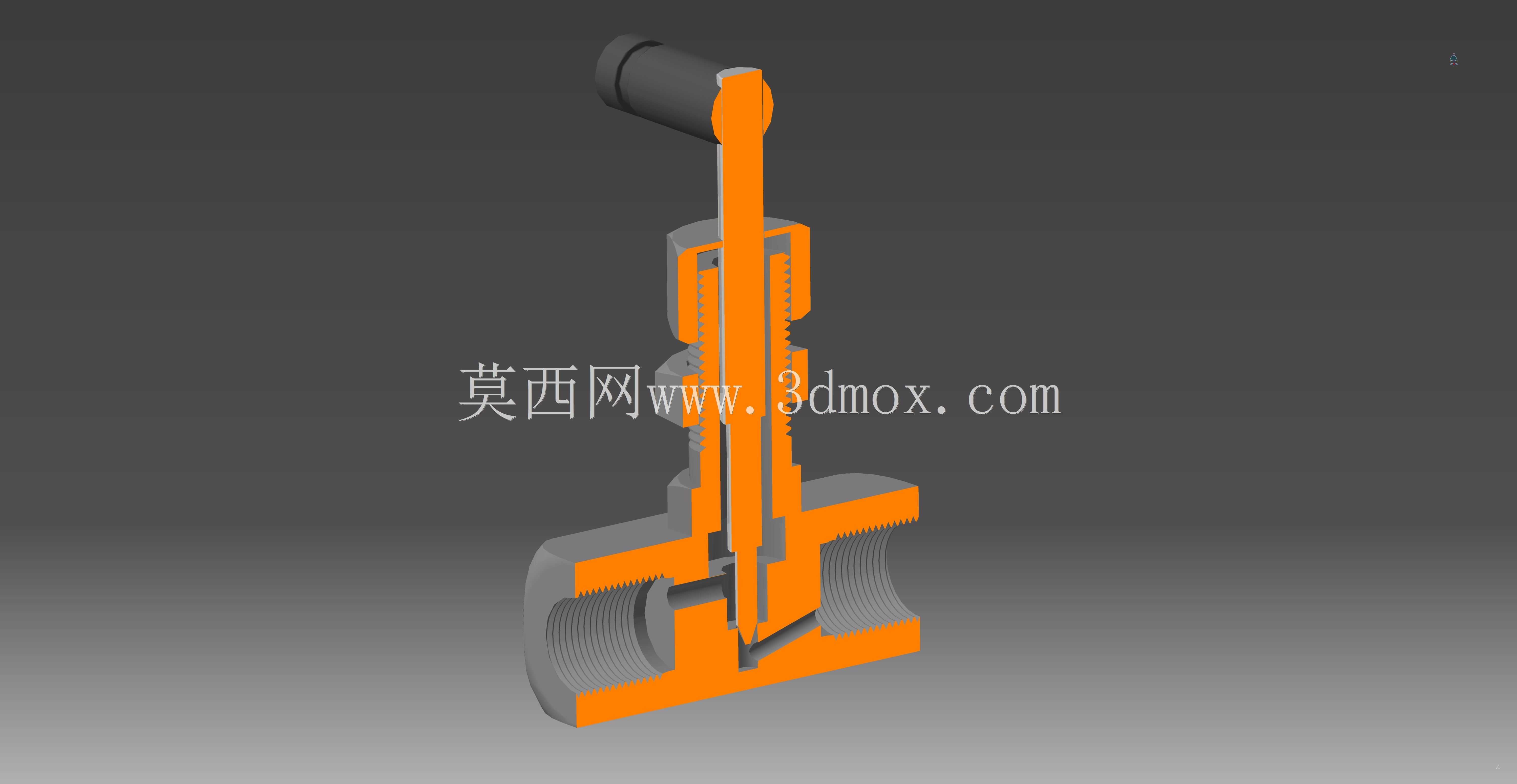

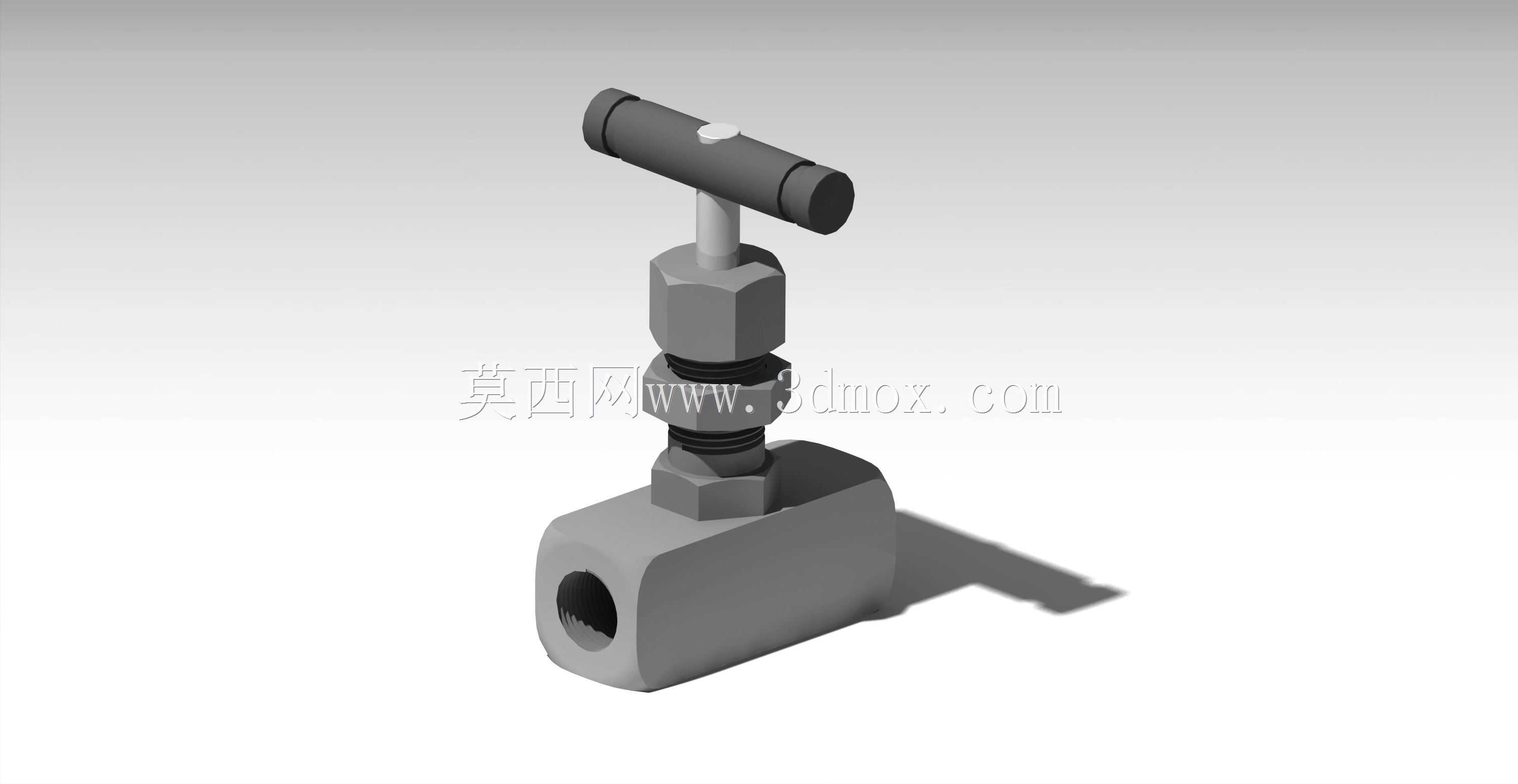

在化工、油气、实验室流体输送、精密液压控制等场景中，小通径管路的流量精细调节一直是管路设计的核心难点，常规通断类阀门无法实现毫升级的流量精准管控，仪表针阀正是为适配这类高精度调控需求开发的管路元件。这款针阀采用侧进底出的方体阀体结构，阀体为整体锻造成型后做精密机加工，进出口为内螺纹接口，可直接适配小通径仪表管路的标准连接规格，安装时无需额外转接接头，阀体侧面的平面结构可直接贴合安装面板或管路支架，预留的锁紧螺母结构可在面板安装时实现阀体的轴向固定，避免管路振动导致的接口松动。从结构设计逻辑来看，这款针阀的核心调控部件采用长锥形销式柱塞，配合阀座处的小尺寸节流孔口，当旋转顶部的T型手柄时，阀杆带动锥形柱塞沿轴向做直线位移，柱塞与阀座孔口的配合间隙随行程变化连续改变，从而实现从完全截流到微导通、再到全通径的无级流量调节，调节过程中流量变化线性度优异，不会出现普通截止阀开启瞬间流量突增的问题，可满足压力试验台、色谱分析管路、液压伺服系统等场景的微流量精准调控需求。阀杆部位采用多层填料密封结构，配合上下两组锁紧螺母可实现密封填料的压紧力调节，长期使用出现微量渗漏时，无需拆解阀体，仅需适当旋紧填料压帽即可恢复密封性能，大幅降低现场维护成本。T型手柄的设计充分考虑了现场手动操作的人机需求，手柄长度适配手指捏持旋转的施力角度，无需借助额外扳手即可完成全行程调节，手柄表面做滚花处理，带油污或戴薄防护手套操作时也不会出现打滑问题。在安装边界上，这款针阀的整体轴向尺寸紧凑，阀体最大外轮廓无突出的冗余结构，可在密集排布的仪表管路群中实现近距离安装，相邻阀体安装时不会出现结构干涉，阀体进出口的同轴度公差控制在较高精度等级，与管路对接时不会产生额外的装配应力，避免长期受力导致的阀体变形或密封失效。从实际使用场景来看，这类针阀常被安装在压力表、流量计等检测仪表的前端引压管路上，作为仪表的截止与微调元件，既可以在仪表校验、更换时截断上游介质，也可以通过微调开度平衡引压管路的压力波动，避免压力冲击损坏精密检测元件；在小型实验装置的流体管路中，也可作为精准节流元件使用，实现反应介质的微量进给控制。
