TG310Y燃气燃烧器结构设计

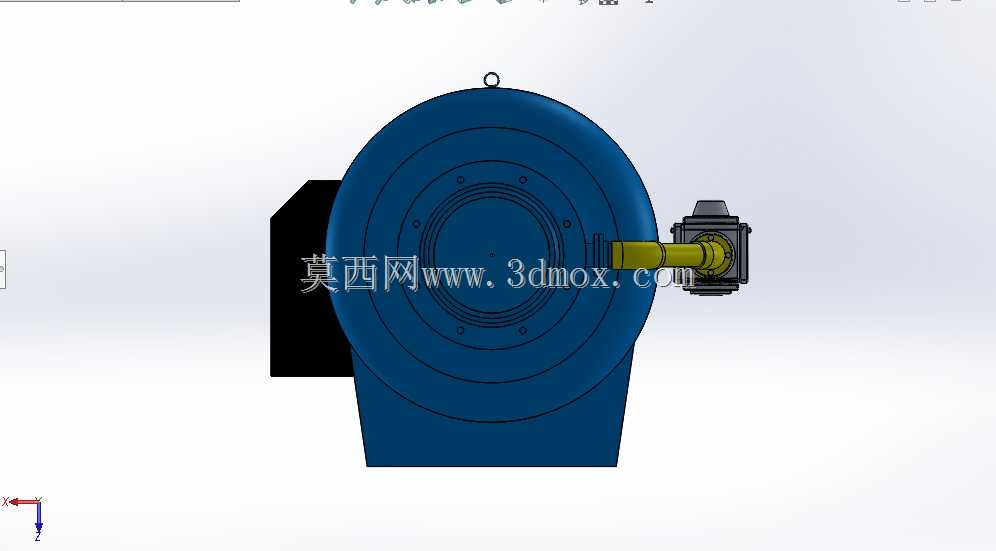

在工业热力配套场景中，这类燃烧装置常被应用于锅炉供热、工业烘干线、金属热处理炉、食品加工烘烤设备等需要可控热源的工况，核心作用是将燃气与空气按合理比例充分混合后稳定燃烧，输出满足工艺要求的热负荷，相比传统散烧方式热效率更高，燃烧工况更易调控，也能降低不完全燃烧带来的能耗与排放问题。整套结构包含燃烧器主体、VGD40系列电动气动调节单元、配套气阀组件，各部件的装配关系在模型中做了完整还原，没有省略关键的连接结构与安装定位特征。从设计思路来看，主体筒体采用分段式结构，前段的混合腔做了渐扩式流道设计，能让燃气与助燃空气在进入燃烧段前充分紊流混合，避免局部燃气浓度过高导致的脱火、回火问题；侧面连接的燃气输送弯管采用大曲率圆弧过渡，减少燃气输送过程的压损，弯管与主体连接端做了法兰定位结构，保证安装时的同轴度，避免密封面错位导致的燃气泄漏。配套的调节单元可根据后端热负荷需求，实时调整燃气供给量与风道开度，实现空燃比的动态匹配，气阀组件自带启闭定位结构，在紧急停机工况下可快速切断气源，满足工业设备的安全防护要求。安装边界方面，主体尾部的风道连接端做了标准法兰接口，可直接对接不同规格的送风管道，侧面的调节单元预留了电气接线与气动管路的安装空间，底部的安装支架做了长圆孔设计，允许现场安装时做小范围的位置调整，适配不同炉体的安装基面公差；气阀组件与燃气弯管的连接端采用螺纹加密封面的双重密封结构，可承受常规工况下的燃气工作压力，不需要额外加装过渡接头就能完成管路对接。建模过程中对各部件的配合公差做了对应预留，比如法兰连接面的密封槽深度、转动部件的活动间隙都按照实际装配要求做了参数化设置，可直接用于后续的工程出图、装配模拟，也能作为同类型燃烧设备改型设计的参考基础，帮助设计人员快速完成结构校核与安装干涉检查，减少实物试制阶段的改模成本。
