简易开放式四轮卡丁车结构设计

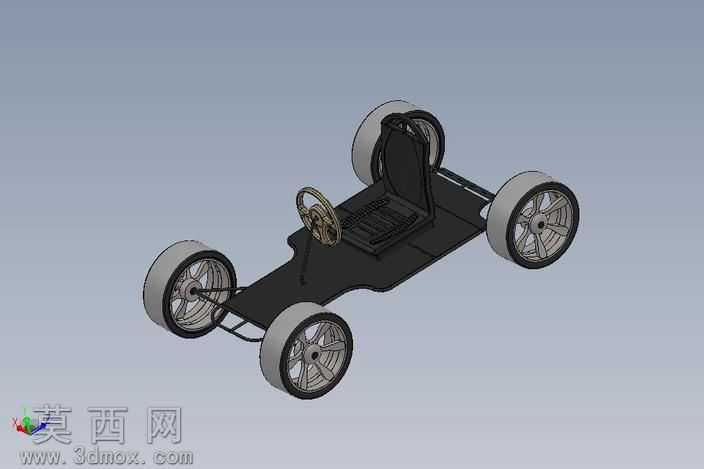

本作品为开放式结构的四轮卡丁车三维建模成果，建模过程依托三维参数化设计软件完成，整体采用自底向上的装配建模思路，先逐一完成单个零部件的参数化建模，再按照实际装配约束关系完成整车总装，确保各部件之间的配合间隙、运动干涉校验全部符合设计要求。首先是车架部分的建模，采用一体化平板式承载结构设计，通过拉伸、切除等基础特征完成主体承载板的轮廓构建，预留出座椅安装位、转向机构安装位、车轮悬架连接位的对应安装孔位，车架边缘做圆角过渡处理，避免应力集中问题，材质设定为高强度碳钢，表面赋予哑光黑色金属烤漆材质，还原真实卡丁车车架的质感。转向系统部分，单独完成方向盘、转向传动轴、转向连接机构的建模，方向盘采用三辐式镂空结构，赋予防滑塑胶与金属结合的材质表现，转向轴与车架之间设定同轴心配合约束，预留合理的转动自由度，可模拟真实的转向转动动作。行走系统部分，四个车轮采用统一规格的轮毂轮胎组合建模，轮毂为多辐式铝合金结构，通过旋转、阵列特征完成辐条结构的构建，赋予抛光金属材质，轮胎采用橡胶材质，表面做出细微的胎纹肌理，轮胎与轮毂之间设定同轴配合，车轮与车架连接位预留轮轴安装结构，还原真实车轮的转动连接关系。座椅部分采用一体式桶型座椅设计，通过曲面建模完成座椅的人体工学曲面构建，靠背与坐垫部分做凹陷贴合处理，赋予黑色哑光皮革材质，安装位置对应车架中部的乘坐区域，符合单人驾驶的乘坐姿态需求。整车渲染阶段采用柔和的均匀布光方案，背景选用浅灰色渐变背景，突出卡丁车本身的结构细节，各部件材质的粗糙度、反光度参数经过反复调试，金属部件的冷硬质感、橡胶轮胎的哑光质感、皮革座椅的细腻质感都得到准确呈现。设计过程中充分考虑了卡丁车的轻量化需求，在保证结构强度的前提下尽可能简化车架结构，减少不必要的冗余部件，开放式的布局既方便后期的装配维护，也能让驾驶者直观感受到车辆的机械结构魅力，整体结构紧凑，轮距与轴距的比例经过合理调校，兼顾了行驶稳定性与转向灵活性，可作为休闲卡丁车结构设计、教学演示的参考三维模型使用。
