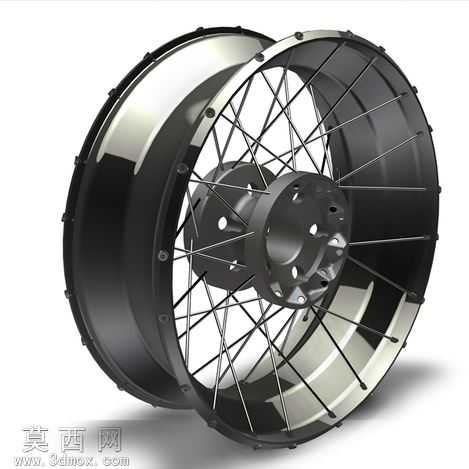

仿宝马GS摩托车辐条式轮毂三维设计

本作品为摩托车辐条式轮毂的三维参数化建模成果，建模阶段以宝马GS系列车型配套轮毂的实物测绘尺寸为基准，在Autodesk Inventor平台中完成全结构的特征化搭建。建模过程遵循从基准到局部的设计逻辑，首先以轮毂中心安装法兰的端面为基准平面，绘制中心定位孔、螺栓安装孔的截面草图，通过拉伸、切除特征完成中心安装座的主体结构，针对安装座上的减重孔、定位卡槽等细节，采用阵列、倒角、圆角特征逐一完成，保证安装位的尺寸精度与装配适配性。轮辐部分采用空间钢丝辐条结构，建模时先确定轮辋与中心法兰的对应安装点位，通过三维草图绘制每一根辐条的空间走向，再以圆形截面沿路径扫掠生成单根辐条实体，按照交叉编织的排布规律完成所有辐条的圆周阵列，还原辐条轮特有的交叉支撑结构，同时对辐条两端的连接头做细节化处理，保证结构的真实感。轮辋部分采用薄壁回转结构，先绘制轮辋的轴向截面轮廓，通过回转特征生成轮辋主体，再对轮辋边缘的辐条安装孔、轮胎配合唇边做细节切除与圆角处理，还原金属轮辋的冲压成型结构特征。材质与渲染阶段，针对轮毂不同部件的材质特性做区分设置：中心安装座与轮辋采用抛光镀铬金属材质，调整金属粗糙度、反射率参数，还原镀铬表面高反光、亮面质感；辐条采用哑光不锈钢材质，设置稍高的粗糙度参数，呈现不锈钢丝的哑光金属质感；整体渲染采用影棚柔光环境，添加柔和的环境反射与地面阴影，突出轮毂的金属质感与空间结构层次。设计过程中兼顾了结构合理性与视觉还原度，所有安装孔位、辐条排布角度、轮辋截面尺寸均参考实物比例设置，既保证三维模型的外观还原度，也可用于后续的结构受力分析、装配模拟等场景，完整还原了经典辐条轮毂的结构特征与金属质感。
