赛车配套车载灭火器装置结构设计

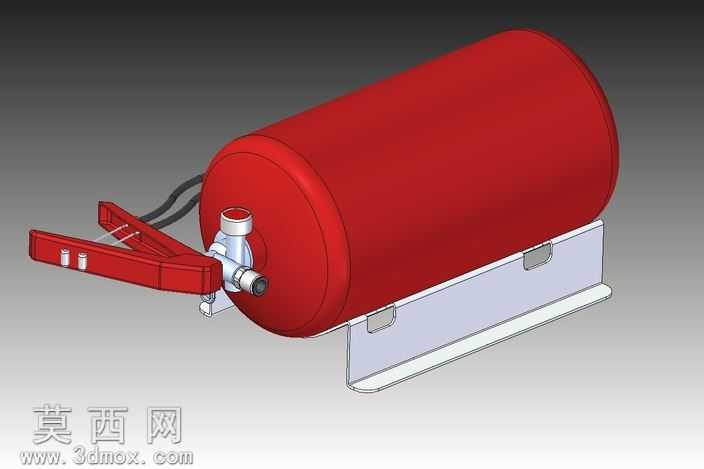

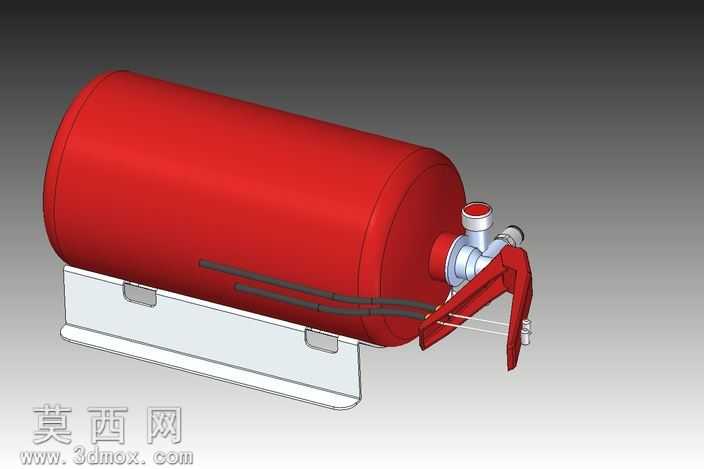

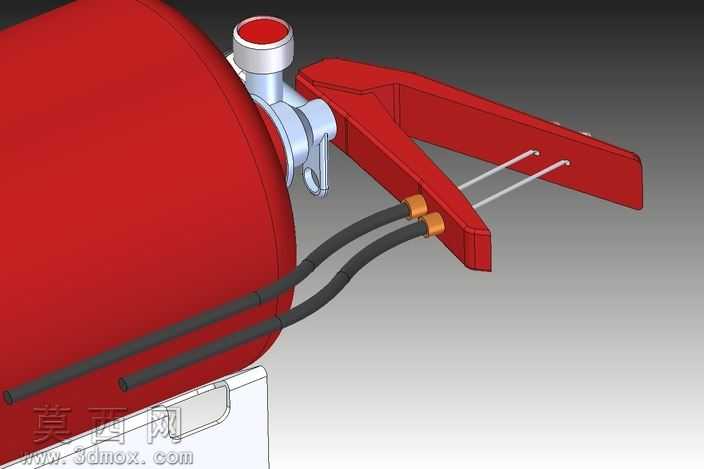

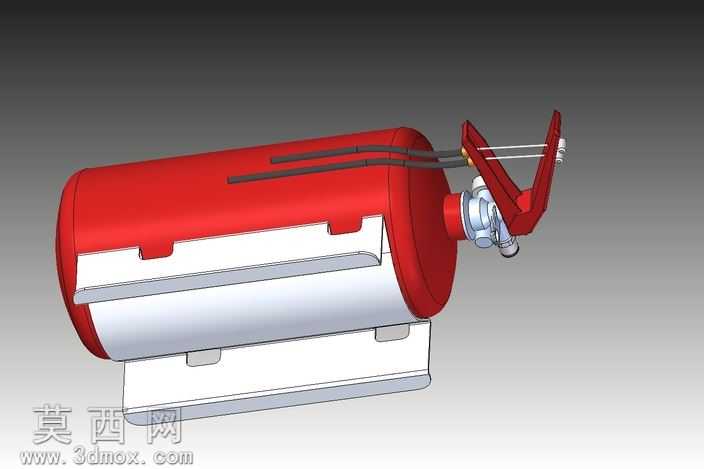

本作品为赛车专用车载灭火装置的三维参数化模型，整体建模过程严格遵循车载消防装备的实际尺寸比例与功能逻辑，在三维建模环境中完成全零件的独立建模与整体装配。模型主体的储压罐体采用回转体特征建模，通过拉伸、旋转、抽壳等基础特征构建出圆柱形承压罐体的基础形态，罐体表面赋予高光泽红色防火涂层材质，还原车载灭火器醒目的警示外观，同时对罐体两端的封头结构做了圆角过渡处理，既符合压力容器的结构设计规范，也避免尖锐棱角在赛车颠簸工况下产生磕碰风险。罐体前端的阀门操控总成采用多零件装配建模，包含金属阀体、压把式启闭结构、保险销、灭火剂输出接口等细节部件，金属阀体部分赋予哑光镀锌金属材质，压把结构采用与罐体一致的红色高强度工程塑料材质，压把与阀体的铰接位置做了运动副约束预留，可直观展示灭火器压下压把即可开启喷射的动作逻辑，保险销的细小结构也做了精细化还原，清晰呈现其穿插在压把锁止位的结构形态。罐体底部的安装固定支架采用钣金特征建模，通过钣金折弯、冲压成型特征构建出L型的安装支座，支架上预留了与赛车车架连接的固定卡扣位与安装孔位，支架表面赋予银灰色冷轧钢板喷塑材质，还原车载灭火器安装支架的真实质感，支架与罐体之间的连接卡扣也做了独立建模，清晰展示罐体与支架的快拆式连接结构。建模过程中对所有零件的装配间隙做了合理设置，既保证各部件的装配关系清晰可辨，也避免出现特征干涉问题，整体渲染采用渐变灰色工业展示背景，搭配柔和的环境光与定向补光，突出装置各部分的材质质感与结构层次，可直观呈现该车载灭火装置的整体形态、各部件连接关系与安装固定方式，完整还原赛车专用生命线灭火瓶的结构设计细节，可用于赛车安全系统设计参考、消防装备结构教学等场景。
