简易非等比例球阀结构三维设计模型

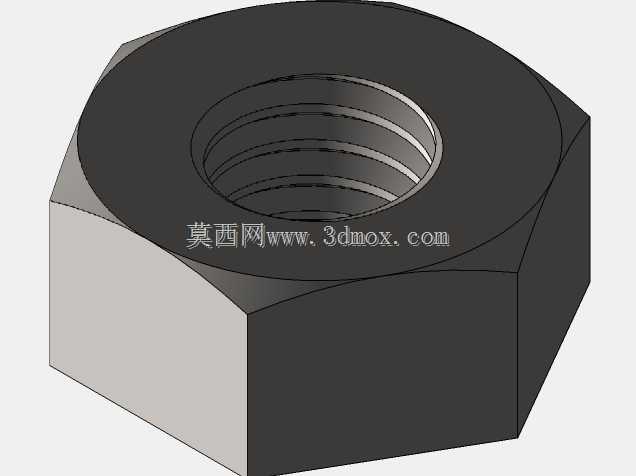

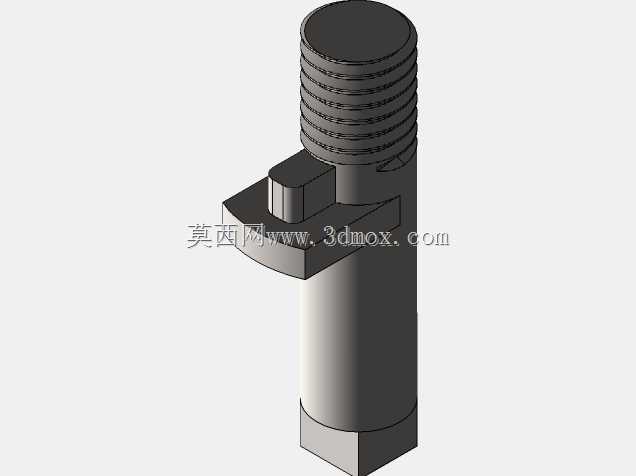

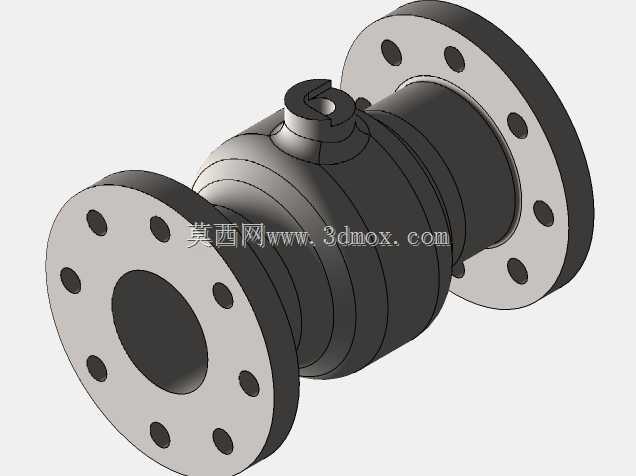

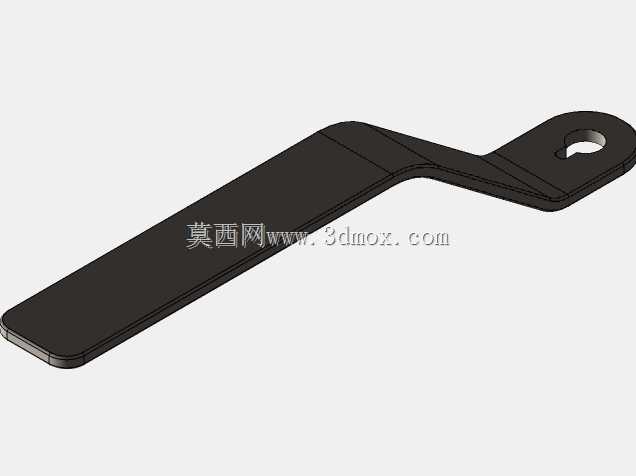

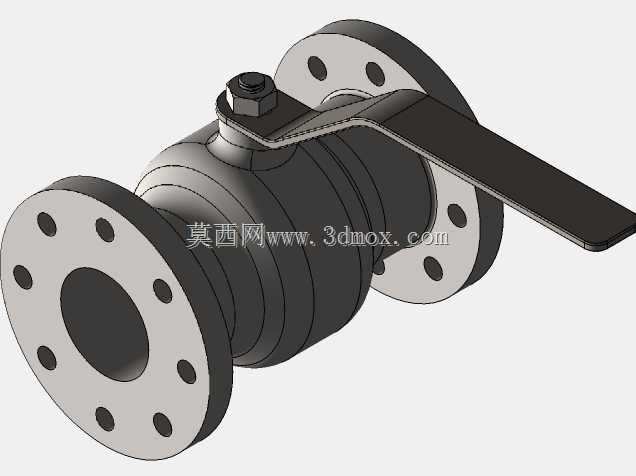

在民用给排水、小型化工支路、暖通循环水等对通断控制精度要求不高的低压管路场景中，这类简化结构的球阀常被用作支路截断元件，不需要严苛的流量调节精度，核心作用是实现管路介质的快速通断切换，相比闸阀、截止阀，它的启闭行程更短，操作力矩更小，日常运维中徒手就能完成开关动作，不需要额外配备大规格操作扳手。做这个模型的时候，没有严格按照工业级球阀的制图比例缩放，核心是把球阀的核心装配逻辑还原清楚：中间的球形启闭件带贯通流道，和两侧的阀座密封面贴合，阀杆穿过上盖的密封填料段连接球体和外部操作手柄，转动手柄90度就能让球体流道和管路轴线对齐或者垂直，对应全开和全关状态。建模的时候特意简化了工业球阀里的防静电结构、防火密封层、多级填料压盖这些复杂细节，保留了阀体、球体、阀座、阀杆、手柄、两端连接段这些核心零件的装配关系，方便刚接触管路元件的设计人员快速理解球阀的工作原理，不用一开始就陷入复杂的工艺细节里。从安装边界来看，这个模型的两端接口做了简化的直管段模拟，实际选型的时候要注意，这类简易球阀的安装位置要预留足够的手柄操作空间，不能贴墙或者紧贴其他管路元件布置，至少要留出手柄旋转90度的活动余量，避免安装后无法正常操作。另外模型里的流道直径和阀体外形的比例做了适当放大，是为了更清晰展示内部球体的转动轨迹，实际生产用的球阀阀体壁厚要根据管路公称压力计算确定，不能直接套用这个非等比例模型的尺寸做加工图纸。在做管路系统三维布局的时候，这类简化模型可以用来做占位元件，快速排布管路走向，确定阀门的安装位置和操作空间，等整体方案确定后再替换成对应压力等级、对应连接方式的精确型号模型，能大幅提升前期方案设计的效率，不用在方案阶段就花大量时间绘制精细的阀门模型。还要注意，这个模型展示的是浮动球结构的基本原理，球体在介质压力作用下会压紧出口侧的阀座实现密封，适合低压小通径的管路场景，如果是高压大通径的工况，就要改用固定球结构的球阀，配套的阀杆密封、阀体连接螺栓强度都要重新校核，不能直接套用这个简化结构的设计逻辑。
