多规格内螺纹黄铜手动球阀结构设计

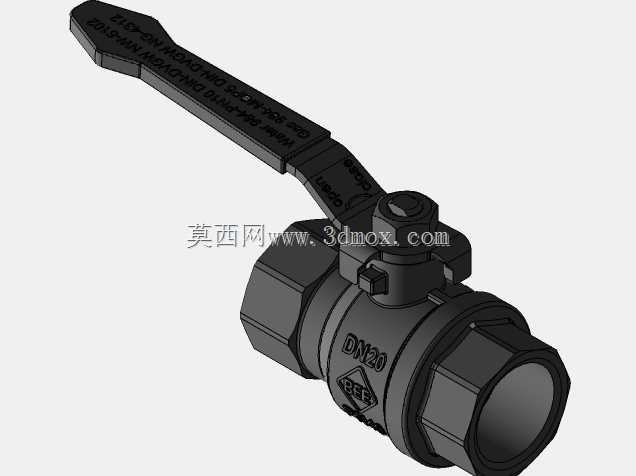

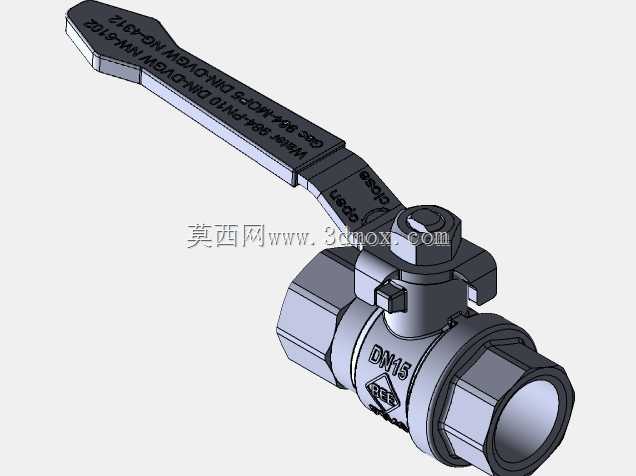

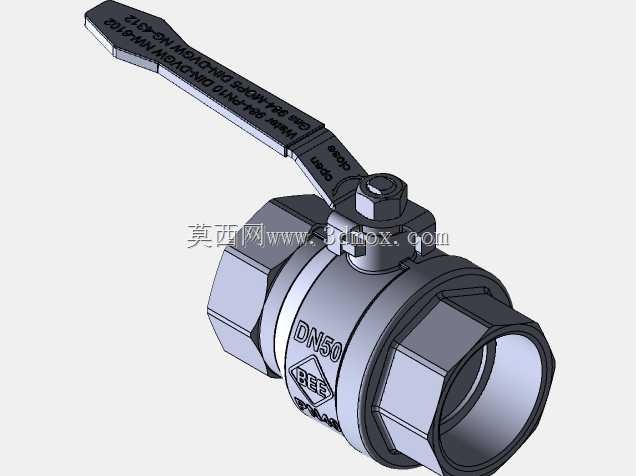

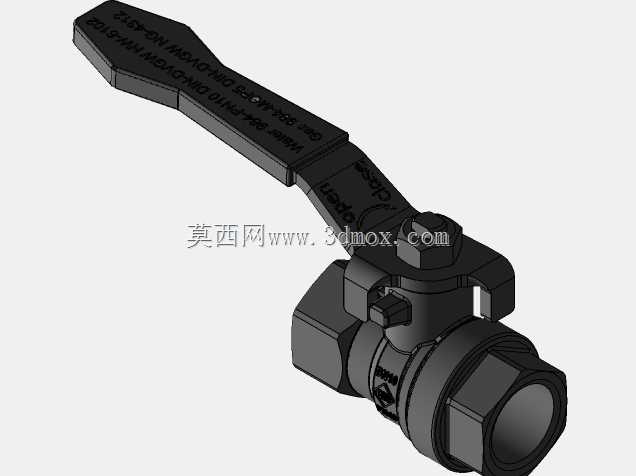

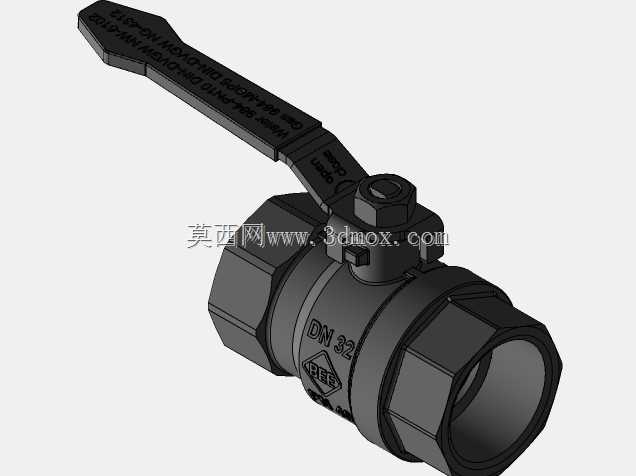

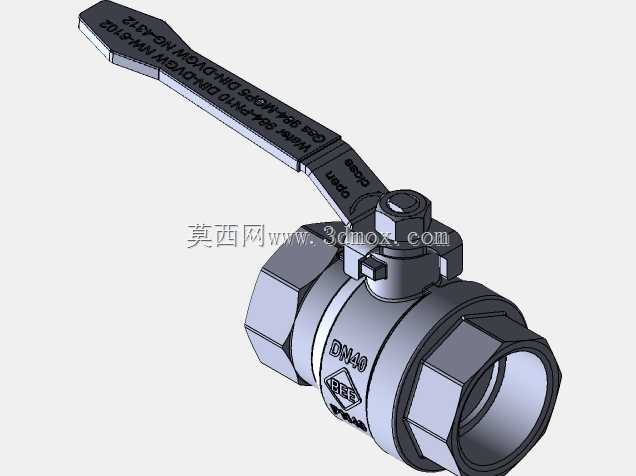

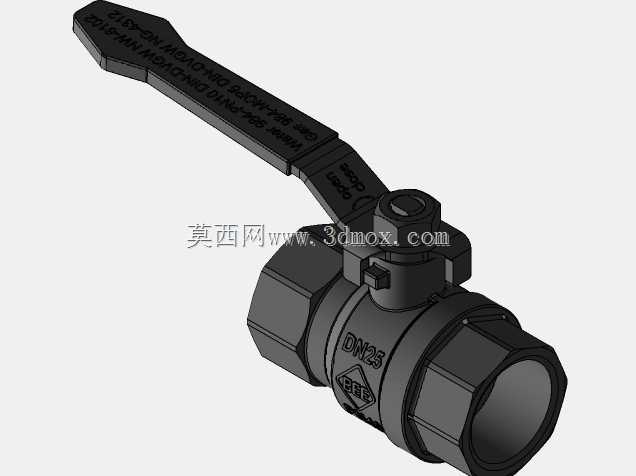

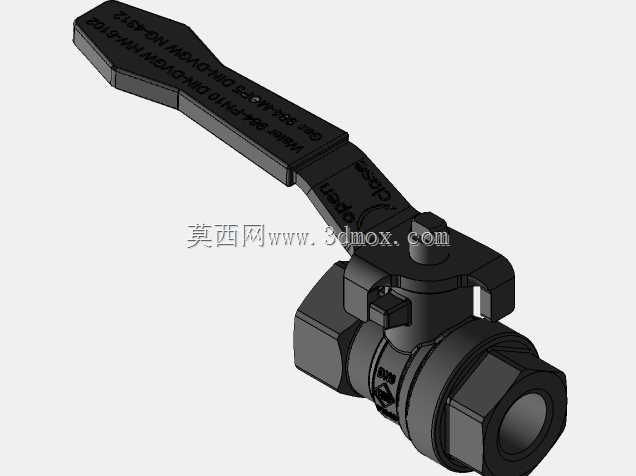

在民用给排水、小型暖通管路、低压气动输送、小型设备液压辅助回路的搭建与改造场景中，这类黄铜材质的手动球阀是应用频次极高的流体控制元件，核心作用是实现管路内介质的通断控制，相比闸阀、截止阀，它的启闭行程更短，操作力矩更小，全开状态下流道几乎无额外阻力，介质压损可以控制在极低水平，很适合对管路通断效率有要求、不需要频繁调节流量的工况。这款球阀采用一体式黄铜锻压成型的阀体结构，设计阶段优先考虑了民用与小型工业场景的安装便利性，连接端采用标准内螺纹接口，覆盖1/4英寸到2英寸的常用管路通径，对应DN6到DN50的常规管径，安装时不需要额外焊接法兰，直接匹配对应规格的外螺纹管路端头，缠绕密封生料带后即可拧紧固定，安装边界紧凑，不需要预留过大的操作空间，哪怕是管路排布密集的设备内部、家装墙面暗敷管路的接驳位置，都能顺利完成安装。手柄采用加长杠杆式结构，设计时特意做了防滑的压纹处理，表面模压出通断方向的标识，操作人员不需要额外观察阀位，只需要看手柄朝向就能快速判断阀门的启闭状态，手柄与阀芯的连接采用扁方定位结构，避免长期操作后出现手柄打滑、阀位指示不准的问题。阀芯采用通孔球体结构，密封副选用耐磨的改性聚四氟乙烯材质，装配时通过压盖的预紧力保证密封面的贴合度，低压工况下也能实现零泄漏，日常使用时只需要将手柄扳动90度即可完成全开或全关操作，不需要像闸阀那样旋转多圈，紧急断流时的响应速度更快。建模过程中严格遵循了民用铜阀的通用尺寸规范，阀体的六角拆装位尺寸匹配常规活动扳手的开口范围，后期维护时不需要专用工具就能完成压盖紧固、密封件更换的操作，阀体的流道做了等径设计，不会因为阀腔缩径造成介质流道突变，减少了介质在阀内的紊流与噪音问题，不管是走冷水、热水，还是低压压缩空气、无腐蚀性的轻质油品，都能稳定适配。
