成型机拍板式切削刀头结构设计

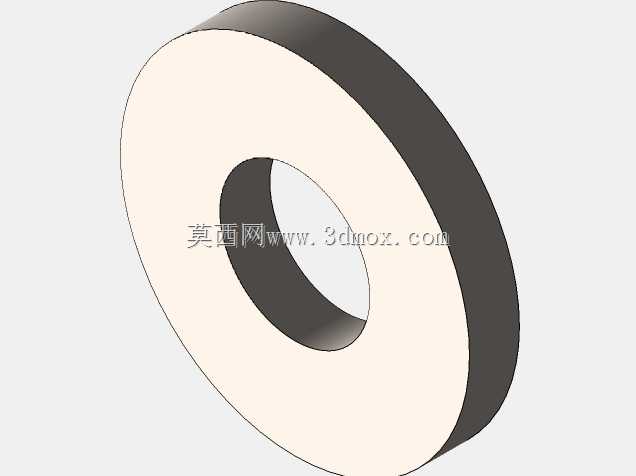

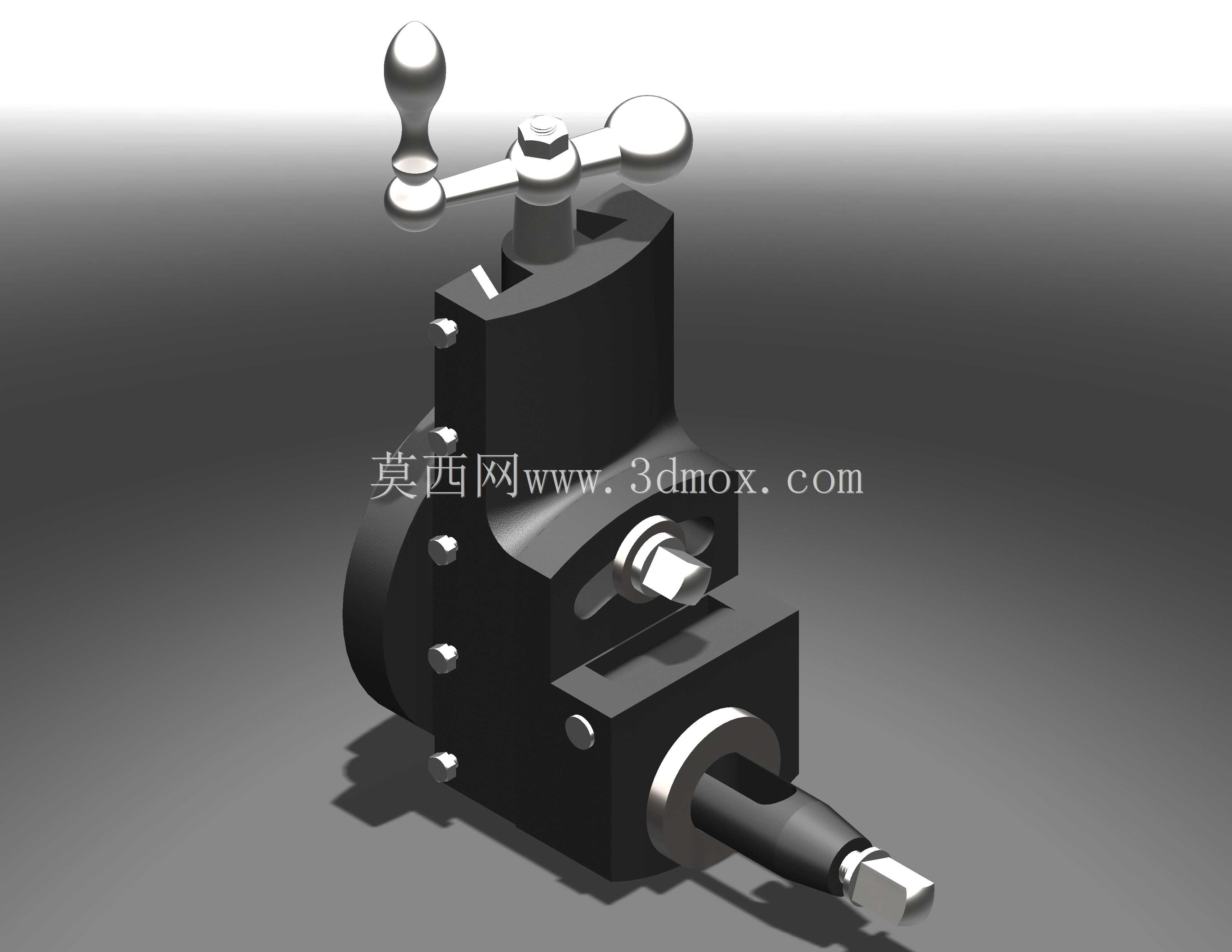

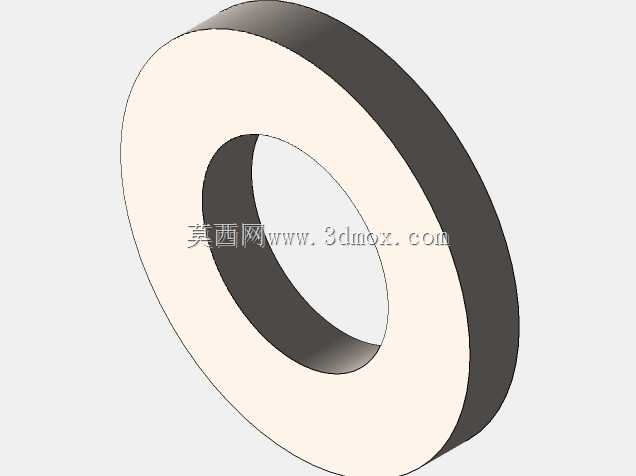

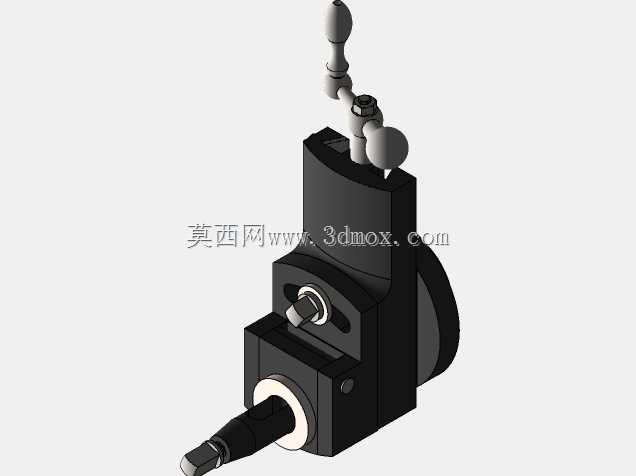

　　这套刀头结构主要配套金属型材成型加工产线使用，在冷弯成型、板材定长冲切、异形成型件的端面修整工序中承担核心执行功能，和普通固定式车刀架不同，它自带拍板锁紧机构，能在单次走刀行程里完成快速进刀、切削到位后的瞬时锁止、退刀前的快速松脱整套动作，适配成型机连续往复的加工节拍，避免普通刀架在高速往复工况下出现的让刀、退刀刮伤工件表面的问题。

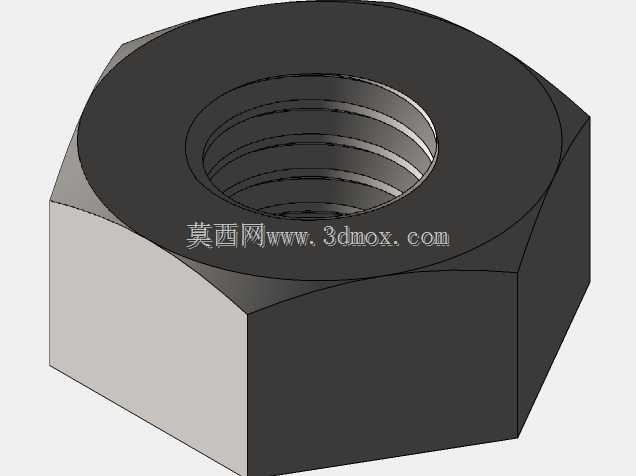

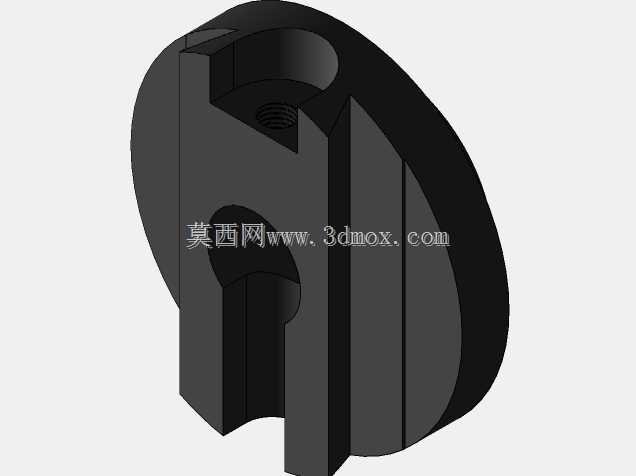

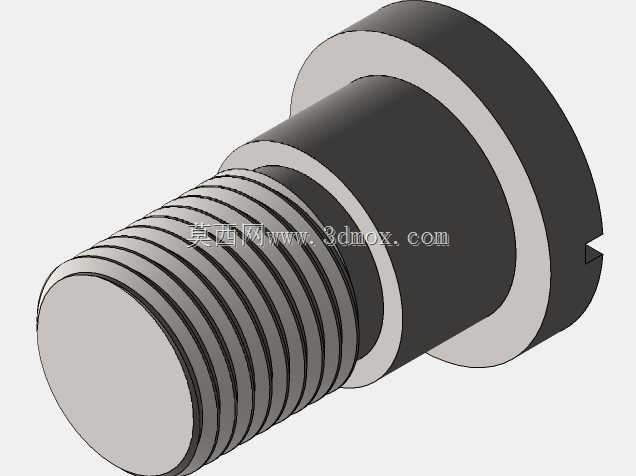

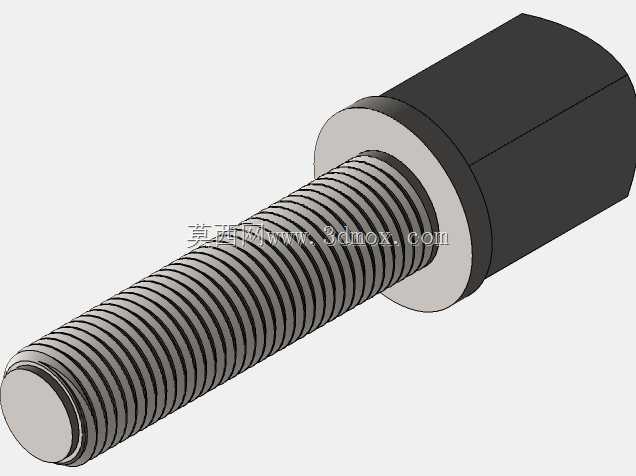

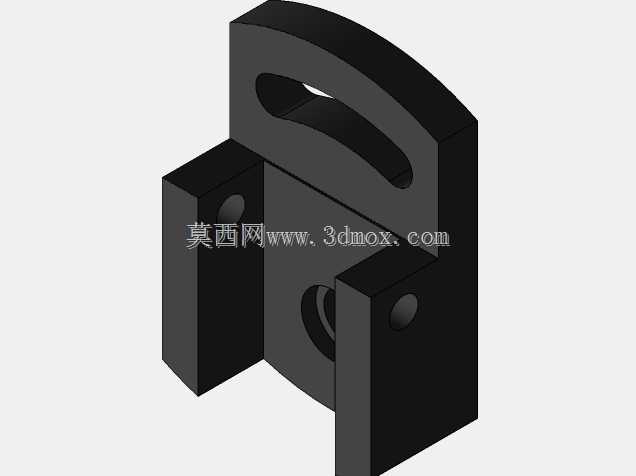

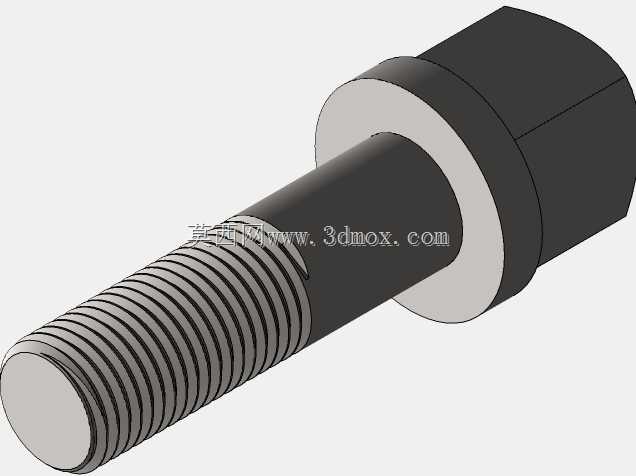

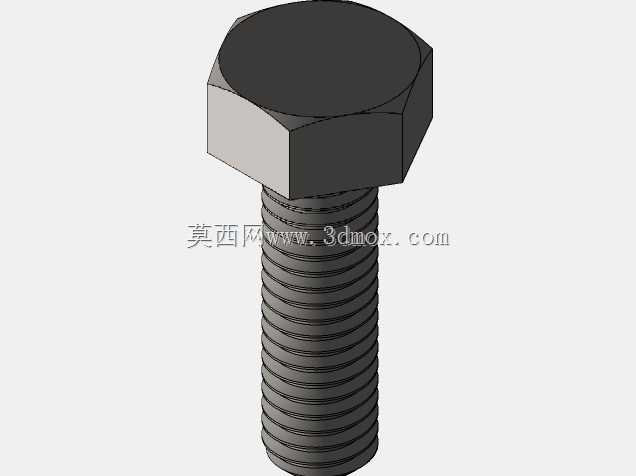

　　从结构设计逻辑来看，整个刀头采用分体式堆叠装配思路，底部的安装基座做了带定位止口的燕尾槽结构，安装时可以直接卡入成型机的刀架滑台，止口配合间隙控制在0.02mm以内，既保证滑台带动刀头往复运动时的传动精度，也能在更换不同规格刀头时快速完成定位，不需要反复打表找正。基座上方的刀夹部分采用侧向顶紧+拍板压合的双重固定方式，装夹刀具时，先将成型刀片放入刀夹的定位槽内，扳动顶部的三球手柄带动内部的偏心轴转动，驱动拍板向下压合刀片顶面，同时侧向的紧定螺钉会顶紧刀片的侧面基准，双重固定能抵消切削过程中三个方向的切削分力，即使在加工厚度6mm以内的低碳钢型材时，也不会出现刀片移位、崩刃的情况。

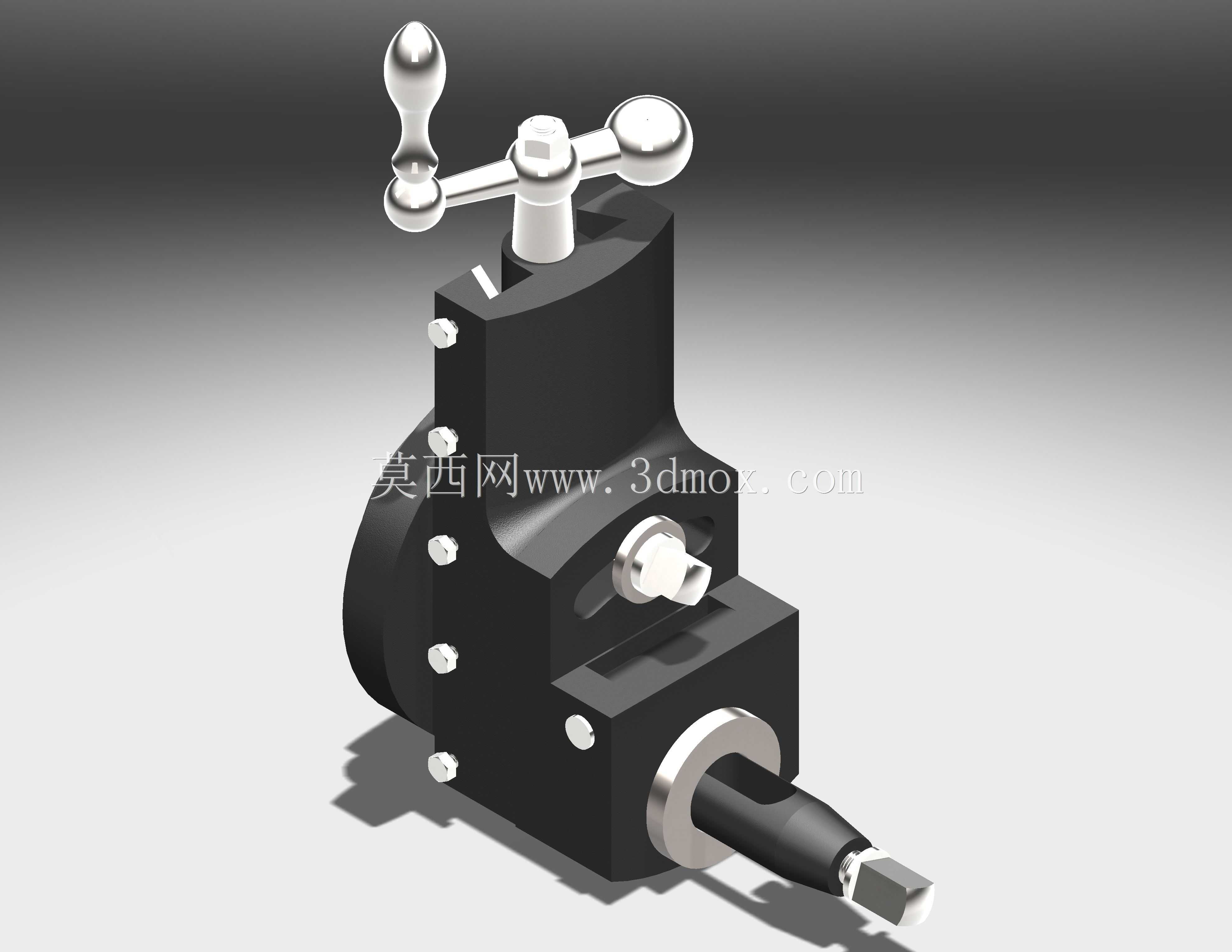

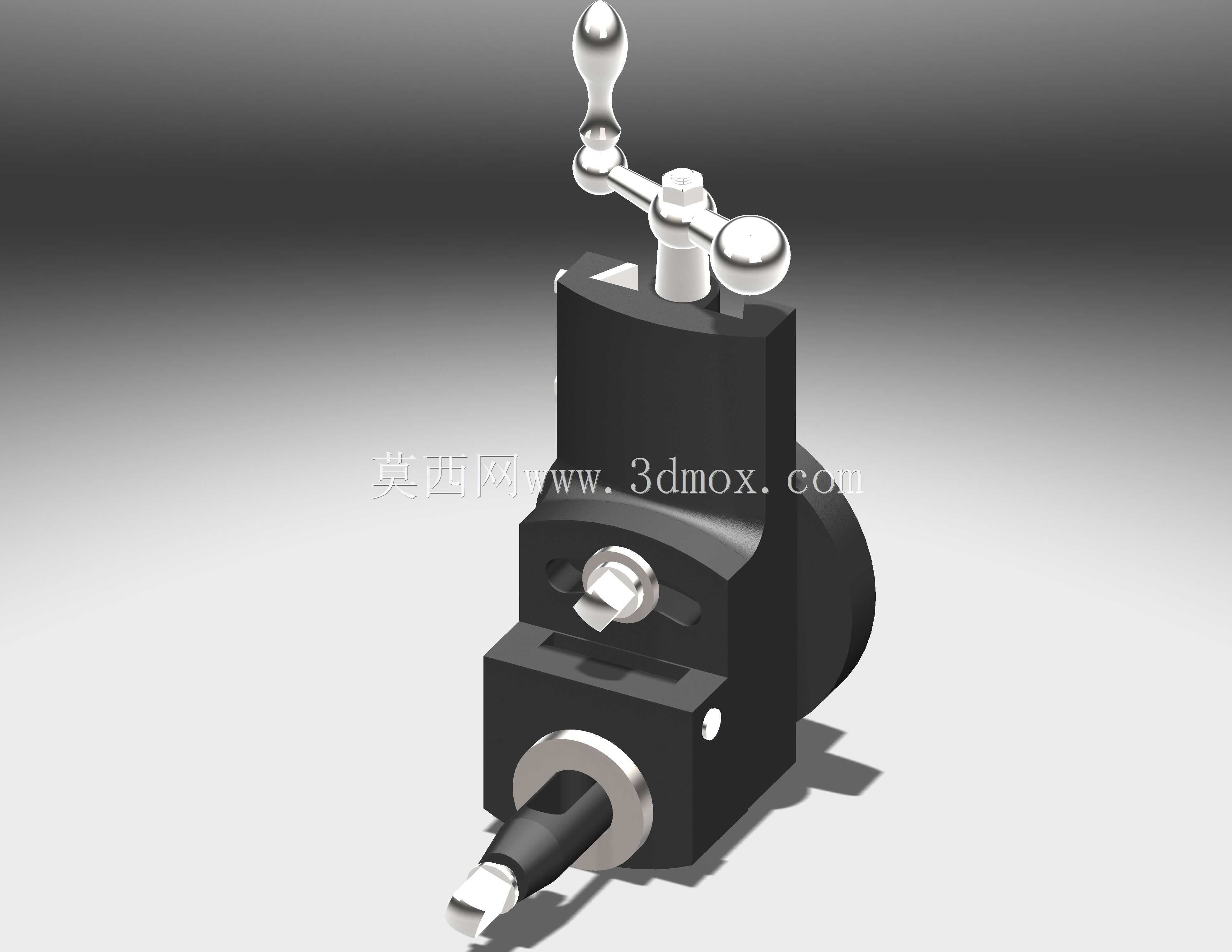

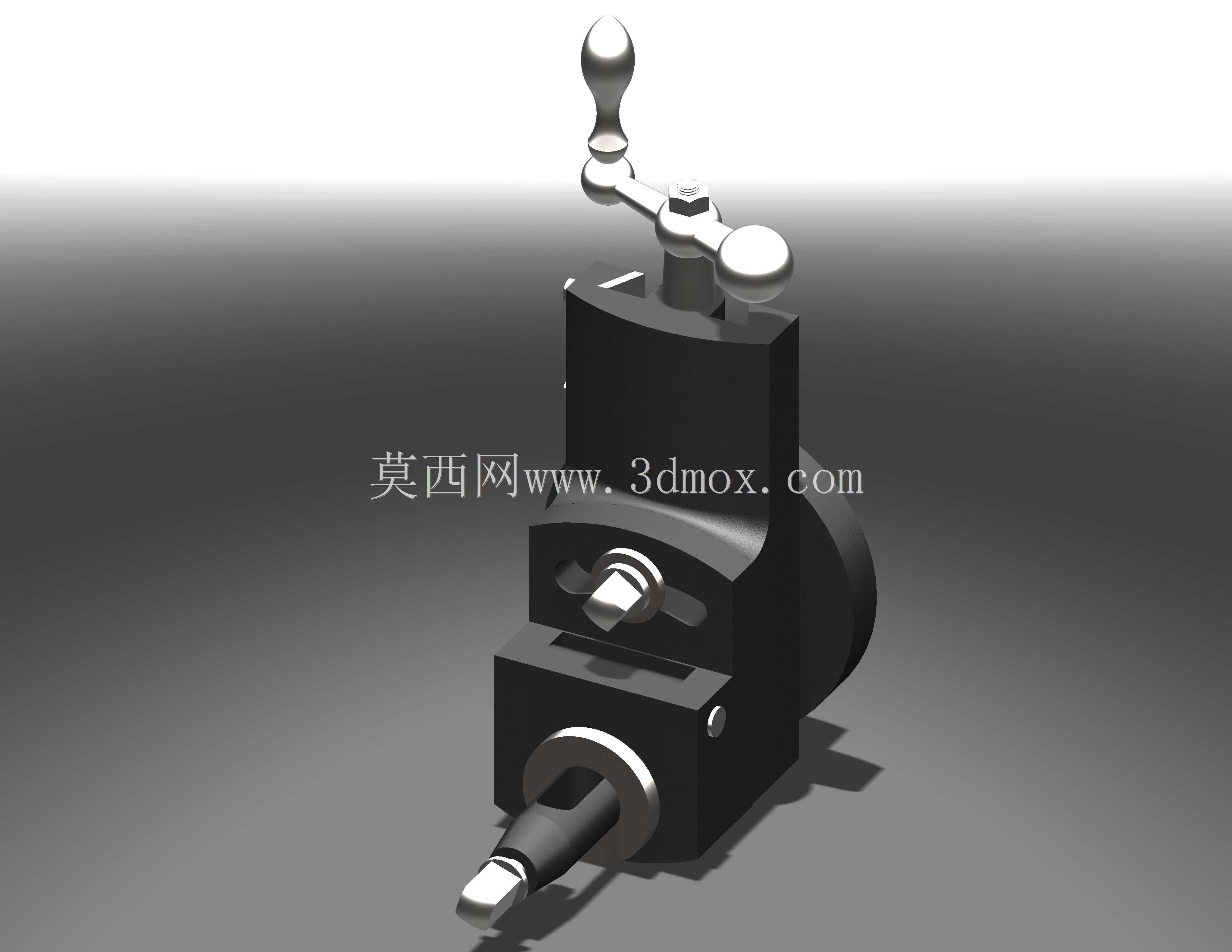

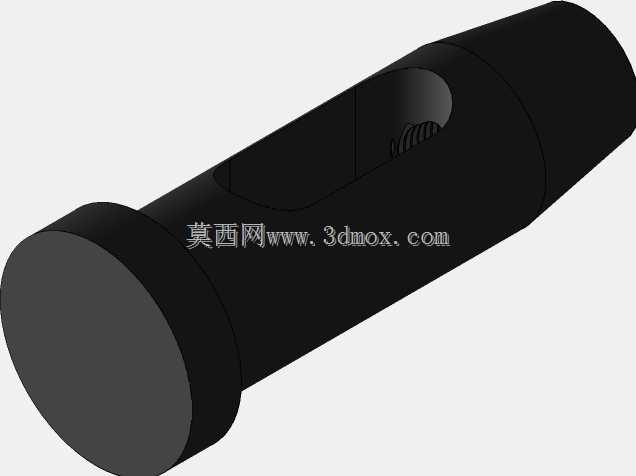

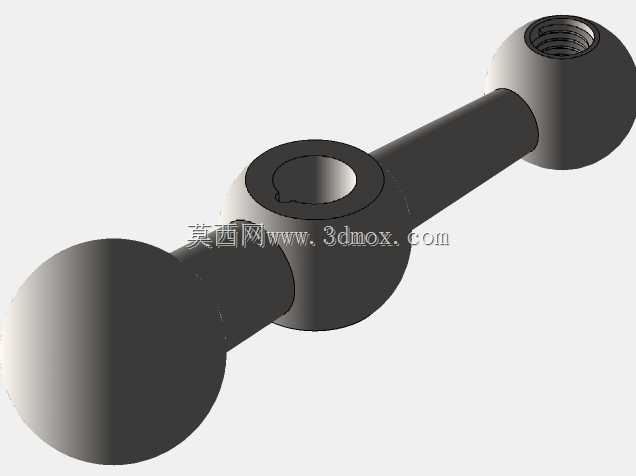

　　拍板机构的设计是这套结构的核心，偏心轴的升程做了12mm的设计，对应的拍板开合行程为8mm，足够操作人员快速更换不同厚度的成型刀片，偏心轴的自锁角度设置在7度，当手柄扳到锁紧位置时，偏心轴会越过死点实现机械自锁，不需要额外增加弹簧或者锁销就能保持锁紧状态，即使设备运行过程中产生持续振动，拍板也不会出现松脱。顶部的操作手柄做了三个球形端头的设计，操作人员站在设备正面、侧面都能快速找到施力点，换刀调整时不需要刻意调整站位，能缩短产线换型的停机时间。刀头的出刀方向做了可微调的结构，刀夹和基座之间设置了0.5mm的调整间隙，通过侧面的调节螺钉可以微调刀片的伸出长度，调整精度能达到0.01mm，适配不同切削深度的加工需求，不需要在刀片下方加垫铜皮来调整高度，减少了换刀时的调整步骤。

　　从安装边界尺寸来看，整个刀头的总高度控制在185mm，基座的安装孔距为120mm，适配市面上多数常规成型机的滑台安装尺寸，不需要对原有设备的滑台进行二次改造就能直接替换安装。刀头的侧向伸出长度为95mm，加工时不会和成型机的送料辊道、导向机构产生运动干涉，拍板抬起时的最高位置距离基座安装面160mm，换刀时操作人员的手部有足够的操作空间，不会被周围的设备结构磕碰。切削过程中，刀头的受力会通过基座直接传递到滑台的导轨面上，整体结构的刚性经过加强，刀夹部分的壁厚做了15mm的加厚处理，在承受最大15kN的切削抗力时，刀头的形变量能控制在0.01mm以内，保证成型加工的尺寸精度稳定在IT8级以上。

　　在实际产线应用中，这套刀头除了用于金属型材的成型切削，也可以通过更换不同的刀片，适配塑料异型材、薄铝型材的切断和成型加工，只需要调整锁紧力的大小，就能装夹不同材质加工对应的刀片，不需要更换整个刀头结构。刀头的所有运动副都做了防尘设计，偏心轴和拍板的配合位置加装了防尘毡圈，能阻挡加工过程中产生的金属切屑、粉尘进入配合间隙，延长结构的维护周期，日常使用只需要每周在注油点加注一次润滑油，就能保证机构动作顺畅，不会出现卡滞、锁紧失效的问题。和传统的螺栓压紧式刀架相比，这套拍板结构的换刀时间能缩短70%以上，在多规格小批量的成型加工场景下，能有效提升设备的稼动率，减少非加工时间的占比。
