90度弯头注塑成型模具结构设计

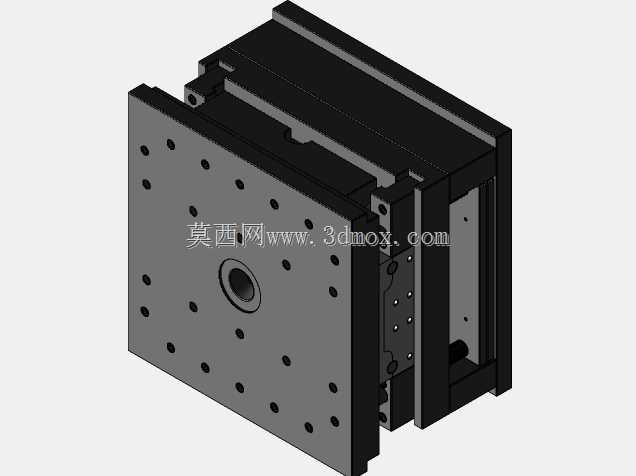

这套模具主要用于给排水、家装管路系统中90度塑料弯头的批量注塑成型作业，适配常规PP、PVC类硬质管路塑料的加工工况，在民用建材、市政管路配件生产场景中应用广泛，能稳定完成弯头类带弧形内孔结构件的一次成型，避免后续二次加工带来的形位公差偏差。整套模架采用标准三板式结构布局，定模侧预留的安装孔位完全匹配常规卧式注塑机的装模基准，安装面的孔位按等距阵列排布，可适配不同锁模吨位的设备装夹需求，无需额外加工过渡连接板即可完成上机固定。设计阶段优先考虑了弯头弧形内孔的脱模顺畅性，模腔内部的弧形抽芯结构做了分段式导向设计，合模时抽芯滑块沿导轨精准到位，保证弯管内壁的圆弧度符合管路连接的密封要求，不会出现错边、飞边导致的管路渗漏问题。模架的动定模板厚度经过刚度校核，在额定注射压力下不会出现模腔变形，保证成型后的弯头外形尺寸统一，外圆的连接段直径公差控制在管路插接的配合范围内，无需后续修配即可直接完成胶圈装配与管路对接。浇注口设置在弯头的非连接端面位置，开模后料头切除痕迹不会影响弯头的装配密封面，避免因浇口残留导致的连接间隙问题。冷却回路沿模腔的弧形走向均匀排布，保证成型过程中塑料件各部位冷却速率一致，减少弯头件的内应力集中，避免后续使用过程中出现应力开裂。整套结构的导向导柱做了加长设计，合模过程中提前导向定位，避免抽芯结构与模腔出现磕碰损坏，日常生产中的维护点集中在滑块导轨与抽芯的润滑位置，拆装便捷，适合长时间连续批量生产作业。模具的顶出结构采用均匀分布的顶杆布局，顶出力作用在弯头的加强筋位置，不会在管件的外表面留下明显顶痕，保证成品外观质量符合建材类配件的外观要求。
