遮阳板注塑成型模具结构设计

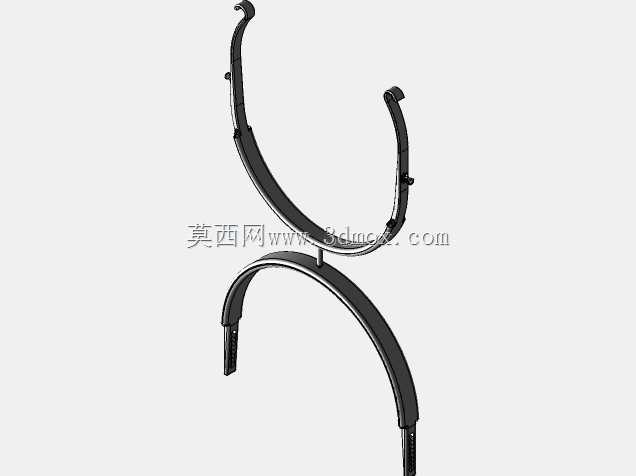

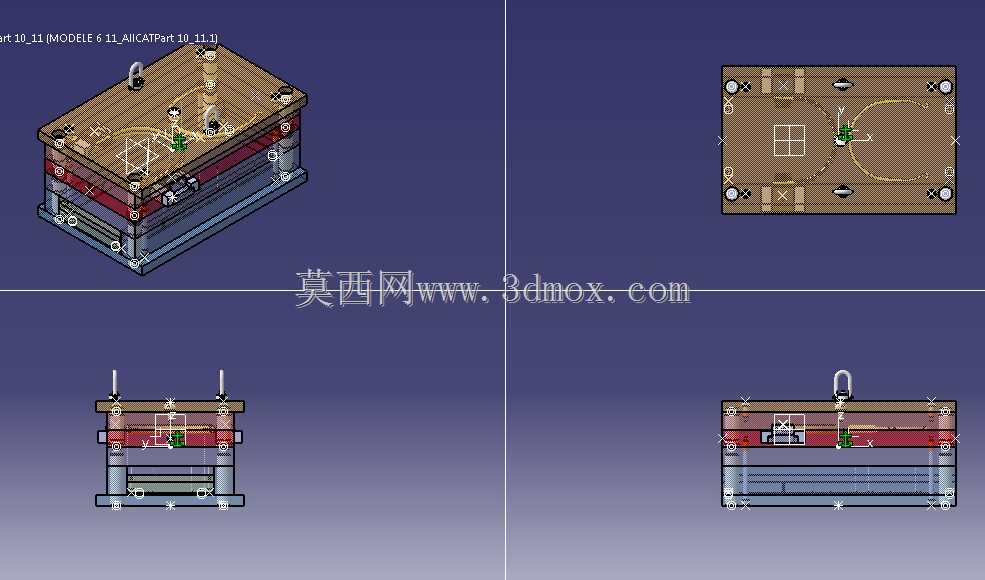

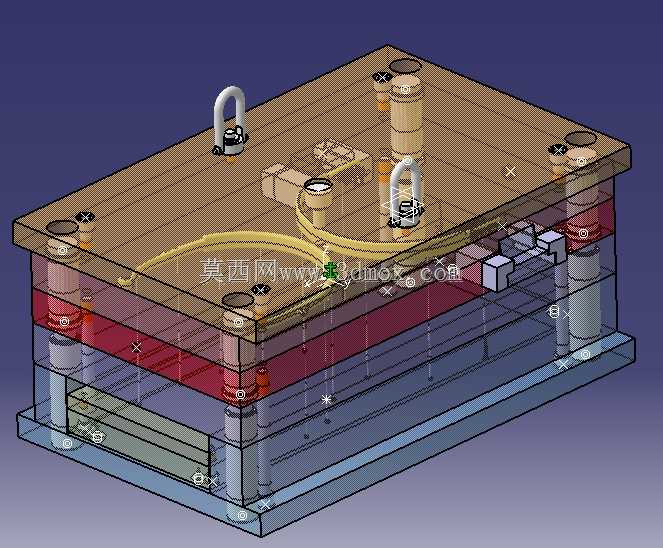

这套模具主要用于汽车内饰遮阳板构件的批量注塑生产，适配卧式注塑机安装场景，整体采用标准两板模结构布局，模架长宽尺寸匹配常规300吨级注塑机的拉杆间距，安装时可直接通过模架上的定位圈与注塑机定模板定位孔配合，无需额外加工转接法兰。从结构分层来看，定模侧集成了型腔镶块与热流道系统，热流道喷嘴直接对接型腔内浇口位置，可减少流道凝料产生，降低原料损耗，同时缩短注塑周期；动模侧布置了型芯镶块、顶出机构与冷却回路，顶出系统采用直顶与顶杆组合的方式，对应遮阳板产品的边缘与内部加强筋位置，避免顶出过程中产品出现顶白、变形缺陷。冷却回路采用随形布局，沿着型腔与型芯的轮廓走向排布，水路直径选用常规10mm规格，进出水接头布置在模具非操作侧，适配车间常规冷却水塔的供水压力与流量参数，可保证成型过程中模温均匀，减少产品因冷却不均产生的翘曲问题。模具的导向系统采用导柱导套配合结构，在定动模合模过程中提供精准定位，导柱端部做了倒角引导设计，避免合模时出现撞模风险；吊环孔布置在模架四角的吊装位置，适配车间常规吊具的吊装作业，方便模具上机安装与拆模维护。分型面的设计贴合遮阳板产品的外轮廓走势，在产品边缘位置做了0.02mm的排气间隙，可在注塑填充过程中快速排出型腔内的空气，避免产品出现烧焦、缺胶等成型缺陷。在实际生产场景中，这套模具可适配改性PP、ABS等常用汽车内饰塑料原料，成型周期可控制在45秒以内，成型后的产品尺寸稳定，表面无明显熔接痕，可直接进入后续的包覆、装配工序，无需大量二次修整作业。模具的所有镶块均采用模块化设计，当局部出现磨损或需要调整产品局部结构时，可单独拆卸对应镶块进行修模或更换，无需整套模具报废，大幅降低后期维护成本。
