内螺纹连接铜制闸阀结构设计

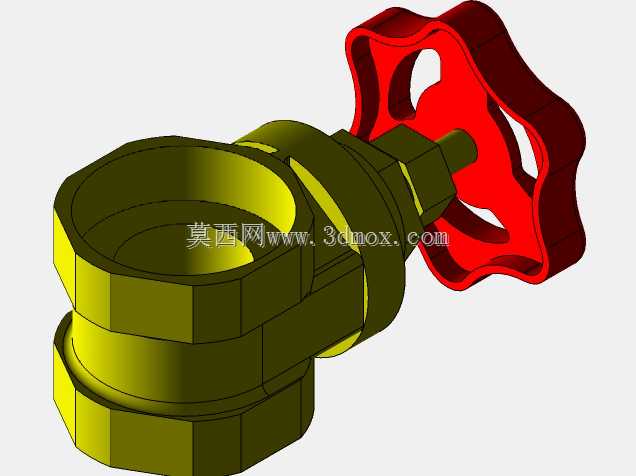

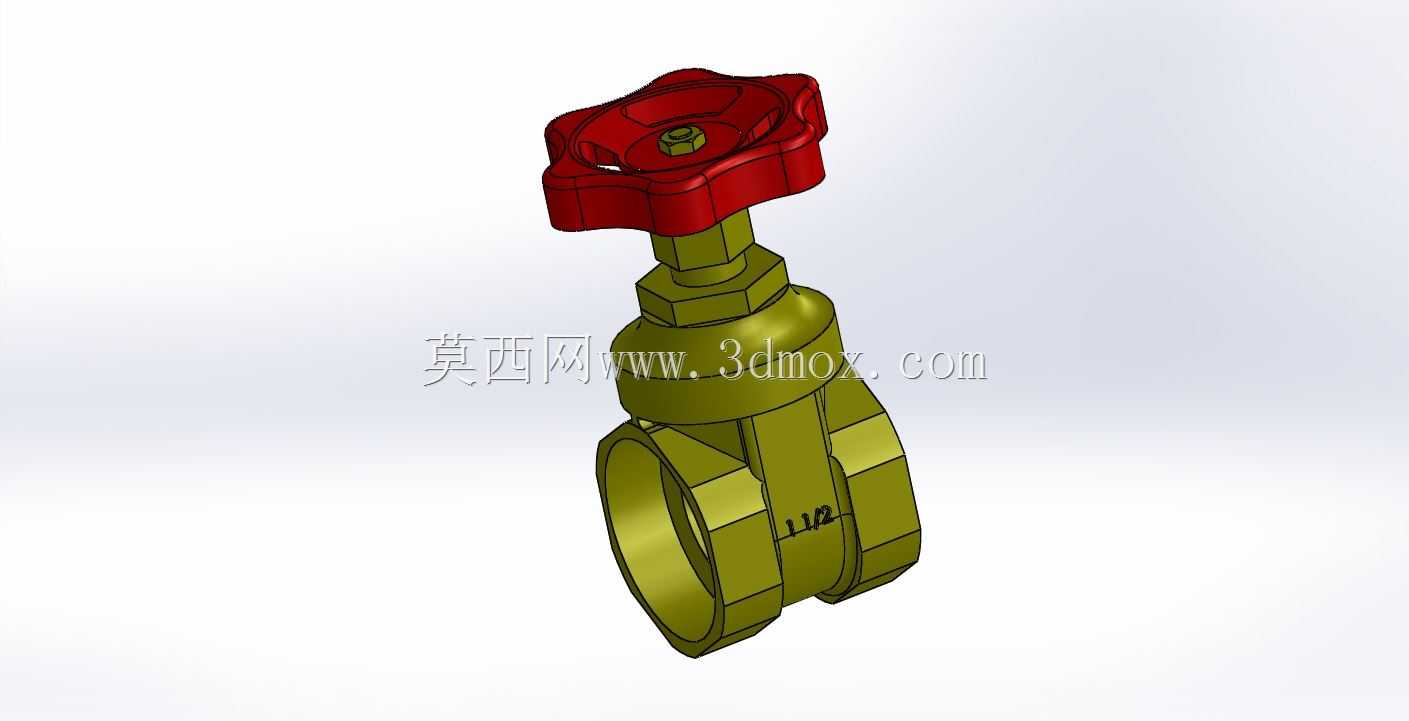

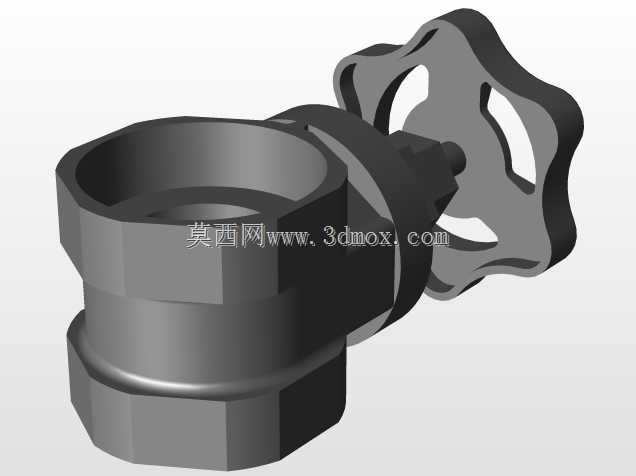

这款闸阀主要面向民用给排水、暖通空调管路、小型工业流体输送支路的截流控制场景，日常工况下多用于公称通径DN15到DN50的低压管路，适配工作压力不超过1.6MPa的水、非腐蚀性轻质流体介质，在户内供水支管、散热器进出水支路、小型设备冷却水循环管路中应用广泛。从结构设计来看，整体采用黄铜锻压成型的阀体作为主体，相比铸造阀体材质致密度更高，承压时的抗渗漏表现更稳定，阀体两端采用内螺纹连接结构，安装时可直接与同规格外螺纹管路旋合对接，无需额外焊接法兰，适配家装、小型设备装配的快装需求，安装边界预留了足够的扳手操作空间，阀体六角结构的对边尺寸符合常规管钳、活动扳手的操作范围，现场安装时无需特制工装即可完成紧固。手轮采用红色酚醛树脂压制成型，轮缘的多瓣式防滑结构在手动操作时能提供足够的摩擦力，即便手上沾有水渍、油污也能稳定施力，手轮与阀杆的连接采用嵌装金属螺母的结构，避免长期操作时树脂材质的连接孔出现滑牙磨损。阀杆的升降行程经过精准匹配，全开状态下阀板完全抬升至阀腔上部的容置空间，不会对管路通流造成额外截流，管路压损可控制在极低水平，全关状态下阀板与阀体密封面贴合紧密，依靠铜质密封面的硬密封结构实现截流，长期使用也不会出现橡胶密封件老化失效的问题。建模过程中严格遵循螺纹连接阀门的结构规范，阀杆与阀体填料腔的配合尺寸、压盖的压紧行程、手轮的转动空间都按照实际装配公差做了预留，所有配合面的间隙都参考实际五金阀门的装配标准设置，既保证三维模型的结构还原度，也能直接用于管路排布的干涉检查、设备装配的空间校核。这类闸阀在实际使用中不适合做流量调节，仅作为全开或全关的截流元件使用，设计时特意将阀板的导向筋结构做了强化，避免长期开关过程中阀板出现偏磨，导致密封面贴合不严出现渗漏，阀体中部的标识区域清晰标注了通径规格，方便现场施工时快速识别选型，整体外形紧凑，安装后突出管路的尺寸较小，适合在管路排布空间局促的场景下使用，不会和周边的管路、支架出现安装干涉。
