D60口径法兰式消防快接球阀结构设计

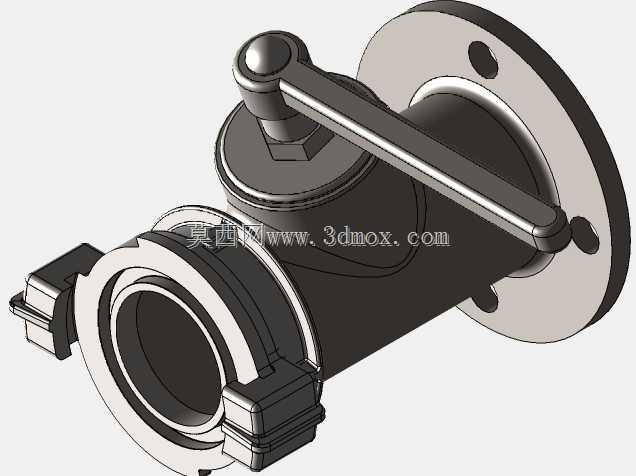

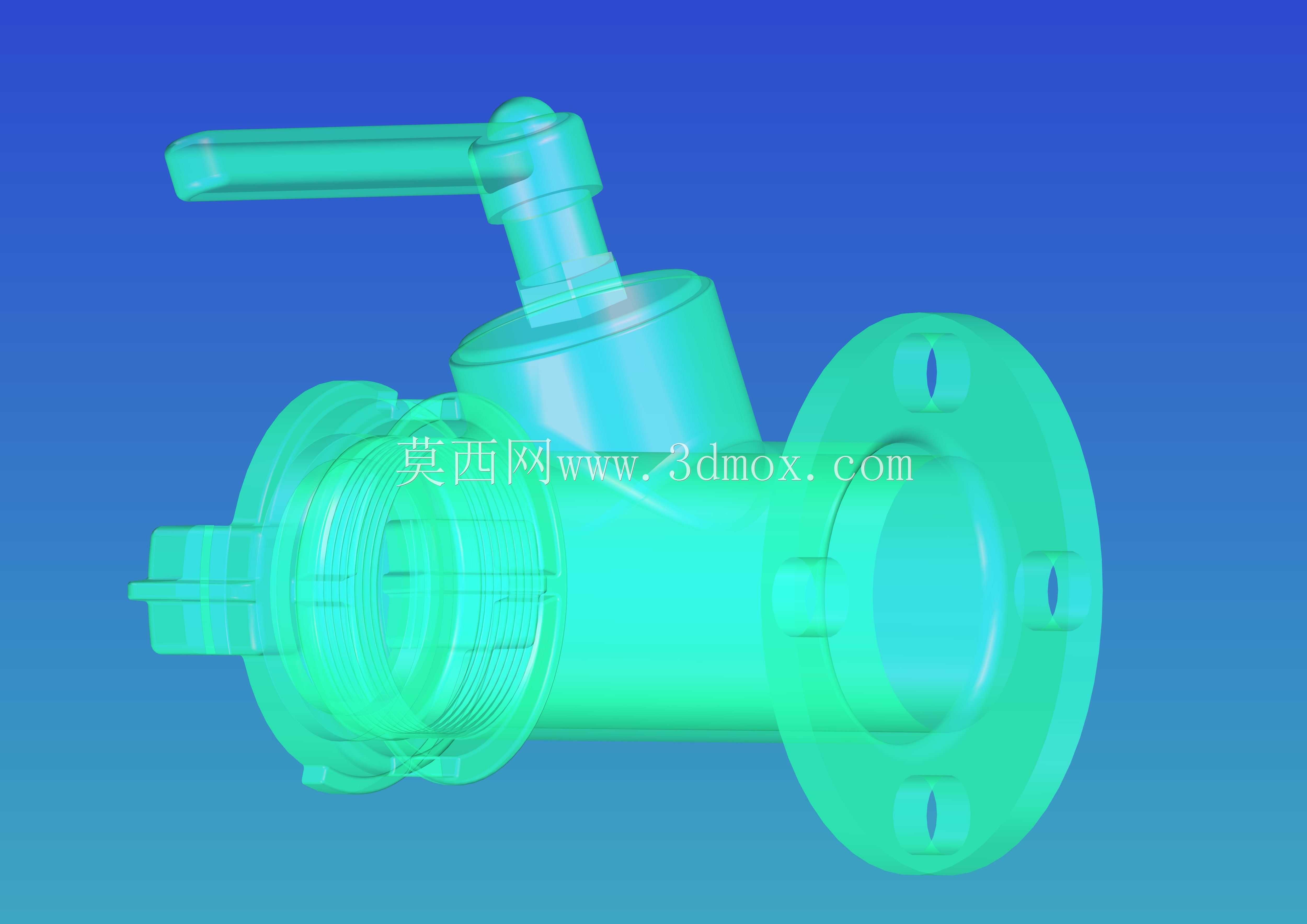

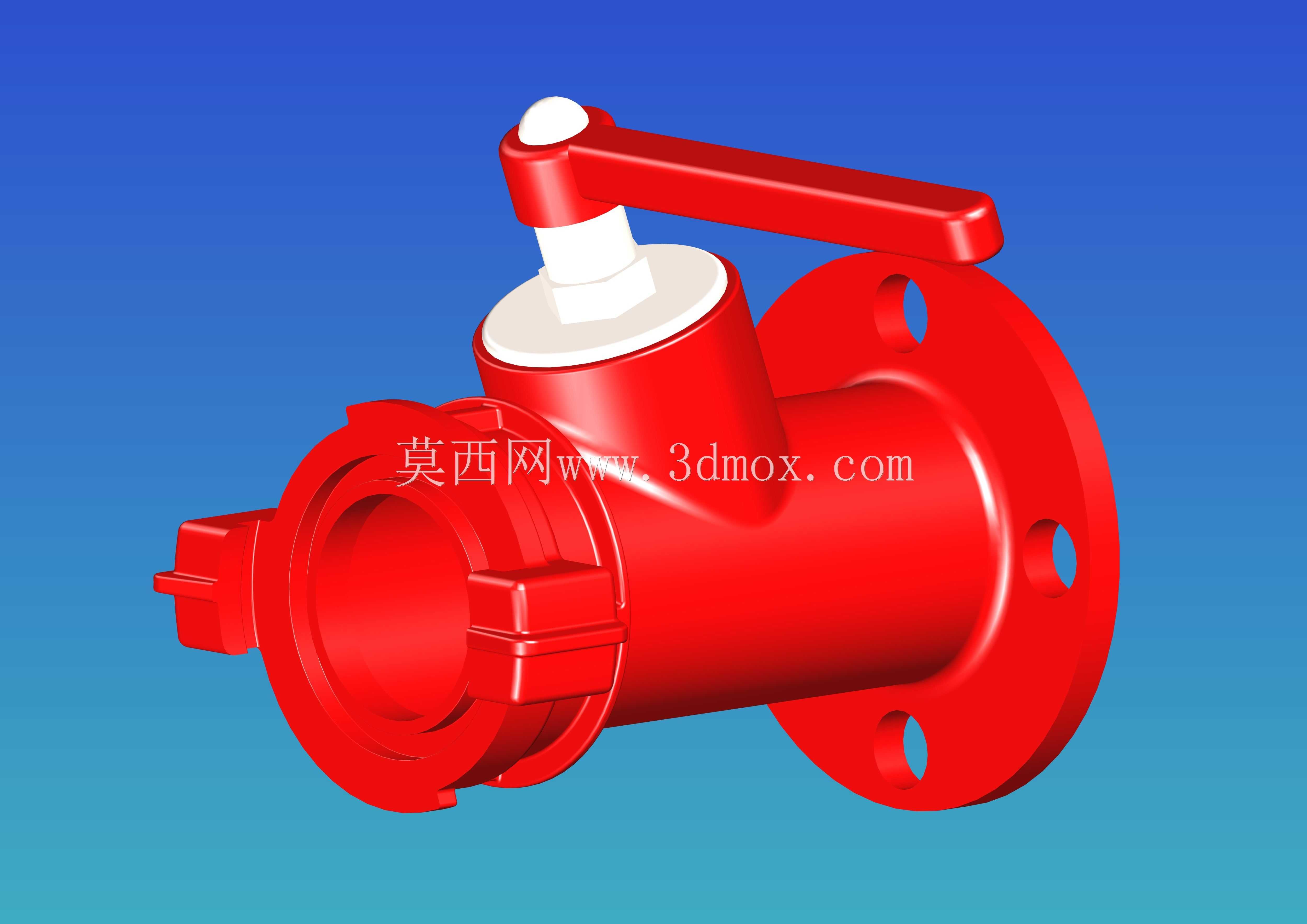

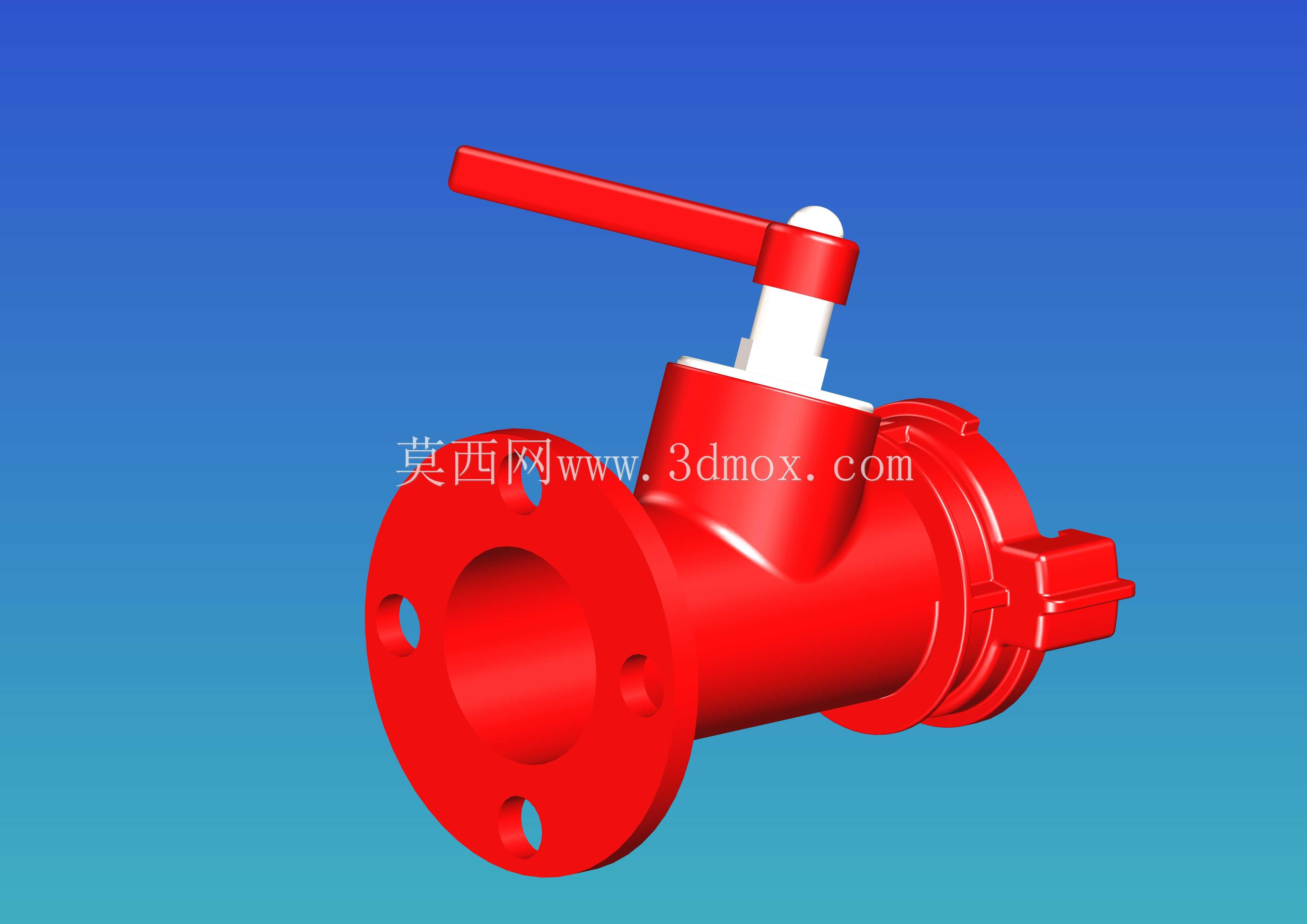

这款D60口径的消防专用球阀，主要面向建筑室内外消防供水系统、厂区消防管路布设、临时消防水带接驳场景设计，核心作用是在消防供水回路中实现介质通断的快速控制，相比普通闸阀，其启闭行程更短，手柄旋转90度即可完成全开全关操作，在火情处置的紧急场景下能大幅缩短操作时间，避免因阀门启闭迟缓影响供水效率。从结构设计来看，阀体采用一体式铸造流道，通径做了等径优化，内部流道无明显缩径结构，能最大程度降低供水过程中的压损，保证消防出水端的压力满足灭火作业要求；阀体一侧采用法兰连接结构，法兰盘上预留三个均布的螺栓安装孔，适配DN60规格的消防管路法兰配对安装，安装时可通过法兰面的密封垫片实现静密封，避免高压供水时出现渗漏问题；另一侧采用消防专用的快接接口结构，接口处设置对称的卡扣凸台，可直接与标准消防水带的快速接头对接，无需额外转接配件，现场接驳效率更高。顶部的操作手柄做了加长杠杆设计，手柄表面做了防滑的圆弧过渡处理，即便操作人员佩戴防护手套也能稳定施力，手柄与阀杆的连接部位做了防松结构，避免频繁启闭后出现手柄松旷的问题；阀杆与阀体的密封部位采用多级填料密封结构，可承受1.6MPa的常规消防供水压力，长期使用也不易出现阀杆处渗漏的情况。在安装边界上，该阀门整体轴向长度控制在适配常规消防管路安装间距的范围内，法兰端的螺栓孔中心圆直径严格匹配通用消防法兰标准，快接端的接口尺寸符合国内消防水带接口的统一规范，安装时无需对现有管路做额外切割改造，可直接替换同口径的老旧消防控制阀；阀体外部采用消防专用的大红色涂装，涂层厚度满足户外使用的防腐要求，即便在潮湿的管井、露天室外环境下长期布设，也不易出现涂层脱落、阀体锈蚀的问题。建模过程中对各个配合面的公差做了对应预留，法兰密封面的平面度、快接卡扣的配合尺寸、阀杆与填料腔的同轴度都按照实际加工精度做了参数化设定，可直接用于后续的工程图导出、加工工艺编制，也可作为消防管路系统布设的BIM模型构件使用，在管路整体装配模拟中可验证阀门安装的操作空间是否充足，避免现场安装后手柄被周边管路或墙体遮挡，影响紧急情况下的操作便利性。
