工业顶置式空气冷却换热制冷设备

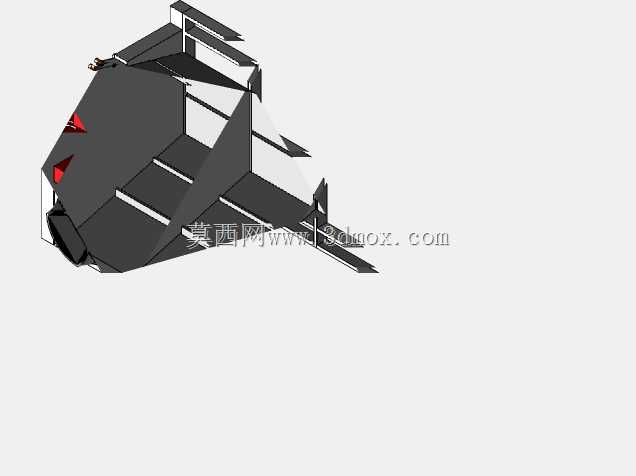

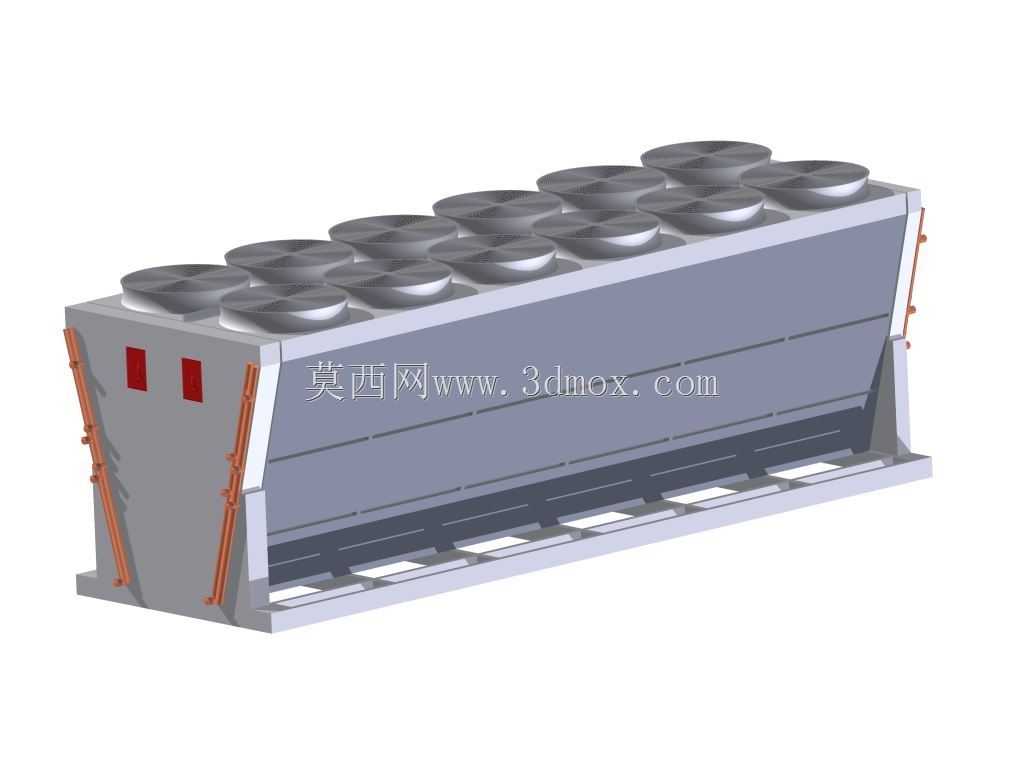

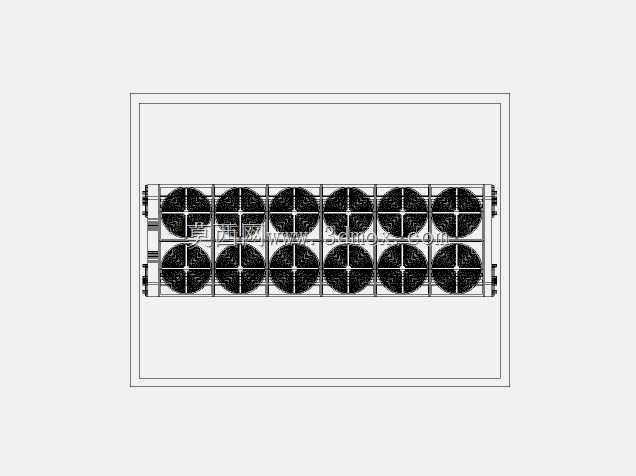

这类风冷式换热制冷设备常部署在大型商超冷链仓储区、食品加工车间外围、工业制程冷却工段的室外开阔平台，核心作用是通过空气与载冷介质的热交换，带走制冷系统回路中高压气态冷媒冷凝释放的热量，为整套制冷循环提供稳定的低温低压液态冷媒供给，保障下游冷风机、冷冻盘管等末端设备的制冷效率稳定。从结构设计来看，设备采用卧式长箱体布局，顶部并排布置多组轴流风机单元，风机采用下沉式嵌入安装，风筒与箱体顶板做密封衔接，运行时引导空气垂直向下冲刷箱体内部的翅片换热管束，换热后的热空气从箱体下部的通风格栅均匀排出，这种顶吸侧排的风路设计能避免热流短路回流，提升换热效率。箱体侧面预留的两组红色标识位是冷媒管路的进出接口，接口位置做了加强筋补强，适配不同管径的管路焊接或法兰连接需求，接口旁的橙色支撑构件是设备吊装就位后的侧向固定支座，安装时可与基础钢架做螺栓硬连接，抵消风机运行产生的微幅振动，避免长期运行出现焊缝开裂、管路偏移的问题。做三维建模时，需要重点把控设备的安装边界尺寸：设备整体长度方向要预留至少1.2米的检修通道，方便后期更换风机电机、清理翅片积灰；顶部风机上方要预留不小于0.8米的净空，保障进风通畅无遮挡；下部排风格栅距离地面或安装基础的高度不能低于0.3米，避免地面杂物被吸入换热腔堵塞翅片间隙。设备底部的框架采用分段式槽钢焊接结构，每个支撑脚位置都预留了地脚螺栓安装孔，建模时要准确还原孔位的间距与孔径，方便结构设计人员直接导出安装定位图，不用二次核对尺寸。箱体外壳采用模块化拼接设计，每块侧板都做了折边压型处理，既提升外壳的结构刚度，减少薄钢板运行时的共振噪音，也方便后期拆卸维护内部的换热管束。这类设备的选型匹配需要结合制冷系统的总冷凝热负荷确定风机数量与换热面积，建模时可通过调整顶部风机的排布数量、箱体长度参数快速衍生不同制冷量的型号，不用重新搭建整体结构框架，能大幅提升系列化产品的设计效率。
