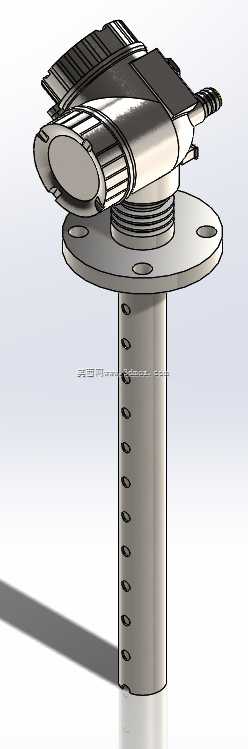

恩德斯豪斯FMP51导波雷达液位变送器结构

这款导波雷达液位检测设备，主要面向化工、油气、水处理等行业的储罐、反应釜、料仓等密闭或敞口容器的物位连续测量场景，在高温高压、强腐蚀、高粘度介质的工况下也能稳定输出可靠的液位数据，不受介质密度、介电常数波动、罐内挂壁、蒸汽雾沫等常见干扰因素影响，是过程工业物位检测环节的核心检测仪表。从结构设计来看，设备采用法兰式安装接口，法兰盘上预留均匀分布的螺栓过孔，可直接与容器顶部的配对法兰对接，安装时需保证探杆垂直伸入容器内部，避免与罐壁、内部搅拌构件、进出料管口发生干涉，安装边界需预留足够的接线与调试操作空间，电子仓部分需避开强振动源与高温辐射区域，保证电路模块长期运行的稳定性。设备上部的电子仓采用隔爆型壳体结构，表面做了防腐涂层处理，接线口采用防爆密封接头，可满足易燃易爆危险区域的安装要求，仓体侧面预留的显示调试窗口，可在现场直接完成参数组态、量程标定、故障诊断等操作，无需额外外接调试设备。探杆部分采用同轴或单杆式结构设计，根据不同的测量量程可适配不同长度的探杆，探杆材质可根据测量介质的腐蚀特性选择316L不锈钢、哈氏合金等不同材质，接触介质的密封面采用耐温耐腐的密封垫片，保证容器的压力边界完整。从建模细节来看，整个模型还原了设备的真实装配关系，法兰与壳体的连接螺纹、电子仓的散热筋结构、接线口的螺纹细节、显示窗口的防护盖结构都做了精准复刻，结构工程师在做罐区设备布置、管道配管设计时，可直接调用该模型完成装配干涉检查，提前规避安装空间不足、探杆与内部构件碰撞等设计问题；仪表选型人员也可通过该模型直观了解设备的外形尺寸与安装接口形式，快速完成安装附件的匹配选型。设备的功能逻辑是通过头部电子模块发射高频微波脉冲，沿探杆传导至介质表面后反射回接收模块，通过计算脉冲往返时间换算出实际液位高度，相比传统的浮球式、差压式液位计，这款设备没有可动机械部件，日常维护量极低，测量精度不受介质温度、压力变化的影响，在复杂工况下的长期运行可靠性更高。建模过程中严格遵循实物的尺寸比例，法兰的公称通径、螺栓孔分布圆直径、电子仓的外径与高度、探杆的连接螺纹规格都与实物样本保持一致，可直接用于工程设计阶段的三维布置，无需额外调整尺寸比例。
