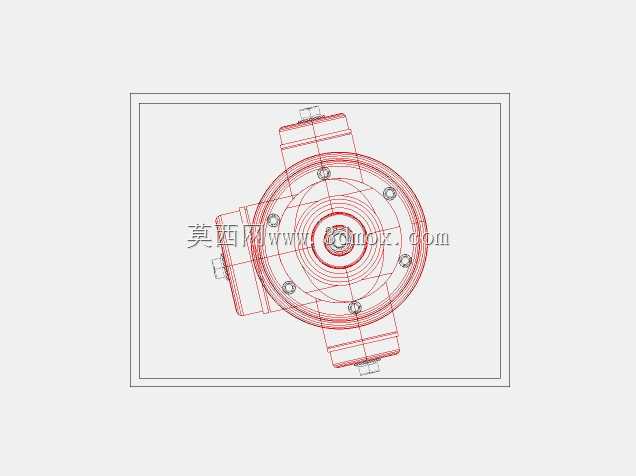

消防供水接口栓体结构三维数模

在民用建筑、工业厂区、市政管网的消防供水系统中，栓体是末端取水的核心接口部件，日常状态下封闭管路保压，火情发生时可快速连接消防水带输送压力水，是消防供水链路里不可或缺的关键节点。这款栓体的结构设计围绕密封可靠性、操作便捷性、安装适配性三个核心维度展开，整体采用对称式布局，主体为回转式腔体结构，周向均匀布置的连接凸耳用于和供水管路法兰对接，凸耳上预留的螺栓过孔可适配常规消防管路的安装孔位，安装时无需额外加工转接件即可直接与同通径的管路法兰匹配。腔体内部的流道做了圆弧过渡处理，避免直角结构造成的水压损失，同时减少长期输水过程中杂质在流道拐角处的淤积，降低堵塞风险。侧面预留的多个接口可分别适配压力表、泄压阀、快速水带接头等附属配件，满足不同场景下的功能扩展需求，比如在严寒地区使用时，可在侧接口加装泄水阀，在冬季停用后排空腔体内存水，避免冻裂腔体。栓体顶部的阀杆安装位做了同轴度公差约束，保证阀杆升降过程中不会出现卡滞，密封面采用堆焊耐磨合金的结构设计，在频繁开关的工况下仍能保持密封性能，不会出现渗漏泄压的问题。从安装边界来看，这款栓体的外接轮廓充分考虑了现场安装的操作空间，周向凸耳的伸出长度控制在合理范围，既保证螺栓连接的结构强度，又不会因为尺寸过大导致在狭窄的消防井、墙体暗装槽内无法布置，整体高度适配常规地上式、地下式消防栓的安装空间要求。建模过程中对所有配合面做了公差匹配，比如阀杆与填料函的配合间隙、密封座与腔体的过盈量都按照实际加工装配要求做了参数化设定，可直接用于后续的工程图导出、装配干涉检查，也能为消防栓的性能仿真、结构优化提供基础数模支撑，在做管路系统整体布局时，可直接将该数模导入装配环境，核对与周边管路、墙体、其他设备的空间距离，避免现场安装时出现干涉问题。
