60x60规格帕拉款工业合页铰链设计

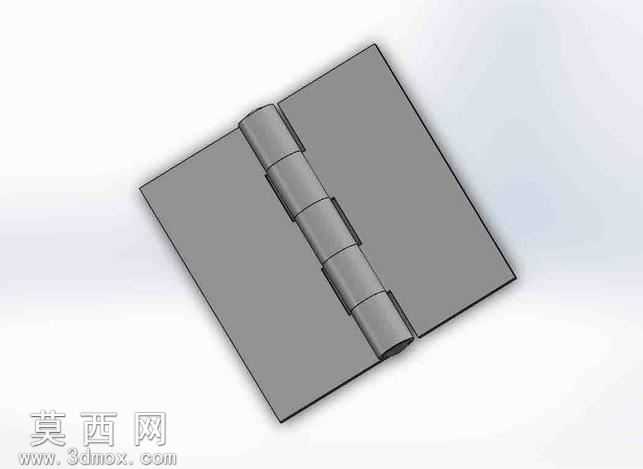

本模型为60x60规格帕拉款工业合页铰链，采用SolidWorks软件进行全参数化三维建模，建模过程严格遵循机械五金件的设计规范，从基础草图绘制开始，先绘制合页两个页片的平面轮廓，通过拉伸命令生成页片的基础实体，再针对页片与转轴配合的卷边结构，采用扫描、凸台拉伸结合圆周阵列的方式完成多段卷边筒的制作，保证每一段卷边的同轴度误差控制在合理范围内，确保后续装配时转轴能够顺畅转动。建模过程中对合页的安装孔位进行了精准定位，孔位间距、孔径均参照对应规格的行业通用标准设置，方便实际生产时直接匹配对应规格的安装紧固件。材质方面模拟了冷轧钢合页的金属质感，渲染时采用哑光金属材质，还原普通工业五金件的表面处理效果，没有添加多余的装饰性镀层效果，贴合该款合页作为工业配套连接件的实际使用场景。结构上采用多段卷边配合通长转轴的设计，相比单段卷边合页拥有更好的承重性能，两个页片的对接面做了微小的倒角处理，避免合页开合过程中两个页片发生干涉卡滞，同时在卷边与页片的衔接位置做了圆角过渡，减少应力集中问题，提升合页的整体结构强度。设计思路上优先考虑该款合页的通用性与实用性，整体尺寸严格控制在60x60的规格范围内，页片厚度、卷边直径、转轴直径的参数搭配均经过结构校验，既保证合页拥有足够的结构强度承载对应重量的门扇或构件，又不会因为尺寸冗余造成材料浪费。模型完成后进行了开合运动的干涉检查，模拟合页从闭合到最大开启角度的全过程，确认所有结构部件之间不存在碰撞干涉，同时对模型的所有特征进行了参数化关联，后续如果需要调整合页的规格尺寸，只需要修改对应草图的参数即可快速生成新规格的模型，无需重新进行全流程建模，大幅提升同系列合页产品的设计效率。
