高精度数显百分表三维结构设计

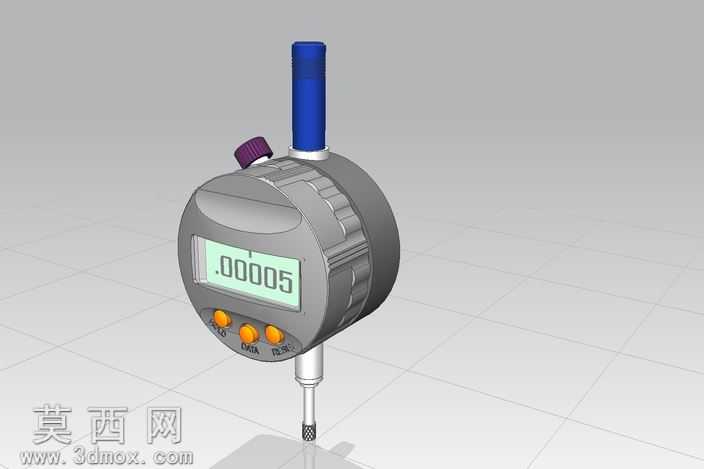

本作品为高精度数显百分表的三维参数化模型，整体建模过程严格遵循工业量具的实际生产尺寸规范，在NX软件环境下完成全结构的特征化搭建，确保各部件的装配公差与实际产品保持一致。模型主体采用圆形表壳结构，建模时通过回转特征完成表壳基体的基础造型，再通过拉伸切除、阵列特征完成表壳侧面防滑滚花的细节制作，滚花的齿距、深度均参考实物比例设置，还原真实握持时的防滑触感。表身正面的数显显示屏区域采用独立的凸台特征搭建，屏幕边框做了微小的倒角处理，模拟真实产品的注塑包边工艺，屏幕显示区域通过赋予半透明的浅灰色亚克力材质，搭配内部的数字贴图，还原数显表的读数显示效果，屏幕下方的三个操作按键采用独立的拉伸凸台制作，按键表面做了微凸的弧面处理，还原实体按键的按压触感。表身顶部的测量杆提升帽采用深蓝色工程塑料材质，通过回转特征完成柱体造型，顶部做了圆弧收边处理，侧方的锁紧旋钮采用紫色塑料材质，表面做了滚花防滑纹理，与表壳主体的银灰色金属材质形成清晰的视觉区分。下方的测量测杆部分采用多级轴段的回转特征搭建，测杆表面赋予抛光金属材质，末端的测头采用硬质合金材质的半球形结构，测头与测杆的连接部位做了过渡锥面处理，还原真实量具的测头装配结构。模型渲染阶段采用柔和的工作室光照环境，地面添加了微弱的反射效果，突出金属表壳的哑光金属质感与塑料部件的细腻磨砂质感，各部件的装配关系完全按照真实产品的装配逻辑搭建，可直接用于产品结构展示、装配工艺模拟以及相关测量教学场景的演示使用，整体模型结构完整，细节还原度高，各特征参数可编辑，能够支持后续的结构改型与工程图导出工作。
