复合正弦角度调节工装结构设计

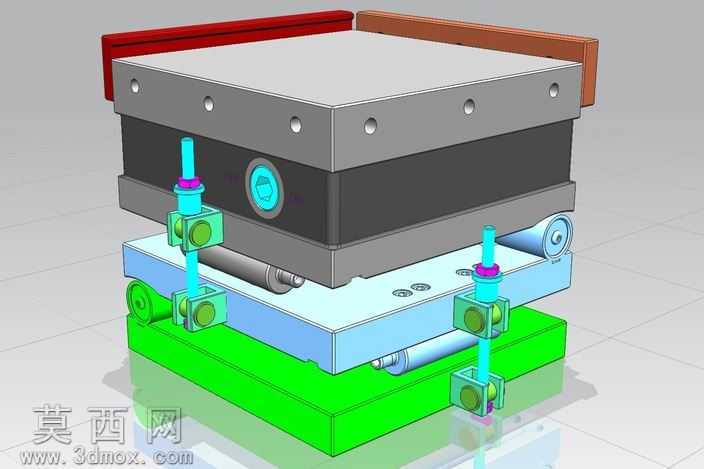

本作品为复合正弦角度调节工装的三维建模设计，整体采用分层堆叠式结构布局，建模过程中严格遵循机械加工工艺的公差配合要求，对各层级板件的平行度、导向部件的同轴度进行了参数化约束，确保模型可直接对接生产加工环节的工艺校验。建模阶段以实体建模为核心，对上层定位安装板、中间滑动导向层、底部支撑基座分别进行独立特征构建，上层安装板设置有均匀分布的定位安装孔，用于待加工工件的装夹固定，孔位参数按照通用工装装夹标准进行匹配，适配多规格工件的装夹需求。中间层设置有双轴复合导向结构，两根垂直布置的导向调节柱搭配带铜套的导向滑块，实现双维度的角度倾斜调节，导向柱与滑块之间预留了合理的滑动配合间隙，模拟实际装配中的润滑与运动余量，辊轴类支撑部件采用回转体特征建模，还原了真实辊轴的轴承安装位与轴肩定位结构，保证倾斜调节过程中的运动平顺性。渲染阶段采用分层材质赋予方案，底部基座使用高饱和度绿色工程塑料材质模拟工装的绝缘防护底座，中间滑动层采用浅蓝色金属漆材质体现精加工铝合金板件的表面质感，上层安装板使用深灰色金属材质模拟45号钢调质处理后的哑光金属表面，导向调节部件采用亮蓝色工程塑料与玫红色限位垫圈的撞色搭配，清晰区分不同功能的结构部件，红色与棕色的侧边防护条采用半哑光橡塑材质，还原防护部件的防滑耐磨质感。设计思路上依托复合正弦原理，通过两个垂直方向的调节量组合，实现空间任意角度的精密倾斜定位，相较于传统单正弦台，可完成更复杂的空间角度调校需求，适用于精密加工中的角度装夹、检测环节的角度定位场景，各部件之间的连接结构均按照可拆装的工装设计要求进行构建，螺栓连接位、定位销孔均做了细节还原，避免出现干涉问题，整体模型结构完整，运动逻辑符合机械原理，可用于工装设计方案展示、加工工艺模拟以及相关教学演示场景。
